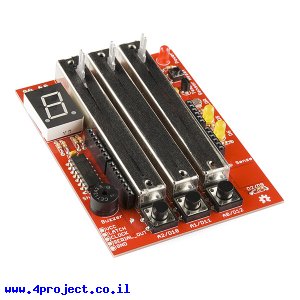

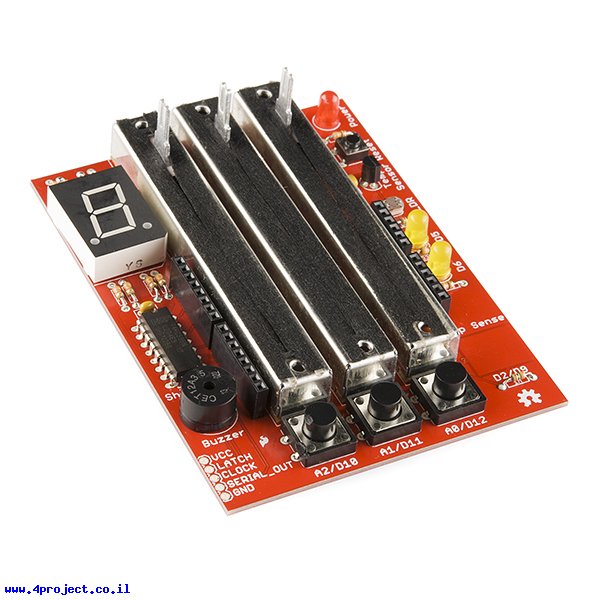

מגן Arduino - ערכת הסכנה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

מגן הסכנה מורכב על רכטיס Arduino או Arduino Pro ומספק לכם מגון רחב של אפשרויות קלט ופלט מגניבים ושימושיים.

למגן יש את התכונות הבאות:

• 3 נגדים משתנים ליניאריים המחוברים לקוים אנלוגיים 0-2
• לדים המחוברים ליציאות PWM דיגיטליות 5 ו-6, מה שמאפשר בקלות לשלוט על עוצמת ההארה שלהם
• 3 כפתורים המחוברים לקוים דיגיטליים 10-12. קוים אלה יספקו 0 לוגי כשהכפתור לחוץ
• חיישן אור המספק אות אנלוגי המחובר לקו 3
• חיישן טמפרטורה המספק אות אנלוגי המחובר לקו 4
• shift register 8 bit המחובר כדי לשלוט על תצוגת 7Segment
• זמזם שיכול להשמיע צלילים בסיסיים
• חיישן קיבול המשמש ככפתור נוסף שיכול לפעול ללא מגע פיזי

הערכה מגיעה כאוסף רכיבים שאתם תצטרכו להלחים לבד. הלחמה של הרכיבים לא צריכה להיות קשה כי כולם מורכבים בחורים (PTH), אבל שימו לב לכיוון הלדים לפני ההלחמה.

הערכה כוללת:

• 1 מעגל מודפס של המגן
• 3 נגדים משתנים ליניאריים 10K אום
• 1 רכיב תצוגה 7Segment כחול
• 1 shift register 8 bit 74HC595
• 1 חיישן טמפרטורה TMP36
• 1 חיישן אור קטן
• 1 זמזם
• 1 לד אדום
• 2 לדים צהובים
• 1 כפתור קטן (להוצאת ה-Reset לקומה עליונה)
• 3 כפתורים מרובעים 12 מ"מ
• 11 נגדים 330 אום
• 1 נגד 10K אום
• 1 נגד 1M אום 1/6 וואט
• 2 סוקטים בעלי 8 רגליים ארוכות
• 2 סוקטים בעלי 6 רגליים ארוכות

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields

מאפיינים:

• יצרן: SparkFun
• דגם: Danger Kit

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• דוגמה של קוד (קובץ ZIP)
• פריסת פינים (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 125 גרם
• אריזה מינימלית: מעטפה מרופדת
