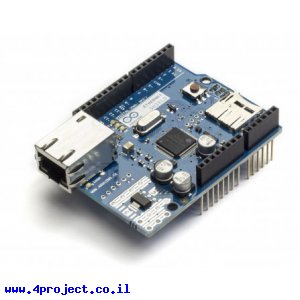

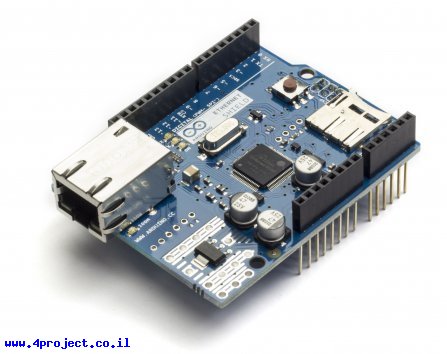

מגן Arduino Ethernet R3

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה הוחלף ע"י גרסת מגן Arduino Ethernet R3 v2 המבוסס על בקר W5500 החדיש יותר.


מגן זה מאפשר ל-Arduino להתחבר לרשת Ethernet וכמובן גם לאינטרנט. הוא מבוסס על רכיב Wiznet W5100 שמספק את יכולות ה-IP ותומך ב-TCP וגם-UDP. מגן זה מאפשר עד 4 חיבורים (sockets) פעילים בו זמנית. השתמשו בספרית ה-Ethernet כדי לכתוב תוכנה למגן זה.

מגן זה (בדומה למגנים אחרים) מתחבר לכרטיס ה-Arduino בעזרת סוקטים עם רגליים ארוכות (בד"כ משתמשים בהם לחיבורי חוט ליפוף wire-wrap) מה שמאפשר להרכיב מגנים נוספים מעל מגן זה.
כדי לתקשר עם מגן ה-Ethernet כרטיס ה-Arduino משתמש בקווים 10, 11, 12 ו-13 (SPI), כך שקווים אלה לא יכולים להיות בשימוש כקווי IO לצרכים אחרים.

על המגן יש מחבר RJ-45 לחיבור כבל Ethernet וכפתור Reset שמאתחל גם את ה-Arduino וגם את רכיב התקשורת.

זו היא גרסת ה-R3 של הכרטיס. חוץ מהחיבורים הנוספים של מבנה ה-Arduino 1.0 הפונקציונליות של הכרטיס לא השתנתה. תוכלו להשתמש בו גם עם כרטיסי Arduino בגרסאות הישנות יותר מה-R3.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• תקשורת

מאפיינים:

• דגם: R3
• חיבור: RJ-45 ,microSD
• תקשורת: Ethernet

קישורים:

• אתר הרשמי של Ethernet Shield
• מדריכים להתחלת עבודה עם המגן
• ספריית ה-Ethernet
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• דוגמה של קוד (קובץ ZIP)
• מפרט של W5100 (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 50 גרם
• אריזה מינימלית: קופסה קטנה
