כרטיס פיתוח תואם Arduino LilyPad פשוט עם מעגל טעינה לסוללות LiPo

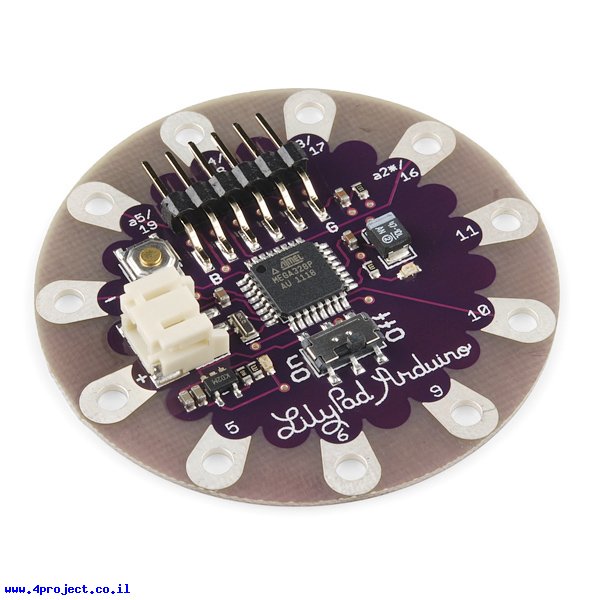

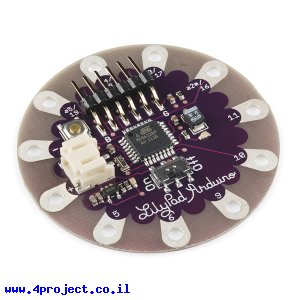

זה הוא LilyPad Arduino Simple - לוח ראשי עם ATMega328. ללוח זה יש פחות כניסות/יציאות בהשוואה ל-כרטיס פיתוח Arduino LilyPad 328, אבל יש עליו מעגל של ספק כח ומפסק ON/OFF. אפשר לחבר סוללת LiPo ישירות למעגל.
בנוסף לכל זה, הגרסה האחרונה של הכרטיס כוללת מעגל טעינה של סוללות LiPo המבוסס על רכיב MCP73831 שבא על חשבון מחבר ה-ICSP.

הלוח יעבוד במתחים בין 2.7 ל-5V. המעגל לא כולל הגנה ממתח גבוה והפוך, כך שאם תחברו מעל 5.5V, תהרגו את הכרטיס. גרסה זו של הכרטיס כוללת מעגל Reset אוטומתי אחרי צריבה.

LilyPad זה טכנולוגיה לאלקטרוניקה לבישה שפותחה ע"י Leah Buechley ומיוצרת בשיתוף פעולה עם SparkFun. לכל המעגלים ממשפחת LilyPad יש חיבורים גדולים בקצוות כדי לאפשר לתפור אותם לתוך הבגדים. יש מגוון של חיישנים, אמצעי קלט, פלט, סוללות ולוחות במשפחה זו. אפילו אפשר לשטוף אותם!

מחלקות עם מוצרים דומים:

• כרטיסי פיתוח E-Textile Development boards
• Arduino (ארדואינו תואם) - כרטיסי פיתוח

מאפיינים:

• דגם: LilyPad Simple
• יצרן: SparkFun
• בקר: ATMega328
• מתח עבודה: 2.7 - 5.5V
• זרם ליציאת IO: 40mA
• מספר קווי DIO: 9
• מספר קווי PWM: 3
• מספר קווי ADC: 3
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 8 MHz
• חיבור: JST-SH 3 pin
• אורך: 50 מ"מ

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (MCP73831T) (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 5 גרם
• אריזה מינימלית: קופסה קטנה
