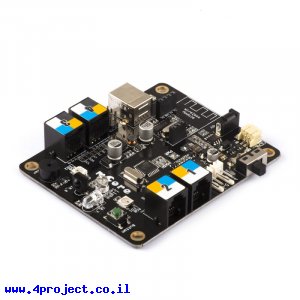

כרטיס פיתוח Arduino mCore v1 - הבקר של mBot v1

מספר קטלוגי: 4P-5943 / MB-10041
מחיר / מחירים
183.50 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 4 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

זהו בקר mCore v1 של חברת Makeblock. בקר זה הוא הלב של קיט רובוטיקה למתחילים - mBot.

סדרת המוצרים Makeblock Me מורכבת ממודולים המתחברים בצורה קלה למיקרובקר המבוסס ארדואינו.
חיבור של המודולים נעשה בעזרת חוטי טלפון RJ25 מה שלא מצריך הלחמה, מונע בלבול ופחד של המתחילים לחבר משהו בצורה לא נכונה.
קידודי הצבע על המחברים של המודולים ועל המיקרובקר מאפשרים חיבור אינטואיטיבי בין הרכיבים.

כל המודולים של סדרת המוצרים Makeblock Me נתמכים בספריה לסביבת ארדואינו, מה שמאפשר תכנות קל בסביבה הפופולרית בקרב חובבים בתחום הרובוטיקה.

כרטיס ה-mCore הוא מיקרובקר המבוסס על רכיב ATmega328 בדומה לכרטיס Arduino UNO.
על הכרטיס תמצאו גם רכיבים נוספים שיכולים להיות שימושיים מאוד בפרוייקטים: שני לדים RGB, זמזם, כפתור, בקר לשני מנועי DC, חישן אור, רכיבים לתקשורת IR. על הכרטיס יש גם מקום לחיבור מודול לתקשורת BlueTooth (לא כלול) המאפשר לתקשר מרחוק עם הפרוייקט.
כרטיס זה משמש כבקר ראשי לפרוייקטים המשתמשים במודולים של חברת Makeblock. הוא מספק 4 פורטים לחיבור המודולים השונים ושני פורטים להפעלת מנועי DC.

4 מחברי הטלפון RJ25 נועדו לחבר בין המודולים השונים בעזרת כבלי טלפון RJ25.
החיבורים ממוספרים כדי להקל על זיהוי הפורט לכתיבת התוכנית (בעזרת הספריה המצורפת) וגם מקודדים בצבעים שונים כדי שאפשר יהיה למצוא את הפורט המתאים לחיבור המודולים (גם החיבור שלהם מקודד בצבע).

לצבעים על המחברים יש משמעות פונקציאונלית הבאה:
  • אדום - מחברים אדומים יכולים לספק את מתח ה-VIN של הכרטיס, לרוב משמשים לחיבור בקרי מנועים שונים (DC, סרוו, צעד)
  • צהוב - מחברים צהובים/כתומים יכולים לספק קו אחד של אות דיגיטלי (DIO), יכולים לשמש לחיבור מפסק, חישן מרחק אולטרסוני וכו'.
  • כחול - מחברים כחולים יכולים לספק שני קווים של אותות דיגיטליים (DIO), יכולים לשמש למימוש תקשורת דו כיוונית כדי לחבר מודולים משוכללים כמו מודול BlueTooth, תצוגת 7Segment או חיבור חישנים הדורשים יותר מקו אחד, כמו חישן אור אינפרה אדום, מודול מעקב אחרי קו שחור וכו'
  • אפור - מחברים אפורים יכולים לספק ערוץ תקשורת טורית עם הבקר, יכולים לשמש לחיבור מודולים משוכללים כמו מודול BlueTooth.
  • שחור - מחברים שחורים יכולים לספק שתי כניסות אנלוגיות (AIN), יכולות לשמש לחיבור מודול ג'ויסטיק, מודול מיקרופון, מודול כפתורים, מודול זיהוי עוצמת האור או גוון אפור וכו'.
  • סגול - מחברים סגולים יכולים לספק ערוץ תקשורת SPI.
  • לבן - מחברים לבנים יכולים לספק תקשורת I2C לחיבור רכיבים משוכללים כמו חישני תאוצה, ג'רוסקופ וכו'.

לכרטיס ה-mCore יש חיבור USB-B לצריבת התוכנות מסביבת העבודה ארדואינו, מחבר עגול לחיבור מתח (3.7-6V) ומפסק לניתוק אספקת המתח כשהפרוייקט לא בשימוש.
כדי לצרוב את הכרטיס, יש לבחור ב-Arduino UNO כסוג כרטיס בסביבת העבודה של ארדואינו.

מומלץ להשתמש בלוח בסיס למיקרובקרים של Makeblock כדי להרכיב את הכרטיס בפרוייקט.

מאפיינים:

  • דגם: mCore v1
  • יצרן: Makeblock
  • בקר: ATMega328
  • מתח עבודה: 5 V
  • מתח כניסה: 3.7-6V
  • זיכרון FLASH: 32 KBytes
  • זיכרון RAM: 2 KBytes
  • זיכרון EEPROM: 1 KBytes
  • תדר: 16 MHz
  • תקשורת: USB
  • חיבור: USB-B
  • אורך: 90 מ"מ
  • רוחב: 79 מ"מ

נתוני משלוח (הסבר):

  • משקל: 50 גרם
  • אריזה מינימלית: קופסה קטנה
