מגן Arduino Me Uno Shield

מספר קטלוגי: 4P-5471 / MB-10031
מחיר / מחירים
57.30 ₪
51.57 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק
הזמנו מהספק 5 יחידות שאמורות להגיע בקרוב

זמן אספקה

עד 30 ימי עבודה + זמן משלוח בארץ


הזמנה

מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

סדרת המוצרים Makeblock Me מורכבת ממודולים המתחברים בצורה קלה למיקרובקר המבוסס ארדואינו.
חיבור של המודולים נעשה בעזרת חוטי טלפון RJ25 מה שלא מצריך הלחמה, מונע בלבול ופחד של המתחילים לחבר משהו בצורה לא נכונה.
קידודי הצבע על המחברים של המודולים ועל המיקרובקר מאפשרים חיבור אינטואיטיבי בין הרכיבים.

כל המודולים של סדרת המוצרים Makeblock Me נתמכים בספריה לסביבת ארדואינו, מה שמאפשר תכנות קל בסביבה הפופולרית בקרב חובבים בתחום הרובוטיקה.

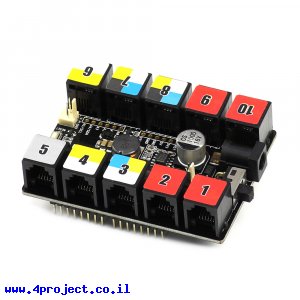

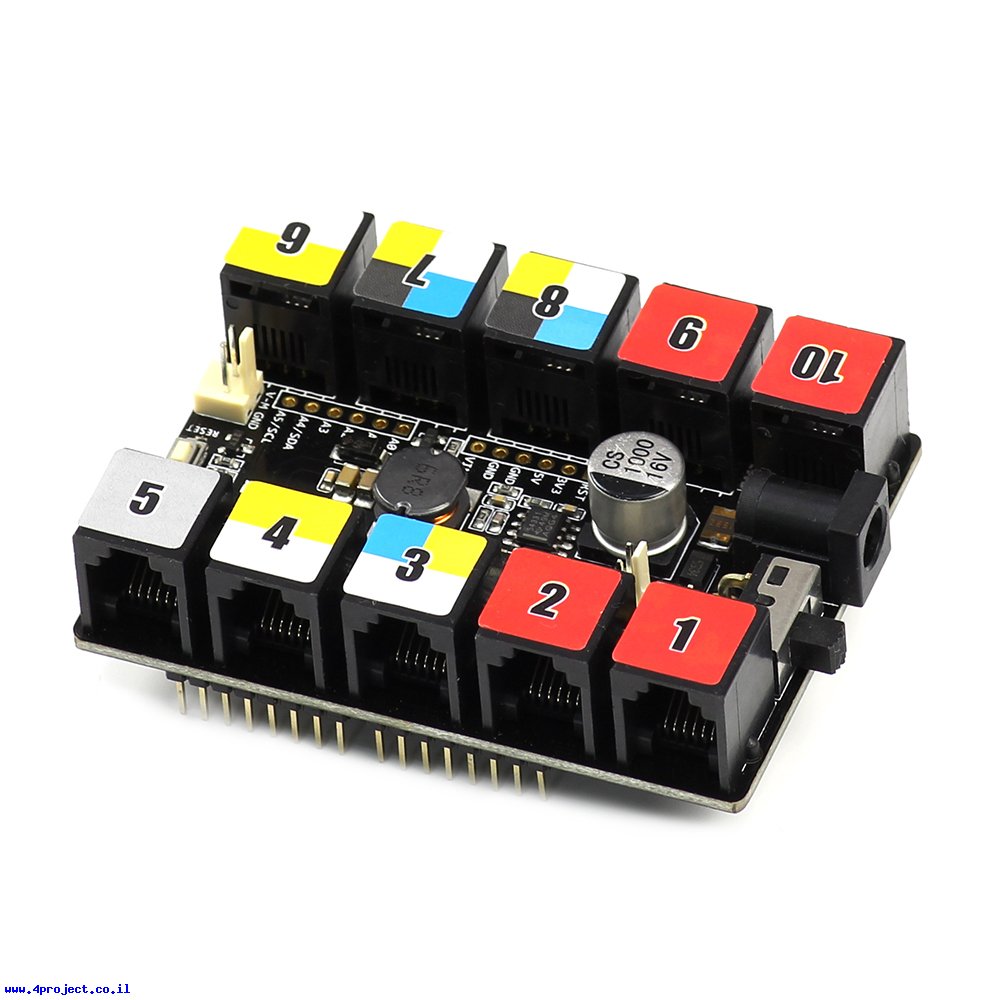

מגן Me Uno Shield הוא תוסף לכרטיסי Arduino UNO או דומיהם המאפשר חיבור קל של מודולים מסדרת ה-Makeblock Me למיקרובקר הארדואינו הפופולרי.
המגן כולל 10 פורטים לחיבור מודולים שונים וכולל מייצב מתח המסוגל לספק עד 1.5A למודולי שיכולים להזדקק לזרם גבוה כמו בקרי מנועים.
מגן Me Uno Shield לא כולל בקרי מנוע על הלוח.

10 מחברי הטלפון RJ25 נועדו לחבר בין המודולים השונים בעזרת כבלי טלפון RJ25.
החיבורים ממוספרים כדי להקל על זיהוי הפורט לכתיבת התוכנית (בעזרת הספריה המצורפת) וגם מקודדים בצבעים שונים כדי שאפשר יהיה למצוא את הפורט המתאים לחיבור המודולים (גם החיבור שלהם מקודד בצבע).
בנוסף למחברי ה-RJ25, כל הקווים מובאים לחורים המרוחקים 2.54 מ"מ המאפשרים להלחים שורה של פינים ולהתחבר לקווים בצורה הדומה למגני הארדואינו האחרים.

לצבעים על המחברים יש משמעות פונקציאונלית הבאה:
  • אדום - מחברים אדומים יכולים לספק את מתח ה-VIN של הכרטיס, לרוב משמשים לחיבור בקרי מנועים שונים (DC, סרוו, צעד)
  • כתום - מחברים כתומים יכולים לספק קו אחד של אות דיגיטלי (DIO), יכולים לשמש לחיבור מפסק, חישן מרחק אולטרסוני וכו'.
  • כחול - מחברים כחולים יכולים לספק שני קווים של אותות דיגיטליים (DIO), יכולים לשמש למימוש תקשורת דו כיוונית כדי לחבר מודולים משוכללים כמו מודול BlueTooth, תצוגת 7Segment או חיבור חישנים הדורשים יותר מקו אחד, כמו חישן אור אינפרה אדום, מודול מעקב אחרי קו שחור וכו'
  • ירוק - מחברים ירוקים יכולים לספק כניסה אנלוגית אחת (AIN). כרגע אין מודולים שדורשים צבע זה של המחבר, אבל אפשר לחבר אליו מודול מתאם RJ25 כדי לתאם את החיבור למחברי Molex ולחבר רכיבים שונים המספקים אותו אנלוגיים.
  • שחור - מחברים שחורים יכולים לספק שתי כניסות אנלוגיות (AIN), יכולות לשמש לחיבור מודול ג'ויסטיק, מודול מיקרופון, מודול כפתורים, מודול זיהוי עוצמת האור או גוון אפור וכו'.
  • לבן - מחברים לבנים יכולים לספק תקשורת I2C לחיבור רכיבים משוכללים כמו חישני תאוצה, ג'רוסקופ וכו'.

כדי שהכרטיס יוכל לתפקד בצורה הטובה ביותר ויוכל להפעיל את המנועים, חברו את המתח למחבר עגול שנמצא על המגן במקום למחבר של בקר הארדואינו. בנוסף לזה, תוכלו להנות ממפסק הנמצא על מגן ה-Me Uno Shield שיכול לנתק את אספקת המתח מהסוללות כשהפרוייקט לא בשימוש.
הכרטיס לא יוכל להפעיל מנועים כאשר המתח מסופק דרך חיבור ה-USB של הבקר.

מאפיינים:

  • דגם: Me UNO Shield
  • יצרן: Makeblock
  • מתח כניסה: 6 - 12 V

קישורים:

נתוני משלוח (הסבר):

  • משקל: 50 גרם
  • אריזה מינימלית: קופסה קטנה
