את התוכנה לבקר אפשר לטעון דרך חיבור ה-USB בעזרת ה-BootLoader הצרוב עליו, כך שאין צורך להשתמש בצורב חיצוני.
פריסת הכרטיס מאפשרת עבודה במטריצה. הכרטיס מאפשר גם חיבור של IDC3 debugger לניפוי שגיאות וצריבה של התוכנה וה-bootloader.
כברירת מחדל, כשמחברים את הכרטיס למחשב הוא מזוהה כהתקן לתקשורת טורית. התוכנה שצרובה בבקר יודעת לקבל פקודות פשוטות דרך הממשק ובעזרתם תוכלו לשלוט על כל קו I/O של הבקר.

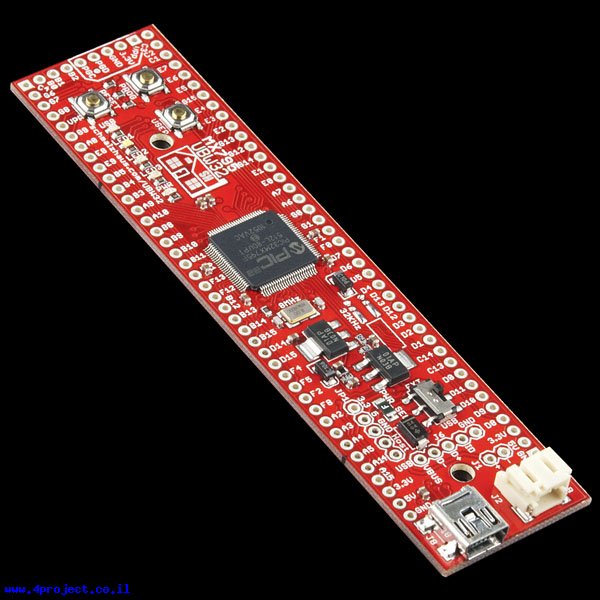

לכרטיס זה יש 78 קווי IO, כפתור Reset, שני כפתורי קלט כללי, מחבר Mini-USB ו-5 לדים (מתח, USB ו-3 לשימוש כללי).
את המתח לכרטיס אפשר לספק דרך חיבור ה-USB או ישירות ממקור מתח חיצוני.
בקר PIC32 זה יכול לשמש גם כ-USB host. בצידו התחתון של הכרטיס יש מקום להלחמת מחבר USB שיאפשר לכם חיבור של התקני USB לכרטיס.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- בקר: PIC32MX795
- תקשורת: 6x UART ,4x SPI ,5x I2C
- חיבור: JST-PH 2 pin ,USB-miniB
- זיכרון RAM: 128 KBytes
- זיכרון FLASH: 512 KBytes
- מספר קווי DIO: 78
- מספר משווים אנלוגיים: 5
- מספר קווי PWM: 5
- מספר קווי ADC: 16
- תדר: 80 MHz
- אורך: 113mm
- רוחב: 28 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- תמונת המעגל (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (PIC32MX795) (קובץ PDF)
- עמוד הבית של המוצר
- דרייבר ל-Windows (קובץ ZIP)
- Firmware
- מדריך עבודה עם בקרי PIC32
נתוני משלוח (הסבר):
- משקל: 13 גרם
- אריזה מינימלית: קופסה קטנה
