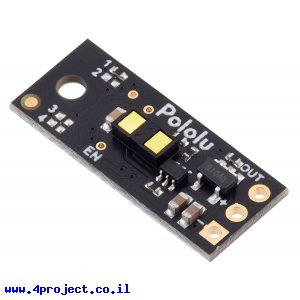

לחיישן זה יש יציאה דיגיטלית המספקת "0" לוגי כאשר עצם מזוהה בטווח עד 50 ס"מ. הוא לא מחזיר את המרחק עד העצם, אלא רק נוכחות של משהו בטווח הראיה שלו.
הרכיב משתמש בחיישן LIDAR לטווח קצר, שולח פולסים קבועים ומודד בצורה מדוייקת מאוד את הזמן שלוקח לאור לחזור. שיטה זו מושפעת הרבה פחות מהתאורה ורמת ההחזריות של העצם.
לטווח המדידה יש חלון היסטרזיס של 50 מ"מ כדי לאפשר כניסה ויציאה חלקה של עצמים לתוך ומחוץ לטווח המדידה.
כדי להפעיל את החיישן צריך לחבר לו אדמה (GND), מתח (VIN) בין 3 ל-5.5V והוא יתחיל לספק חיווי על קו ה-OUT. בצידו האחורי של המעגל ישנו לד אדום שידלק כשעצם יזוהה בטווח המדידה.
ישנו גם פד וחור לידו של קו ה-EN שכברירת מחדל מאפשר לחיישן לעבוד, אבל חיבור שלו ל-"0" לוגי יכניס את הרכיב למצב שינה, בו הוא יצרוך רק כ-0.4mA.

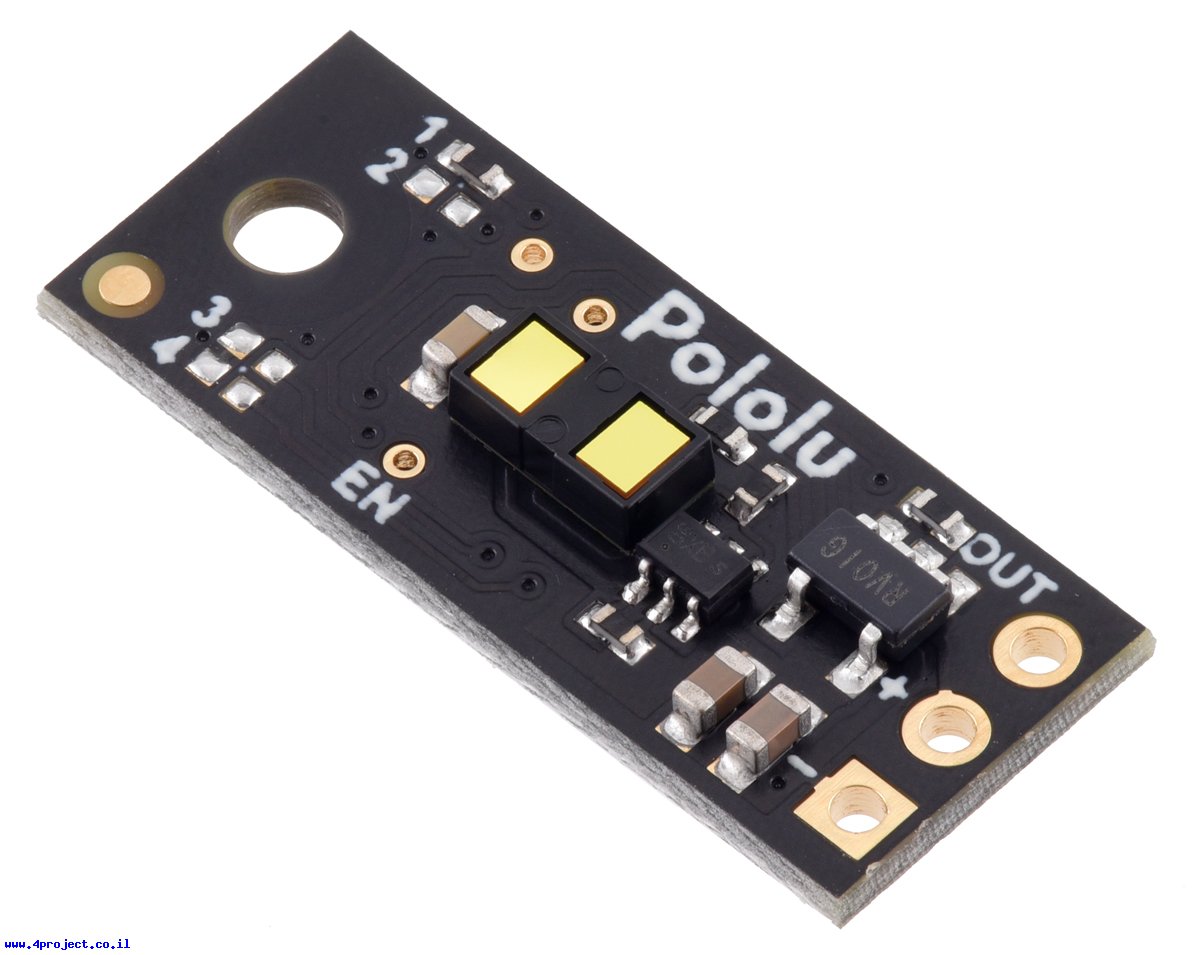

אותו המעגל עם החיישן משמש לגרסאות שונות של פעולת הרכיב, הנקבעת ע"י 4 גשרוני הלחמה. חלק מהגשרונים יהיו מולחמים עם בדיל או נגד 0 אוהם כדי לספק "1" לוגי, או פנויים כדי לספק "0" לוגי. תוכלו לשנות את הלחמות כדי להעביר את הרכיב למצב פעולה אחר אם יש צורך. (ביט 1 הוא הנמוך במספר, ביט 4 הוא הגבוה).
- 0000 - זיהוי עצם עד 25 ס"מ
- 0001 - זיהוי עצם עד 50 ס"מ
- 0010 - זיהוי עצם עד 75 ס"מ
- 0011 - זיהוי עצם עד 100 ס"מ
- 0100 - זיהוי עצם עד כ-130 ס"מ
- 0101 - חיישן מרחק עם יציאת PWM עד 130 ס"מ
- 1000 - זיהוי עצם עד 125 ס"מ
- 1001 - זיהוי עצם עד 150 ס"מ
- 1010 - זיהוי עצם עד 175 ס"מ
- 1011 - זיהוי עצם עד 200 ס"מ
- 1100 - זיהוי עצם עד כ-300 ס"מ
- 1101 - חיישן מרחק עם יציאת PWM עד 300 ס"מ
שימו לב שהרכיב יכול להגיע עם מדבקת הגנה על החיישן, אותה צריך להוריד לפני השימוש.
החיישן מגיע ללא מחברים. יש צורך להזמין מחברים מתאימים להלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Pololu Digital Distance Sensor 50cm
- מתח עבודה: 3.0 - 5.5V
- זרם: 30mA
- מרחק מינימלי: 1 מ"מ
- מרחק מקסימלי: 50 ס"מ
- תקשורת: Digital
- קצב עדכון: 100 Hz
- אורך: 21.6 מ"מ
- רוחב: 8.9 מ"מ
- גובה: 3.5 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
