הכרטיס עושה את אותו הדבר כמו ה-ProMicro הקודם, רק שהוא מצוייד במחבר USB-C במקום ה-microB, מחבר Qwiic, יש עליו כפתור reset והחיבורים בנויים כך שאפשר להרכיב אותו על מעגל מודפס כמודול עצמאי. עדיין אפשר להלחים פינים ולעבוד איתו במטריצה, כמו שעבדתם איתו עד עכשיו.
גם כרטיס זה מבוסס על בקר ATmega32U4, רץ ב-16MHz ועובד ב-5V, כולל 9 ערוצים של ADC ברזולוציה של 10bit, עם 5 קווי PWM וסה"כ 12 קווי DIO.
בצידו האחורי של המעגל יש גשרון הלחמה שמאפשר לשנות את מתח העבודה ל-3.3.
המייצב שעל המעגל יכול לקבל מתח עד 6V. אם אתם מספקים מתח חיצוני לא מיוצב, צריך לחבר אותו לקו ה-RAW.

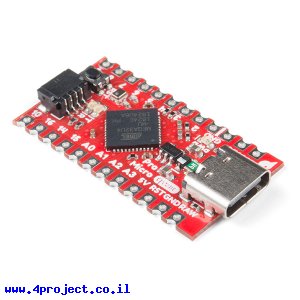

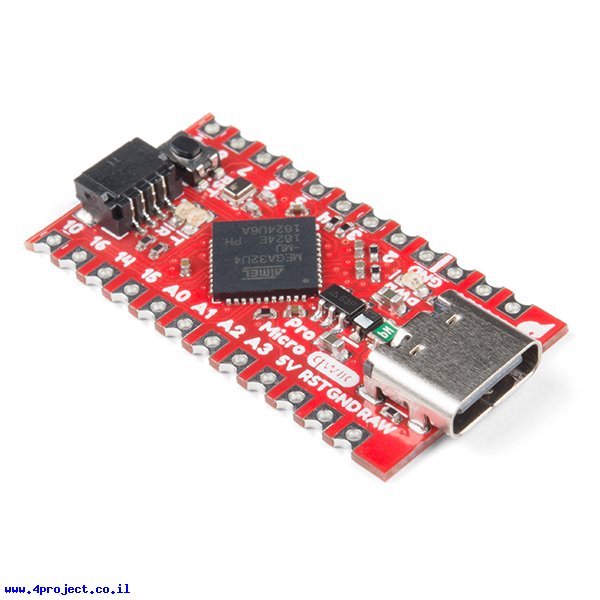

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Qwiic Pro Micro
- יצרן: SparkFun
- בקר: ATmega32U4
- מתח עבודה: 5V
- מספר קווי DIO: 12
- מספר קווי PWM: 5
- מספר קווי ADC: 9
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2.5 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: I2C ,USB ,UART
- חיבור: USB-C ,JST-SH 4 pin
- אורך: 33 מ"מ
- רוחב: 18 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (ATMega 32U4)
- GitHub
- פריסת פינים (קובץ PDF)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
