תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח Arduino.
זו היא ערכה לממציא המתחיל המבוססת על רכיב MicroVie הכוללת את כל הדברים המגניבים שיעזרו לממציא חדש להיכנס לתחום האלקטרוניקה המתוכנתת.
הערכה כוללת את כל הרכיבים הדרושים כדי להרכיב 11 מעגלים בסיסיים ללא צורך בהלחמה.
MicroView הוא סוג של בקר Arduino עם מסך OLED שחור/לבן ברזולוציה 64x48 נקודות, הכל באריזת פלסטיק יפה ובגודל של שבב המתאים לעבודה על מטריצה.
עם המסך המובנה אתם יכולים לגרום לארדואינו שלכם להראות מה הוא חושב, להציג נתונים בהתאם לחיישנים המחוברים אליו או כל דבר אחר שתרצו.
בעזרת ערכה זו תוכלו לבנות את המעגלים הבאים:
- לד מהבהב
- לקרוא ערך של נגד משתנה (פוטנציומטר)
- הפעלת לד RGB
- להגיב ללחיצת כפתורים
- לזהות עוצמת אור (קריאת ערך Photo Resistor)
- למדוד טמפרטורה
- להפעיל מנוע סרוו (servo motor)
- להשתמש בזמזם להשמעת צלילים
- להפעיל מנוע DC קטן
- לשלוט במכשירים גדולים ע"י ממסר (Relay)
- להשתמש בחיישן לחץ (SoftPot sensor)
תוכלו להשתמש במדריך דיגיטלי המקושר (אנגלית) כדי לבנות את המעגלים, לכתוב את התוכנה לבקר, לקרוא חיישנים, להפעיל מנועים ולהציג מידע על המסך של ה-MicroView.
לא תצטרכו ידע מוקדם בתכנות או אלקטרוניקה כדי להשתמש בערכה זו, אבל הכרות עם סביבת פיתוח Arduino תוכל לעזור.

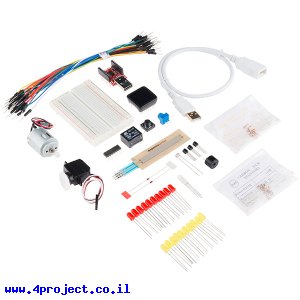

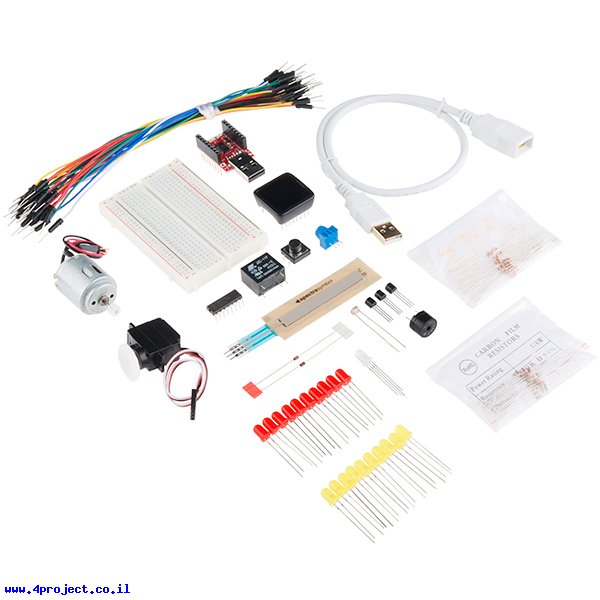

הערכה כוללת:
- כרטיס פיתוח Arduino - מסך MicroView
- צורב Arduino - לרכיבי MicroView
- כבל מעריך ל-USB האורך של כ-45 ס"מ
- מטריצה שקופה ואדומה
- שבב הזזה 74HC595
- טרנזיסטורים 2N2222
- דיודות 1N4148
- מנוע חובבים עם גלגל שיניים
- מנוע סרוו (servo) קטן
- ממסר 5V
- חיישן טמפרטורה TMP36
- SoftPot - זה הוא חיישן שמשנה את ההתנגדות שלו בהתאם למקום בו לוחצים עליו. דומה לפס מגע לשינוי ה-volume
- חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
- חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
- לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
- לדים בסיסיים - לחיווי סטטוס או דברים אחרים
- נגד משתנה 10K ליניארי - בד"כ משמש לשליטה על volume, ניגודיות או יכול לשמש כממשק קלט כללי מהמשתמש
- זמזם - נהדר ליצירת צלילים או אפילו מוזיקה פשוטה
- כפתור 12x12 מ"מ
- נגדים 330 אום - נגדי הגבלת זרם ללדים
- נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)
אין צורך בהלחמה. מומלץ למתחילים בני 10 ומעלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MicroView
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5V
- מתח כניסה: 3.3V~16V
- מספר קווי DIO: 12
- מספר קווי PWM: 3
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
קישורים:
נתוני משלוח (הסבר):
- משקל: 266 גרם
- אריזה מינימלית: מעטפה מרופדת
