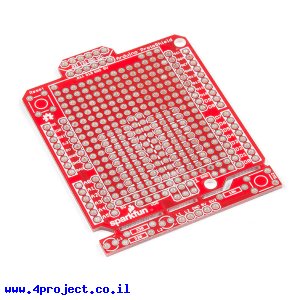

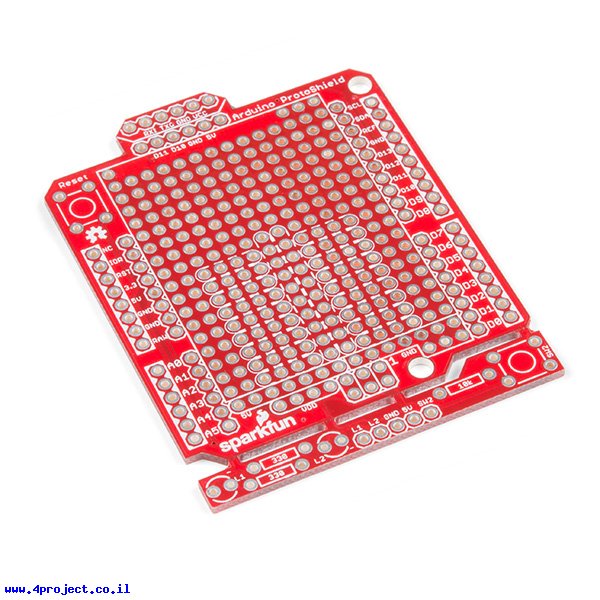

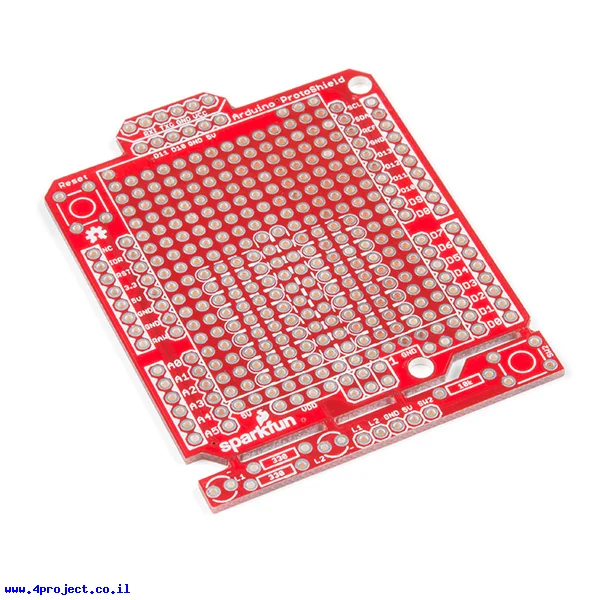

מגן Arduino אב-טיפוס של SparkFun - מעגל מודפס בלבד

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

זהו מעגל מודפס שמגיע עם ערכת האב-טיפוס של SparkFun ליצירת מגן Arduino.

המעגל מתאים לכרטיסי פיתוח Arduino Duemilanove, UNO, Leonardo וכרטיסי ה-Pro ויאפשר לכם לייצר מגן ארדואינו משלכם.

חורים להלחמה במרכז המעגל מתאימים למטריצה קטנה, אם אתם לא רוצים להתעסק עם הלחמת רכיבים.
החורים בגרסה החדשה של הכרטיס מחולקים כך שאפשר לגשר ביניהם ובקלות ליצור חיבורים תואמים למטריצה קטנה. סיימתם את הפיתוח על מטריצה? תוכלו להעביר את הרכיבים להלחמה ותוך כדי ההלחמה לגשר בין החורים עם קצת בדיל.

שינוי נוסף בגרסה זו הוא המיקום של הלדים והנגדים. הפעם הם בולטים מחוץ לגודל כרטיס הארדואינו, כך שאפשר להכריב כרטיס נוסף מעל המגן ועדיין לראות את החיווי. איזור הלדים במעגל תוכנן כך שאפשר לשבור אותו בקלות למי שלא צריך אותם וכך להקטין את גודל המעגל לגודל כרטיסי ה-Arduino.

זהו מעגל מודפס בלבד. תוכלו להזמן בנפרד את שאר הרכיבים.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields

מאפיינים:

• יצרן: SparkFun
• דגם: Arduino ProtoShield - Bare PCB

קישורים:

• מדריך למשתמש
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 10 גרם
• אריזה מינימלית: מעטפה מרופדת
