ערכת Tinker Kit היא בעצם גרסת מוקטנת של ערכה לממציא המתחיל של SparkFun ופונה יותר לרכיבים שיעזרו לכם להתנסות בבניה של 11 הניסויים בסיסיים וישאירו אתכם עם רוב הרכיבים הדרושים לבניית רובוט קטן.
ערכת Tinker Kit מגיעה כאוסף רכיבים בקופסת קרטון קטנה.
בעזרת ערכה זו תוכלו לבנות את המעגלים הבאים:
- לד מהבהב
- לקרוא ערך של נגד משתנה (פוטנציומטר)
- עבודה עם חיישן אור
- הפעלת לד RGB
- הפעלת זמזם להשמעת צלילים
- ייצירה של כלי נגינה דיגיטלי
- בניית משחק "המלך אמר"
- להפעיל מנוע סרוו (servo motor)
- עבודה עם חיישן טמפרטורה
- הפעלת מנוע DC בעזרת רכיב H-Bridge
- שליטה על מנוע על בסיס קלט
הערכה מבוססת על כרטיס RedBoard Qwiic המיוצר ע"י SparkFun שלא שונה בהרבה מכרטיס Arduino UNO R3 המקורי.
תוכלו להיעזר במדריך האינטרנטי של הערכה (באנגלית) המסביר צעד אחר צעד את תהליך בניית המעגלים ומספק דוגמאות קוד למיקרובקר.

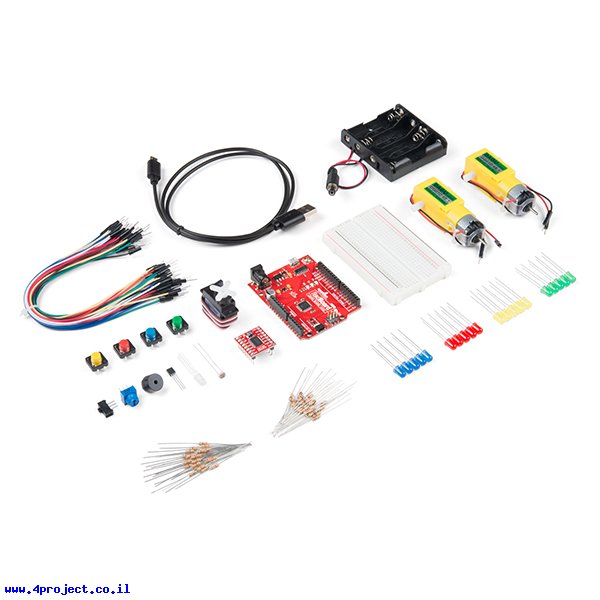

הערכה כוללת:
- כרטיס RedBoard המתאים לסביבת ה-Arduino
- בקר מנוע לשני מנועי DC (עם מחברים)
- מטריצה לבנה
- מנוע סרוו (servo) קטן
- זוג מנועי DC
- חיישן טמפרטורה TMP36
- חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
- זמזם פייזו
- כבל USB-microB לחיבור הכרטיס למחשב
- חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
- לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
- לדים בסיסיים - לחיווי סטטוס או דברים אחרים
- מפסק הזזה קטן
- נגד משתנה עם ידית
- בית סוללות - 4xAA עם מחבר עגול - לאספקת המתח לפרוייקט (הסוללות לא כלולות בערכה)
- נגדים 330 אום - נגדי הגבלת זרם ללדים
- נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)
העבודה עם הערכה לא דורשת הלחמה. מומלץ למתחילים בני 10 ומעלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Tinker Kit
- יצרן: SparkFun
- בקר: ATMega328
- זיכרון RAM: 2 KBytes
- זיכרון FLASH: 32 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- תקשורת: USB ,UART ,SPI ,I2C
- חיבור: USB-microB ,Power 5.5x2.1mm
- אורך: 75 מ"מ
- רוחב: 53 מ"מ
