מגן Arduino - אביזרים שימושיים

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.

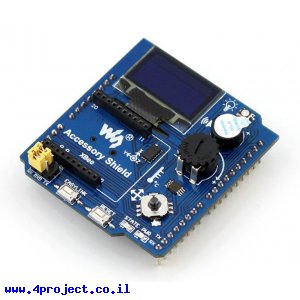

זהו מגן Arduino של חברת WaveShare עם מגוון רחב של אביזרים שימושיים לפרוייקטים שונים.

הכרטיס משלב רכיבים נפוצים כמו:

• ג'ויסטיק 4 מצבים + לחיצה
• פוטנציומטר כקלט אנלוגי
• זמזם
• לד RGB
• חיישן טמפרטורה
• חיישן תאוצה בעל 3 צירים
• שבב שעון
• מסך OLED בגודל 0.96"
• חיבור לרכיבי תקשורת בתצורת XBee

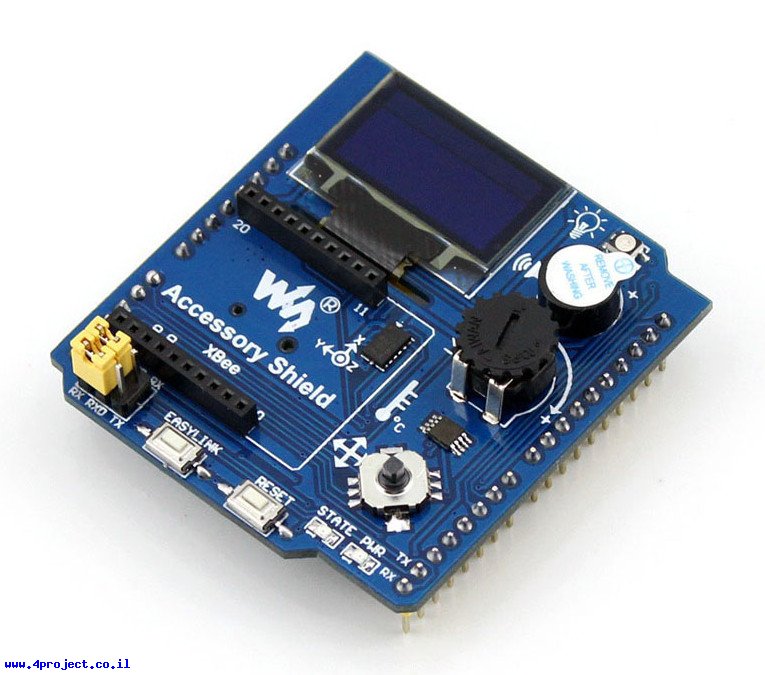

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):

1. חיבורים לכרטיס Arduino
2. מחברים לרכיבי תקשורת בתצורת XBee
3. מסך OLED בגודל 0.96", רזולוציה 128x64
4. לד RGB
5. זמזם
6. פוטנציומטר של 10KOhm
7. חיישן תאוצה ADXL345
8. חיישן טמפרטורה LM75BDP
9. ג'ויסטיק 4 מצבים + לחיצה
10. חיווי מצב רכיב ה-XBee
11. חיווי מתח לכרטיס
12. כפתור לחיבור מהיר של רכיבי XBee
13. כפתור איפוס של כרטיס Arduino ורכיב XBee
14. רכיב שעון DS3231
15. מקום לסוללת CR1220 לאספקת מתח לרכיב השעון גם כשהכרטיס לא מחובר לחשמל
16. רכיב P9813 לבקרה על לד RGB
17. בחירת אופן התקשורת עם רכיב XBee (מחובר ל-USB של המחשב לצורך הגדרות או תקשורת עם Arduino)

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: Accessory Shield
• יצרן: WaveShare

קישורים:

• מדריך למשתמש (קובץ PDF)
• שרטוט (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)
• עמוד הבית של המוצר

נתוני משלוח (הסבר):

• משקל: 25 גרם
• אריזה מינימלית: קופסה קטנה
