מגן Arduino - ניסויים אנלוגיים

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

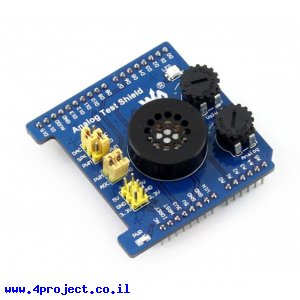

זהו מגן Arduino של חברת WaveShare לביצוע ניסויים אנלוגיים.

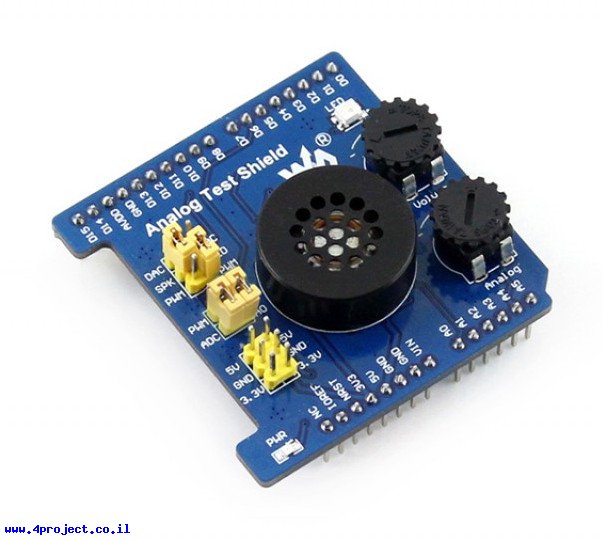

המגן מאפשר להתנסות בנושא כניסות ויציאות אנלוגיות וגם PWM בעזרת נגד משתנה, רכיב DAC, רמקול ולד.

פוטנציומטר אחד מחובר לכניסה אנלוגית של הארדואינו. פוטנציומטר נוסף שולט על עוצמת ההגברה של הרמקול.
בעזרת הגשרונים שעל המעגל אפשר לנתב יציאת PWM ללד או לרמקול או לנתב את היציאה של רכיב DAC (ממיר דיגיטלי לאנלוגי) ללד או רמקול.

ההמרה מדיגיטלי לאנלוגי מתבצעת ע"י רכיב MCP4725 בעל רזולוציה של 12bit. ראו מדריך למשתמש המקושר בהמשך העמוד להסברים על העבודה עם מגן זה.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields

מאפיינים:

• דגם: Analog Test Shield
• יצרן: WaveShare

קישורים:

• שרטוט (קובץ PDF)
• מדריך למשתמש (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)
• עמוד הבית של המוצר

נתוני משלוח (הסבר):

• משקל: 20 גרם
• אריזה מינימלית: קופסה קטנה
