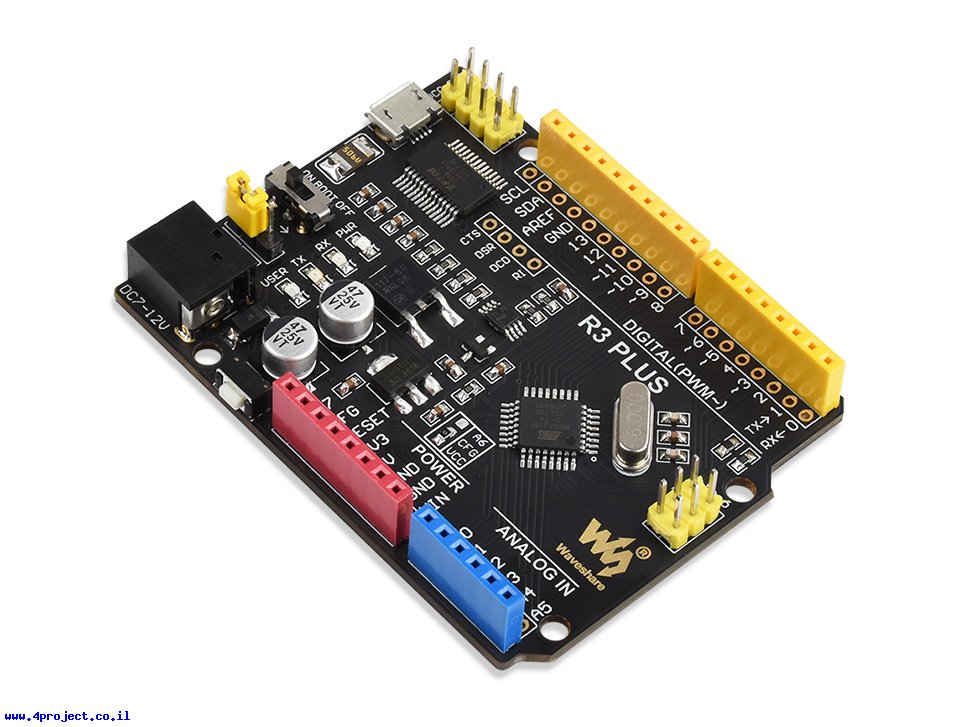

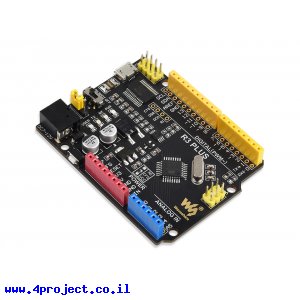

כרטיס פיתוח תואם Arduino R3 PLUS

כרטיס פיתוח זה הוא לא זיוף נוסף את ה-Arduino Uno, אלא שיפור משמעותי של הכרטיס ע"י חברת WaveShare.
הכרטיס מבוסס על מיקרובקר זהה Atmega328 ויכול לתפקד לגמרי כמו ה-Arduino Uno המקורי, אבל מציג גם את השיפורים הבאים:

• הכרטיס יכול לעבוד במתח של 5V (כמו ה-Uno) או במתח של 3.3V. מזיזים גשרון ל-3.3V ואפשר לעבוד עם מגוון רחב של חיישנים הפועלים על 3.3V בלי שום צורך במתאם רמות לוגיות.
• כפתור ה-Reset נמצא בצד הכרטיס ולא מעל. שינוי קטן, אבל מאוד שימושי במקרים בהם התוספות שמותקנות מעל הבקר חוסמות את הכפתור.
• מפסק ביטול ה-Bootloader. התוכנה תתחיל לרוץ מידית בעלית המתח, הכרטיס לא יבצע אתחול כשמחברים את ה-USB למחשב.
• מחבר USB Micro-B. הרבה יותר נפוץ, הרבה יותר קטן ולא יפריע למגנים עם מעגל מודפס גדול.
• מחבר חשמל Low-Profile. המחבר נמוך יותר מהמחברים של הכרטיס ולא יפריע למגנים המורכבים מעליו.
• מחבר מתחים. מחבר שלא קיים ב-Uno המקורי, 4 זוגות של מתח מיוצב ואדמה להזנה של רכיבים נוספים בצורה נוחה.
• מייצב 3.3V שיכול לספק עד 800mA בהשוואה ל-150mA שכרטיס ה-Uno המקורי יכול לספק.
• 8 כניסות דיגיטליות בהשוואה ל-6 ב-Uno המקורי.
• חיבור בהלחמה. בנוסף למחברים הצדדים כמו של ה-Uno המקורי ישנה גם שורה של חורים להלחמה, מה שמאפשר הלחמה של מחברים אחרים או חוטים ישירות למעגל למי שצריך חיבורים קבועים.
• תקשורת USB מבוססת על רכיב FTDI. הרכיב נתמך הרבה יותר מאשר רכיב ה-Atmega16U2 עליו מתבסס ה-Uno המקורי. רכיב FTDI גם נחשב ליציב ומהיר יותר מה-16U2.

להלן פירוט המכלולים של Arduino R3 PLUS לפי המספור בתמונה המצורפת:

1. מיקרובקר ATMEGA328P-AU
2. מייצב מתח ל-3.3V מדגם AMS1117-3.3
3. מייצב מתח ל-5V מדגם NCP1117ST50T3G
4. רכיב תקשורת USB מדגם FT232RL
5. מחברים לתוספות (מגנים) ושורת חורים להלחמה
6. מחבר ICSP
7. מחבר USB Micro-B לצריבת תוכנה ותקשורת טורית
8. מחבר 2x4 לאספקת מתח ואדמה לרכיבים נוספים בפרוייקט. מספק 3.3V או 5V בהתאם למתח העבודה של הבקר
9. קווים לצריבת Bootloader
10. מחבר מתח כניסה (7-12V)
11. כפתור Reset
12. לד חיווי אספקת מתח
13. לדים לחיווי תקשורת טורית
14. לד חיווי כללי שמחובר לקו דיגיטלי מספר 13
15. פיוז
16. גשרון לבחירת מתח עבודה (3.3V או 5V)
17. מפסק להפעלה (ON) או ביטול (OFF) של ה-Bootloader בעליה של הבקר

הכרטיס מגיע עם כבל USB לחיבור למחשב

מחלקות עם מוצרים דומים:

• Arduino (ארדואינו תואם) - כרטיסי פיתוח

מאפיינים:

• דגם: R3 PLUS
• יצרן: WaveShare
• בקר: ATMega328
• מתח עבודה: 5V ,3.3V
• מתח כניסה: 7 - 12V
• זרם ליציאת 3.3V: 800mA
• מספר קווי DIO: 14
• מספר קווי PWM: 6
• מספר קווי ADC: 8
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 16 MHz
• תקשורת: USB ,UART TTL,SPI ,I2C
• חיבור: USB-microB ,Power 5.5x2.1mm
• אורך: 68.6mm
• רוחב: 53.3mm
