איך קוראים את הערכים של קבלים קרמיים?

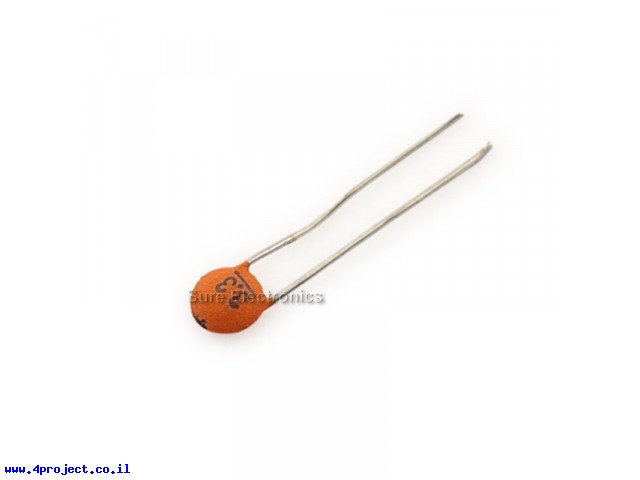

במדריך קצר זה אסביר איך לקרוא את הערכים שרשומים על קבלים קרמיים העגולים והקטנים שנמכרים בחנות:


כמו שאתם כנראה כבר יודעים, הרכיב הוא קטן מאוד ואין עליו יותר מידי מקום כדי לרשום את הערך שלו כולל גם את היחידות (פיקו-פראד או ננו-פראד).

נתחיל מזה שכדי לקרוא את הערך הרשום צריך להחזיק את הרכיב עם הרגליים כלפי מטה. יש יצרנים שנוהגים להדפיס קו מתחת למספר כדי לסמן את הכיוון ולעזור להבדיל בין מספר 6 ל-9 למשל.

את הערכים רושמים על הקבל בצורת קידוד שמקובלת גם לרכיבים קטנים אחרים כמו נגדים וקבלים להלחמת SMD, שהם קטנים יותר אפילו מהקבלים הקרמיים שאליהם אני מתייחס כאן.

כל הערכים שרשומים על הקבל הם ביחידות של פיקו-פראד (Pico Farad).
כשאתם רואים מספר בן 2 ספרות, אז זהו הערך של הקבל בפיקו פראד, למשל 10 = 10 פיקו, 15 = 15 פיקו, 47 = 47 פיקו.
לערכים קטנים מ-10 פיקו תמצאו גם נקודה עשרונית בין שתי הספרות, למשל 3.3 = 3.3 פיקו, 4.7 = 4.7 פיקו.

עד כאן הכל פשוט אך לערכים מעל 99 פיקו מתחילים להשתמש בשיטת הקידוד הבאה:
שתי הספרות הראשונות מציינות את המספר הבסיס והמספר השלישי מציין חזקה של 10 שאת התוצאה שלה צריך להכפיל במספר הבסיס, כלומר אם נסמן את הספרות כ-XYZ, אז הנוסחה תהיה: XY*10^Z
לדוגמא, אם רשום 101, אז הערך של הקבל יהיה 10 כפול (10 בחזקת 1) = 100 פיקו
471 = 47 כפול (10 בחזקת 1) = 470 פיקו

כך גם מגיעים לערכים של ננו פרד (1 ננו = 1000 פיקו):
103 = 10 כפול (10 בחזקת 3) = 10,000 פיקו, כלומר 10 ננו
473 = 47 כפול (10 בחזקת 3) = 47,000 פיקו, כלומר 47 ננו
104 = 10 כפול (10 בחזקת 4) = 100,000 פיקו, כלומר 100 ננו

באותה השיטה אפשר לציין ערכים בננו עם נקודה עשרונית, לדוגמא:
222 = 22 כפול (10 בחזקת 2) = 2,200 פיקו, כלומר 2.2 ננו
472 = 47 כפול (10 בחזקת 2) = 4,700 פיקו, כלומר 4.7 ננו
