דגם זה של המנוע יכול להניע כ-30 ק"ג לאורך של כ-200 מ"מ במהירות של 4.8 מ"מ לשנייה ללא עומס (עם עומס המהירות תהיה קטנה יותר).
מפסקי הגבלת התנועה בשני קצוות טווח התנועה יעצרו את המנוע והדיודות המובנות יאפשרו תנועה בכיוון השני כשיסופק מתח הפוך.
המנוע יוכל לעמוד בעומסים סטטיים של כ-50 ק"ג.

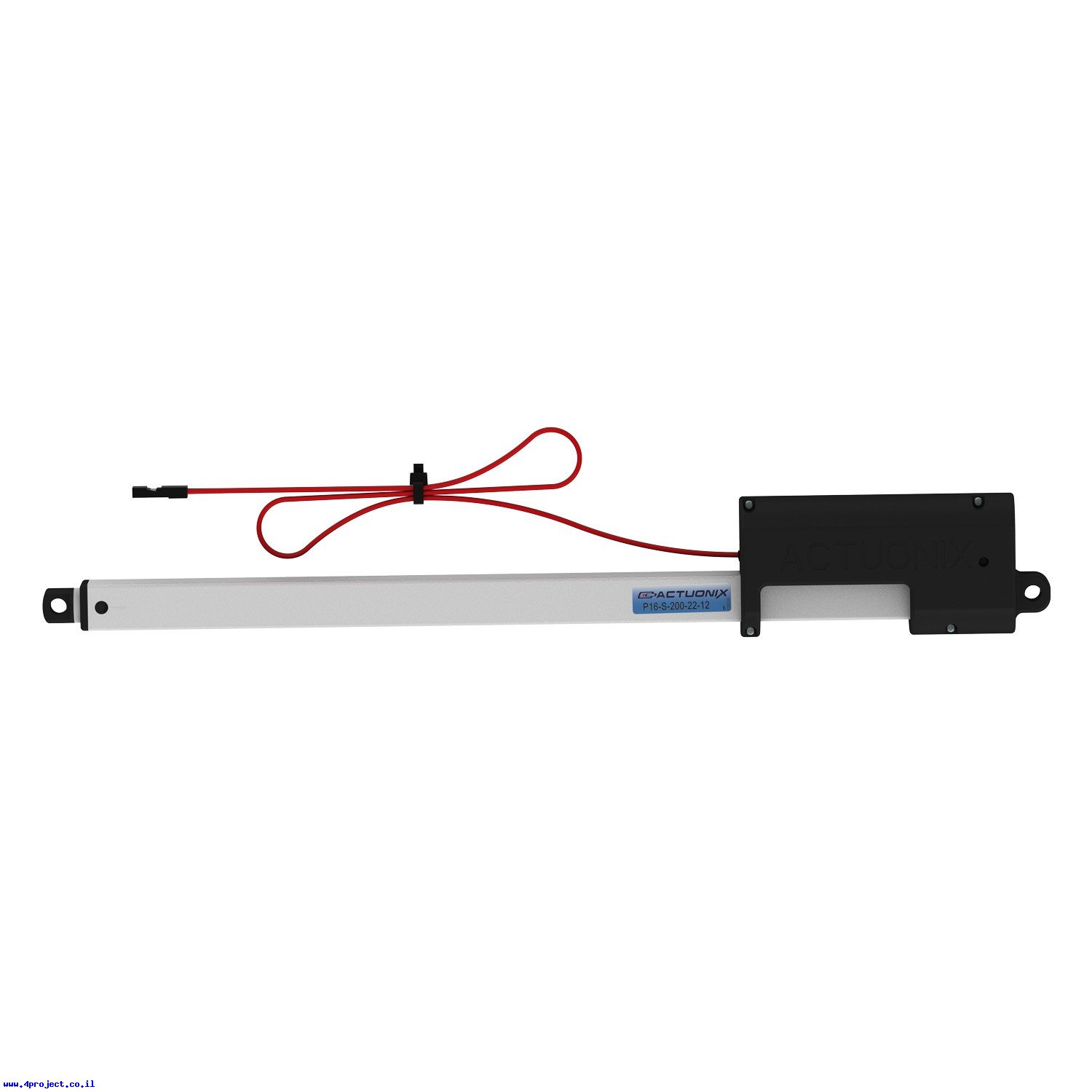

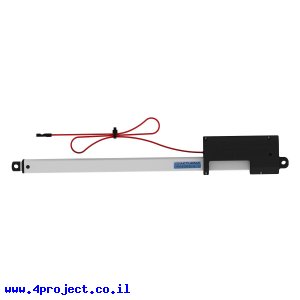

דגם זה של המנועים הלינאריים קטן מאוד בגודל, קל משקל ומשתמש בתמסורת פלנטרית (Planetary gear) כדי לספק הרבה כח בגודל קטן. ישנם כמה דגמים מדגם זה, עם יחסי העברה שונים וגם עם בקר פנימי שמאפשר להשתמש במנוע כמו עם כל מנוע סרוו רגיל.
הפעלת המנוע פשוטה וזהה למנוע DC רגיל. מחברים מתח בכיוון אחד כדי להוציא את הזרוע, מתח הפוך יכניס את הזרוע. התנועה תפסק כשהזרוע תגיע לקצה התנועה. בעזרת בקר מנוע DC אפשר לשלוט על הכיוון והמהירות של המנוע.
מאפייני המנוע מציינים את זרם התקיעה שלו, אבל אתם לא אמורים להגיע לתקיעה אם לא תעמיסו עליו יותר מנתון הכח הדינמי, כך שלמעשה המנוע יצרוך פחות מזרם התקיעה.
שימו לב כי המנוע יכול לצרוך זרם שקרוב לזרם התקיעה כשהתנועה מתחילה בצורה פתאומית או כשכיוון התנועה מתחלף בזמן קצר מאד. אפשר לרכך את המצבים האלה אם תשלטו על התאוצות ההתחלתיות של תנועת המנוע.
אתם מקבלים את המנוע עם רכיבים להרכבה המופיעים בתמונה (חיבורים, ברגים, אומים וכו').
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Actuonix
- דגם: P16-S
- סוג מנוע: DC
- דגם מנוע: LD
- יחס העברה: 256:1
- משוב: ללא
- תנועה מקסימלית: 200 מ"מ
- כח דינמי: 30kgf
- כח החזקה: 50kgf
- מהירות (ללא עומס): 4.8mm/s
- מתח עבודה: 12V
- זרם תקיעה: 1A
- משקל: 160 גרם
נתוני משלוח (הסבר):
- משקל: 200 גרם
- אריזה מינימלית: אריזה מקורית של המוצר
