מנוע לינארי DC 12V, דגם HD , תנועה 50mm, 11kgf, 5cm/s - משוב

מספר קטלוגי: 4P-171711 / SC-HDA2-2
מחיר / מחירים
1277.60 ₪
1149.84 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק

זמן אספקה

כ-30 ימי עבודה + זמן משלוח בארץ


הזמנה

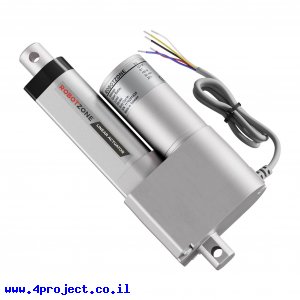

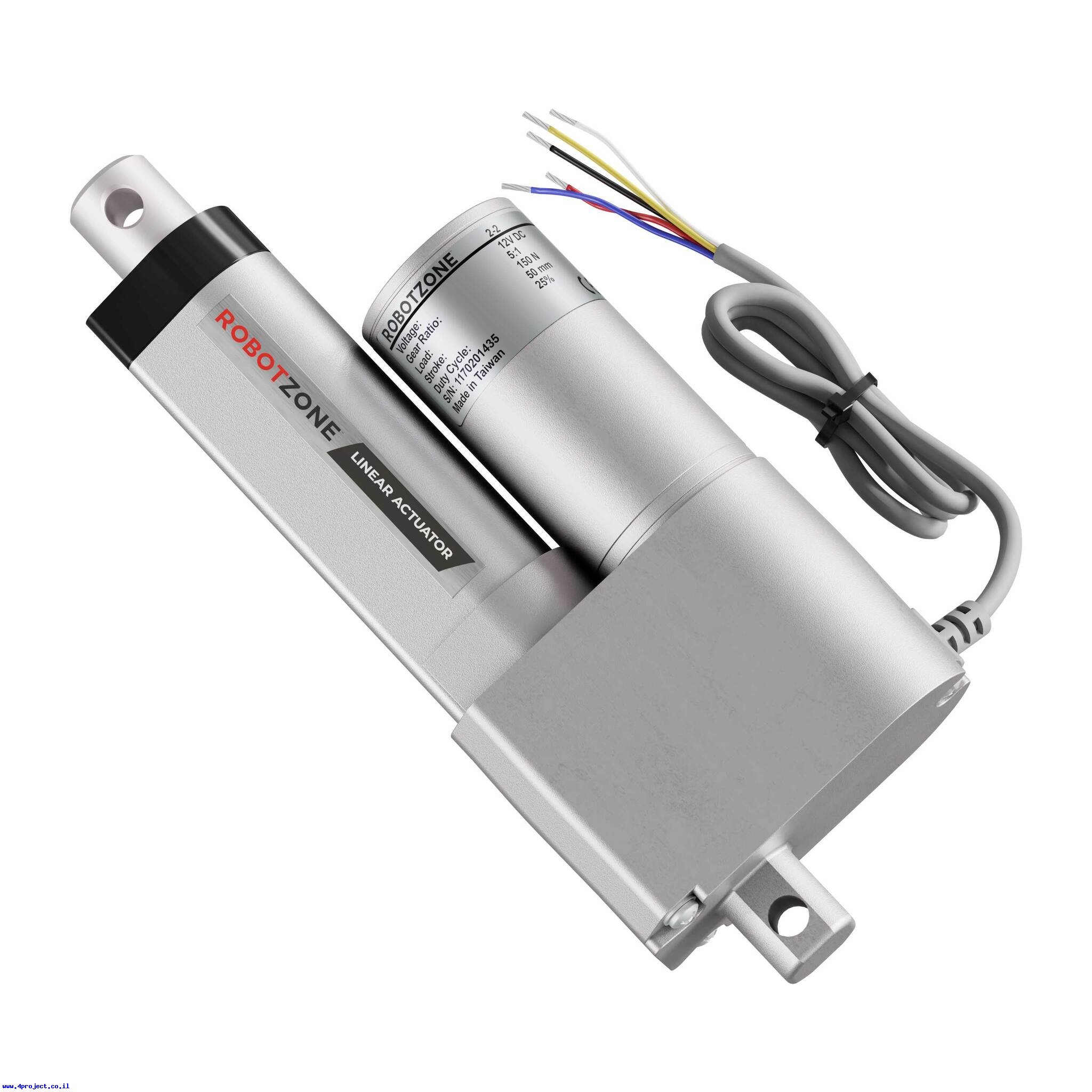

מנוע לינארי DC 12V, דגם HD , תנועה 50mm, 11kgf, 5cm/s - משוב
לחץ להגדלה
!!! מבצע !!!
התמונות להמחשה בלבד
מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

זהו מנוע לינארי (Linear Actuator) לעומסים נמוכים (HD - Heavy Duty) המבוסס על מנוע DC. דגם זה כולל מערכת משוב המבוססת על פוטנציומטר (נגד משתנה) המקושר למיקום המוט.
דגם זה של המנוע יכול להניע כ-11 ק"ג לאורך של כ-50 מ"מ במהירות של 50.8 מ"מ לשנייה ללא עומס, או 34.8 מ"מ לשנייה עם עומס מקסימלי.

לדגם זה אורך הכולל בין מרכזי החורים (אורך X בציור), במצב סגור: 200 מ"מ, במצב פתוח: 250 מ"מ.

מפסקי הגבלת התנועה בשני קצוות טווח התנועה יעצרו את המנוע והדיודות המובנות יאפשרו תנועה בכיוון השני כשיסופק מתח הפוך.
גלגלי חלזון יבטיחו שזרוע המנוע לא תזוז גם כשהמתח מנותק. המנוע יוכל לעמוד בעומסים סטטיים של 226 ק"ג.

משפחת מנועים לינאריים מדגם HD כוללת מגוון אורכי תנועה (בין 50 מ"מ ל-300 מ"מ), עם כמה אפשרויות של יחס העברה בגלגלי השיניים המשנים את הכח ומהירות התנועה ואפשרות למשוב ע"י פוטנציומטר המקושר למיקום המוט.

מעטפת המוצר עשויה מאלומיניום ומוגנת לאבק ומים בדרגת IP65.

כדי להרכיב את המנוע הלינארי, תזדקקו לשני חיבורים המיועדים במיוחד למנועי HD עם ציר חיבור בקוטר של 8 מ"מ. חיבור אחד לבסיס של המנוע והשני לזרוע היוצאת ממנו.

הפעלת המנוע פשוטה וזהה למנוע DC רגיל. מחברים מתח בכיוון אחד כדי להוציא את הזרוע, מתח הפוך יכניס את הזרוע. התנועה תפסק כשהזרוע תגיע לקצה התנועה. בעזרת בקר מנוע DC אפשר לשלוט על הכיוון והמהירות של המנוע.
מאפייני המנוע מציינים את זרם התקיעה שלו, אבל אתם לא אמורים להגיע לתקיעה אם לא תעמיסו עליו יותר מנתון הכח הדינמי, כך שהמנוע יצרוך רק את הזרם המצויין במאפיין "זרם (עומס מקסימלי)".
שימו לב כי המנוע יכול לצרוך זרם שקרוב לזרם התקיעה כשהתנועה מתחילה בצורה פתאומית או כשכיוון התנועה מתחלף בזמן קצר מאד. אפשר לרכך את המצבים האלה אם תשלטו על התאוצות ההתחלתיות של תנועת המנוע.

מנועים לינאריים מדגם HD מגיעים עם כבל באורך של 60 ס"מ ללא מחברים.

מחלקות עם מוצרים דומים:

מאפיינים:

  • סוג מנוע: DC
  • דגם מנוע: HD
  • יחס העברה: 5:1
  • משוב: מובנה
  • תנועה מקסימלית: 50 מ"מ
  • כח דינמי: 11.3kgf
  • כח החזקה: 226kgf
  • מהירות (ללא עומס): 50.8mm/s
  • מהירות (עומס מקסימלי): 34.8mm/s
  • מתח עבודה: 12V
  • זרם (ללא עומס): 800mA
  • זרם (עומס מקסימלי): 3.8A
  • זרם תקיעה: 15A
  • משקל: 1.08 ק"ג

נתוני משלוח (הסבר):

  • משקל: 1200 גרם
  • אריזה מינימלית: אריזה מקורית של המוצר
