מקודדים אלה מאפשרים לעקוב אחרי כמות הסיבובים של המנוע.

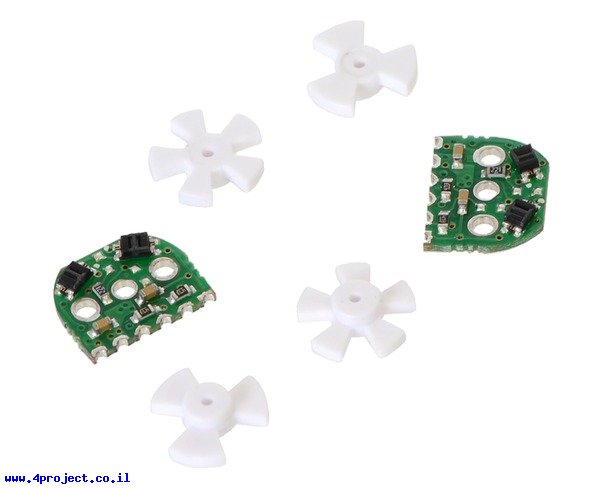

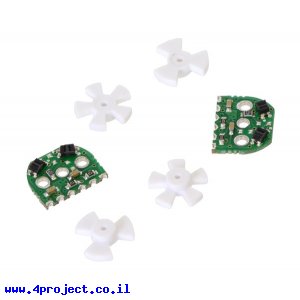

הערכה כוללת שני כרטיסים המותאמים לעבודה ב-5V, שני גלגלים בעלי 3 שיניים ושני גלגלים בעלי 5 שיניים.
גלגל בעל 3 שיניים יספק לכם 12 פולסים לסיבוב אחד של ציר המנוע וגלגל בעל 5 שיניים יספק 20 פילסים.
שימו לב שהגלגלים מתחברים לציר של המנוע ולא לציר היציאה של תיבת העברה. כדי לחשב את כמות הפולסים שתקבלו לסיבוב אחד של ציר התיבה, תכפילו ביחס העברה של התיבה, לדוגמא למנוע בעל תיבת העברה עם יחס 75:1 תקבלו 900 פולסים אם תשתמשו בגלגל בעל 3 שיניים.
התקנת המקודד דורשת עבודה עדינה, אבל לא מסובכת.
תצטרכו להלחים את המעגל לחיבורי המנוע כך שהציר האחורי עובר דרך החור המרכזי והחיישנים פונים כלפי חוץ. צריך לדאוג שהכרטיס יהיה מולחם ישר עד כמה שאפשר, אחרת המרחק בין הגלגל לבין החיישנים יכול להיות שונה לכל חיישן. אל תחממו את חיבורי המנוע יותר מדי כדי לא להמיס את הפלסטיק שלו.
את הגלגל יש להרכיב כך שהצד החלק שלו יופנה לכיוון החיישנים והשיניים יהיו במרחק של 0.5 מ"מ מהחיישנים.
לאחר ההרכבה תוכלו לספק את המתח למנוע דרך חיבורי ה-M1 ו-M2 שעל הכרטיס, את המתח והאדמה לחיישנים דרך VCC ו-GND ואת החיווי של החיישנים תוכלו לקבל בחיבורים OUTA ו-OUTB.
החיבורים מרוחקים 2 מ"מ אחד מהשני, כך שאפשר להלחים אליהם מחברי שורה 2.0 מ"מ או להלחים את החוטים ישירות למעגל, כפי שמופיע בתמונה.
מחלקות עם מוצרים דומים:
מאפיינים:
- גודל מנוע: DC מיקרו
- מתח עבודה: 5V
- זרם: 12mA
- תקשורת: Digital
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
