בעזרת מקודדים אלה תוכלו לעקוב אחרי כמות הסיבובים של המנוע.
המקודד מבוסס על שני חיישני מגנט ומגנט בעל 6 קטבים המספקים לכם 12 פולסים לסיבוב מלא של ציר המנוע. כדי לחשב את כמות הפולסים לסיבוב אחד שציר תיבת ההעברה, תכפילו את יחס התיבה ב-12.
המקודד יכול לעבוד במתחים בין 2.7V ל-18V.
התקנת המקודד דורשת עבודה עדינה, אבל לא מסובכת.
תצטרכו להלחים את המעגל לחיבורי המנוע כך שהציר האחורי עובר דרך החור המרכזי והחיישנים פונים כלפי חוץ.
צריך לדאוג שהכרטיס יהיה מולחם ישר עד כמה שאפשר. אל תחממו את חיבורי המנוע יותר מדי כדי לא להמיס את הפלסטיק שלו.
מרחק בין המגנט לחיישנים לא משפיע יותר מדי על פעילות המקודד, אבל צריך לדאוג שהוא יוכל להסתובב בצורה חופשית.
לאחר ההרכבה תוכלו לספק את המתח למנוע דרך חיבורי ה-M1 ו-M2 שעל הכרטיס, את המתח והאדמה לחיישנים דרך VCC ו-GND ואת החיווי של החיישנים תוכלו לקבל בחיבורים OUTA ו-OUTB.
החיבורים מרוחקים 2 מ"מ אחד מהשני, כך שאפשר להלחים אליהם מחברי שורה 2.0 מ"מ או להלחים את החוטים ישירות למעגל, כפי שמופיע בתמונה.

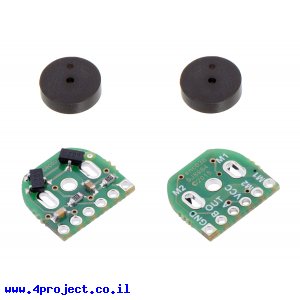

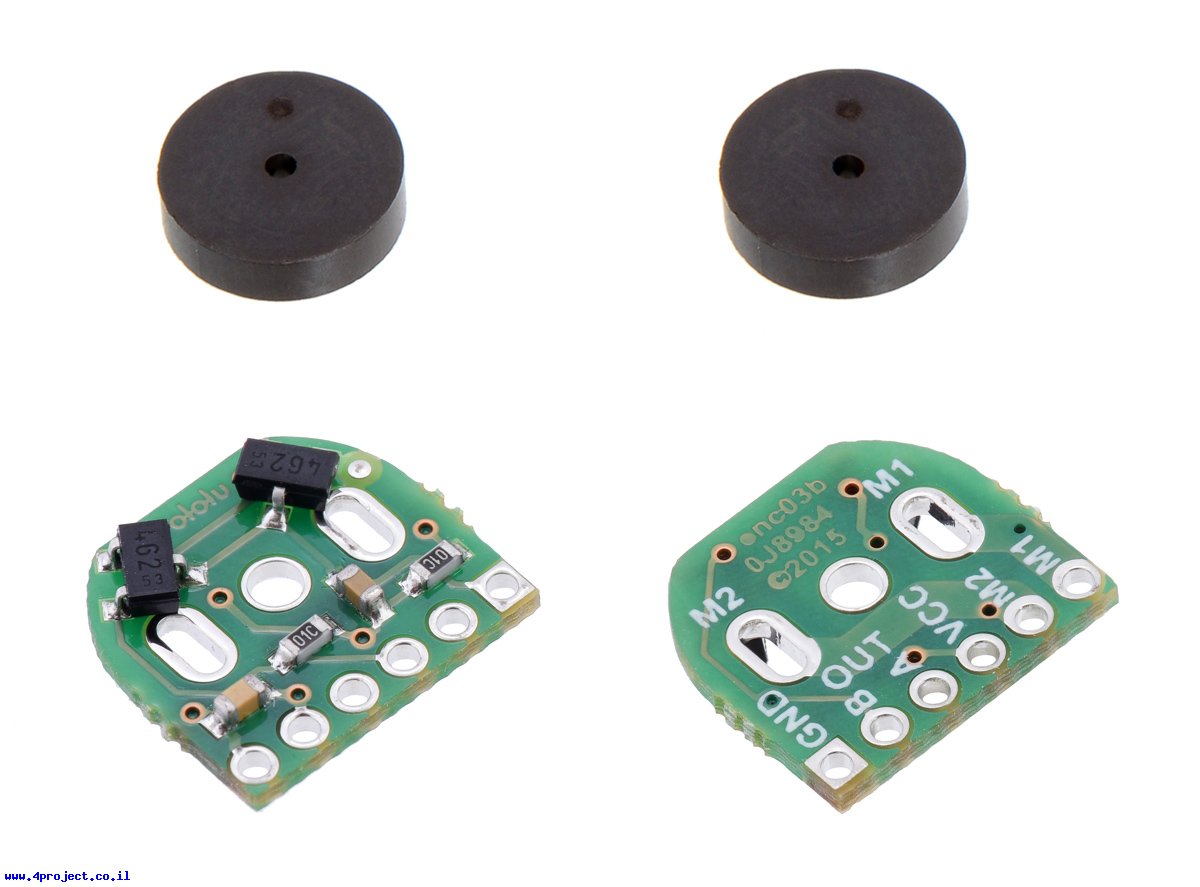

אתם מקבלים שני כרטיסים ושני מגנטים.
מחלקות עם מוצרים דומים:
מאפיינים:
- גודל מנוע: DC מיקרו
- מתח עבודה: 2.7V~18V
- תקשורת: Digital
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
