בקר מנוע סרוו TTL - דגם של WaveShare

מספר קטלוגי: 4P-7176 / WS-25514
מחיר / מחירים
23.90 ₪
21.51 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק
אנחנו מתכננים להזמין מהספק 10 יחידות נוספות

זמן אספקה

כ-30 ימי עבודה + זמן משלוח בארץ


הזמנה

מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

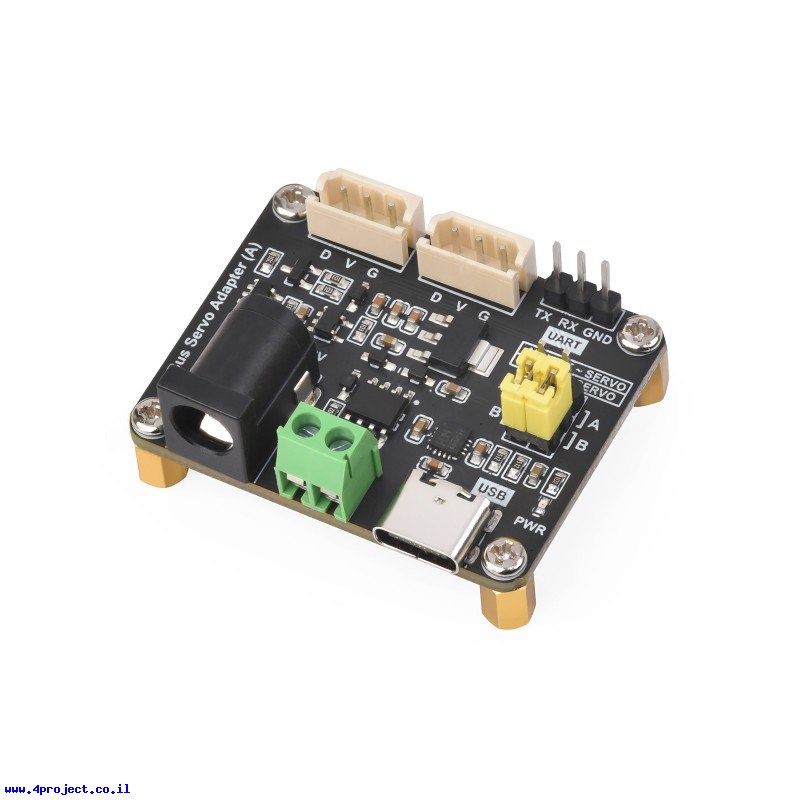

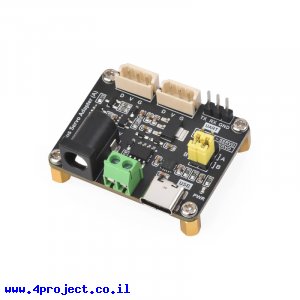

זהו מתאם/בקר מנוע טורי של חברת WaveShare למנועי סרוו בעלי ערוץ תקשורת טורית TTL.

הבקר מאפשר לתכנת ולשלוט על המנועים הטוריים המיוצרים ע"י Feetech.

ערוץ תקשורת טורי מאפשר לשרשר מספר רב של מנועים אחד לשני ולפנות לכל אחד בנפרד לפי מספר המזהה שלהם.
ערוץ התקשורת הוא דו-כיווני ורוב המנועים מסוגלים לספק חיווי של מיקום, צריכת זרם, עומס וכדומה.

בקר זה מאפשר להתחבר למחשב דרך חיבור USB-C או למיקרובקר דרך ערוץ UART, שיכול לעבוד ב-3.3V או 5V בהתאם למצב המפסק על המעגל.
שימו לב ששני הגשרונים על הכרטיס קובעים את החיבור בו תשתמשו. אי אפשר להשתמש ב-USB ו-UART בו זמנית.

דגם זה של הבקר יוכל לעבוד רק עם מנועים טוריים בערוץ TTL (מנועים מסדרת SC או ST) ואפשר לספק דרכו מתח בין 9 ל-12.6V.
אם אתם רוצים לעבוד עם מנועי TTL הפועלים במתחים נמוכים, אפשר לחבר מייצב מתח יעודי של החברה להורדת המתח ל-7.2V או לחתוך את חוט המתח (קו ה-"V") בין הבקר למנועים ולחבר אליו מתח הרצוי ממקור חיצוני. במצב חיבורים זה יש לא לשכוח לחבר את האדמות של הבקר ומקור המתח החיצוני.

כל המנועים בערוץ צריכים להיות מותאמים למתח שאתם מספקים דרך הכרטיס.
תאורטית, הערוץ התקשורת יכול לטפל ב-253 מנועים המחוברים אליו, אבל בפועל מספר המנועים יהיה קטן יותר בגלל המתח שצריך לספק ואורך החוטים שלא יכול להיות ארוך יותר מעשרות ס"מ עבור מנועי TTL.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: Serial Bus Servo Driver
  • יצרן: WaveShare
  • מתח עבודה: 5V ,3.3V
  • מתח כניסה: 9V~12.6V
  • תקשורת: UART ,USB
  • חיבור: USB-C
  • אורך: 42 מ"מ
  • רוחב: 33 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 20 גרם
  • אריזה מינימלית: קופסה קטנה
