כרטיס פיתוח Arduino Leonardo בלי מחברים

מספר קטלוגי: 4P-1573
מחירים
103.70 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 19 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

לקוחות נכבדים,
השבוע (4-8/12) המחסן יהיה פחות זמין לאיסופים בשעות הבוקר.
ביום שישי (9/12) המחסן יהיה סגור.
עמכם הסליחה.

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

זה הוא Arduino Leonardo, הכרטיס החדש מבית צוות Arduino, המבוסס על בקר ATMega32u4 יחיד המספק גם תקשורת USB עם המחשב.
זהו כרטיס מקורי של צוות Arduino.

הכרטיס דומה לגרסת ה-UNO הפופולרית עם שינויים קלים, כמו מחבר ה-USB Micro, תמיכה ב-6 כניסות אנלוגיות נוספות ושינויים במיקום של קווי תקשורת I2C ו-SPI.

הקווים האנלוגיים הנוספים משתפים את הפינים עם קווים דיגיטליים 4, 6, 8, 9, 10 ו-12. 6 הקווים האחרים זמינים בפינים A0-5 בדומה לכרטיסי ה-UNO.

קווי תקשורת I2C זמינים רק בפינים החדשים שהופיעו בגרסת ה-R3 של כרטיסי ה-UNO וה-Mega. הפינים מסומנים כ-SDA ו-SCL. קווי תקשורת SPI זמינים רק במחבר ICSP.
שינויים אלה יכולים לגרום לאי תאימות עם מספר מגנים שמסתמכים על כך שקווים אלה משותפים עם פינים של קווים הדיגיטליים/אנלוגיים, כמו A4/A5 לתקשורת I2C בכרטיסי ה-UNO. במגנים כאלה תוכלו לחתוך או לקפל את הרגליים שנועדו לתקשורת עם ה-Arduino ולחבר אותם ע"י חוט למיקום המתאים בכרטיס ה-Leonardo.
מצד שני, שינוי זה משאיר לכם עוד כמה קווים פנויים שבכרטיסי ה-UNO תפוסים לצורך התקשורת.

בבקר זה יש הפרדה מלאה בין תקשורת עם המחשב דרך חיבור ה-USB לבין קווי התקשורת UART. הפרדה זו גורמת לכך שאין יותר צורך לנתק את הרכיבים המחוברים לקווי תקשורת אלה כדי לצרוב את הכרטיס.
שימו לב שלצורך תקשורת עם המחשב אתם צריכים להשתמש במחלקת Serial, כאשר לצורך תקשורת בעזרת קווי UART צריך להשתמש במחלקת Serial1.

השימוש במיקרובקר בודד מאפשר להזדהות מול המחשב כהתקני USB שונים, למשל מקלדת או עכבר בעזרת ספרויות Keyboard ו-Mouse המסופקות עם סביבת הפיתוח.
שימו לב שבקר שמתנהג כעכבר או מקלדת עלול להעביר למחשב פקודות לפעולות עכבר שעלולות להקשות על צריבת תוכנה חדשה. רצוי להשתמש במפסק כלשהו שיחובר לאחת הכניסות הדיגיטליות של הכרטיס כדי לתת לתוכנה שרצה בו חיווי על כך שצריך להפסיק את פעילות המקלדת או העכבר.

הכרטיס נתמך החל מגרסת 1.0.1 של סביבת הפיתוח.
במחשבים המריצים Windows יש צורך להתקין קובץ INF כדי שהכרטיס יזוהה.

כרטיס פיתוח זה הוא בחירה מצויינת למי שרוצה להכנס לתחום הבקרים. הכרטיס יכול לבחור לבד את מקור המתח מחיבור USB, ממחבר מתח 2.1 מ"מ (פלוס בפין הפנימי) או אספקה ישירה לפינים Vin ו-Gnd במחבר ה-Power. חיבור המתח מה-USB עובר דרך פיוז אוטומטי שמגן על המחשב במקרה של קצרים במעגל. הפיוז ינתק את אספקת המתח בצריכה מעל 500mA ויחבר שוב אחרי שהקצר יוסר.
על מחבר ה-Power אפשר להשתמש במתח של 5V ו-3.3V מיוצבים לחיבור רכיבים אחרים.
כל קווי ה-IO של הכרטיס עובדים ב-0-5V ומסוגלים לספק/לקבל עד 40mA.

אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות.

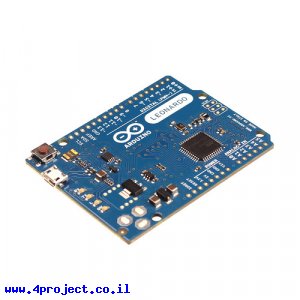

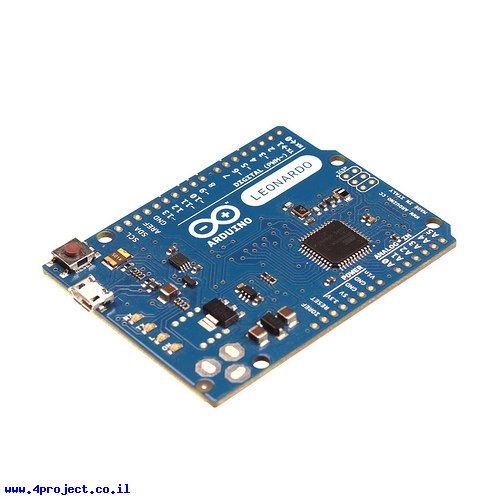

כרטיס זה מגיע בלי המחברים, כפי שהוא מופיע בתמונות.



הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מאפיינים:

  • דגם: Leonardo No Headers
  • יצרן: Arduino Team
  • בקר: ATmega32U4
  • מתח כניסה: 7 - 12 V
  • מתח עבודה: 5 V
  • זרם ליציאת IO: 40 mA
  • זרם ליציאת 3.3V: 50 mA
  • מספר קווי DIO: 20
  • מספר קווי PWM: 7
  • מספר קווי ADC: 12
  • זיכרון FLASH: 32 KBytes
  • זיכרון RAM: 2.5 KBytes
  • זיכרון EEPROM: 1 KBytes
  • תדר: 16 MHz
  • תקשורת: USB ,UART TTL,I2C ,SPI
  • חיבור: USB-microB
  • אורך: 77 מ"מ
  • רוחב: 53 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 30 גרם
  • אריזה מינימלית: קופסה קטנה
