מנועי סרוו טוריים מתחברים לערוץ תקשורת ומופעלים ע"י שליחת פקודות לכל מנוע בנפרד דרך מתאם/בקר מנוע מיוחד.
ערוץ התקשורת הוא דו-כיווני, כך שהמנועים יכולים גם להחזיר מידע. מנוע זה יכול לספק נתונים עבור: עומס, מיקום, מהירות, מתח, זרם, טמפרטורה.

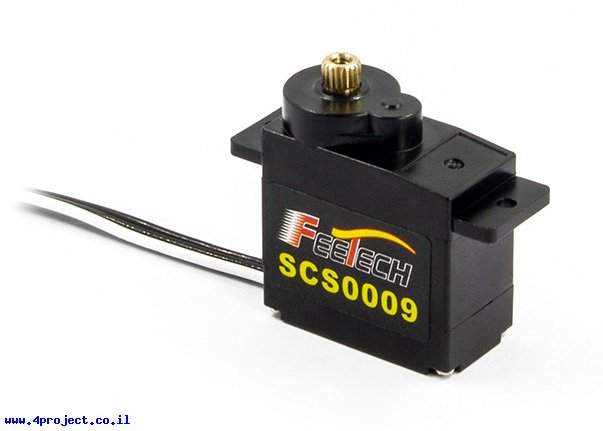

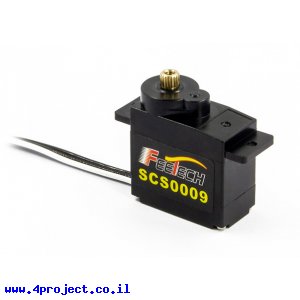

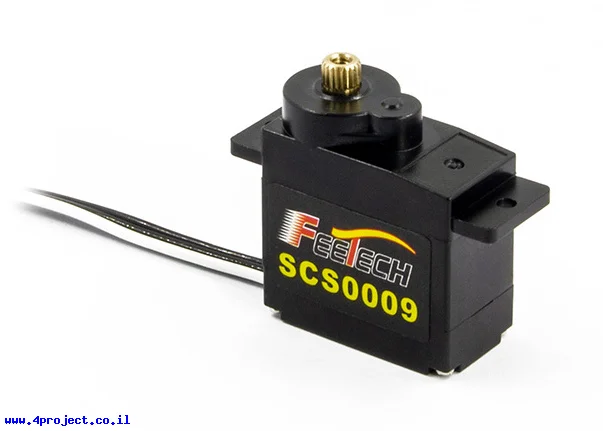

מנוע מדגם SC-0009 נראה כמו מנוע מיקרו רגיל, בעל ציר 20T.
דגם מנוע זה מיועד לעבודה במתחים בין 4V ל-7.4V, אך מוגדר כמנוע שמיועד לעבוד במתח של 6V. טווח מתחים הרחב מאפשר להפעיל את המנוע מסוללות שונות.
יש לבחור מתאם/בקר מנוע סרוו TTL שתומך בטווח מתחים אלה.
כל המנועים מגיעים מהמפעל עם אותו מזהה ID. תצטרכו לצרוב לכל מנוע מזהה ID ייחודי כדי שאפשר יהיה לפנות לכל אחד בנפרד.
מנוע זה מתבסס על פוטנציאומטר איכותי לקביעת מיקום, מה שמאפשר לו תנועה של 300 מעלות. הפוטנציאומטר מתורגם לאותות ברזולוציה של 10bit, כך שדיוק המיקום יכול להגיע ל-0.29 מעלות.
מעגל הבקרה בתוך המנוע מספק מגוון רחב מאוד של הגדרות, ביניהן: קביעת זווית כמו מנועי סרוו הרגילים, עבודה רציפה כמו מנוע DC, שליטה על המהירות ותאוצות (slow start, slow stop) וכו'.
המנוע מגיע עם אביזרים המתחברים לציר, ברגים, מפצל חיבורים כדי לשרשר מספר מנועים וכבל.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: FEETECH
- דגם: SC-0009 7.4V
- דגם: SCS0009
- גודל מנוע: סרוו - מיקרו (Micro)
- משקל: 13.2 גרם
- כח סיבוב: 1.89 kg-cm @ 4.8V
- כח סיבוב: 2.3 kg-cm @ 6V
- סוג מנוע: סרוו (Servo)
- מהירות סיבוב: 0.125 sec/60deg @ 4.8V
- מהירות סיבוב: 0.10 sec/60deg @ 6V
- מהירות סיבוב: 80 rpm @ 4.8V
- מהירות סיבוב: 100 rpm @ 6V
- סוג תמסורת: מתכתי
- סוג מנוע סרוו: דיגיטלי
- צורת ציר: 20T
- תנועה מקסימלית: 300 מעלות
- מתח עבודה: 4.0~7.4V
- זרם מנוחה: 5mA @ 4.8V
- זרם תקיעה: 800mA @ 4.8V
- זרם סיבוב חופשי: 1A @ 6V
- תקשורת: TTL
- אורך: 23.2mm
- רוחב: 12.1mm
- גובה: 25.25 מ"מ
