מנוע סרוו TTL (סטנדרטי, שני צירים) - SC-1500 7.4V

מספר קטלוגי: 4P-7184 / SC-1500-C001
מחיר / מחירים
75.80 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 20


אמורות להיות לנו 20 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי לאחר הזמנה באתר


הזמנה

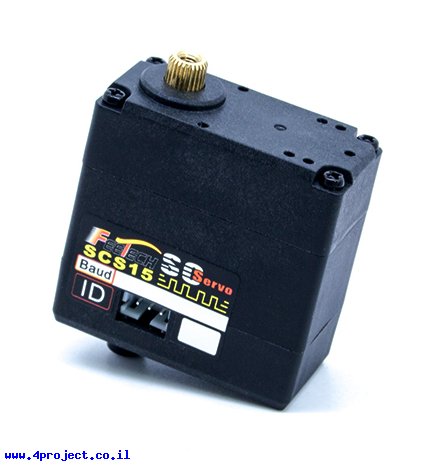

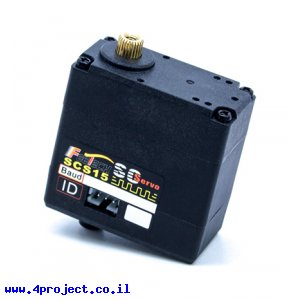

מנוע סרוו TTL (סטנדרטי, שני צירים) - SC-1500 7.4V
לחץ להגדלה
התמונות להמחשה בלבד
זהו מנוע סרוו טורי המתקשר דרך ערוץ תקשורת TTL, דגם SC-1500 הפועל במתחים בין 4V ל-8.4V.

מנועי סרוו טוריים מתחברים לערוץ תקשורת ומופעלים ע"י שליחת פקודות לכל מנוע בנפרד דרך מתאם/בקר מנוע מיוחד.
ערוץ התקשורת הוא דו-כיווני, כך שהמנועים יכולים גם להחזיר מידע. מנוע זה יכול לספק נתונים עבור: עומס, מיקום, מהירות, מתח, זרם, טמפרטורה.

מנועים מדגם SC-1500 מותאמים במיוחד לרובוטיקה וכוללים צירים משני הצדדים. בצד אחד ציר פופולרי בעל 25 שיניים, ידוע גם כ-3F, ובצידו השני ציר עגול כחלק ממארז המנוע, שמספק תמיכה מכנית נוספת.
המנוע מגיע עם אביזרים לחיבור שני הצירים.

דגם מנוע זה מיועד לעבודה במתחים בין 4V ל-8.4V, אך מוגדר כמנוע שמיועד לעבוד במתח של 7.4V. טווח מתחים הרחב מאפשר להפעיל את המנוע מסוללות שונות.
יש לבחור מתאם/בקר מנוע סרוו TTL שתומך בטווח מתחים אלה.

כל המנועים מגיעים מהמפעל עם אותו מזהה ID. תצטרכו לצרוב לכל מנוע מזהה ID ייחודי כדי שאפשר יהיה לפנות לכל אחד בנפרד.

מנוע זה מתבסס על פוטנציאומטר איכותי לקביעת מיקום, מה שמאפשר לו תנועה של 220 מעלות. הפוטנציאומטר מתורגם לאותות ברזולוציה של 10bit, כך שדיוק המיקום יכול להגיע ל-0.215 מעלות.

מעגל הבקרה בתוך המנוע מספק מגוון רחב מאוד של הגדרות, ביניהן: קביעת זווית כמו מנועי סרוו הרגילים, עבודה רציפה כמו מנוע DC, שליטה על המהירות ותאוצות (slow start, slow stop) וכו'.

המנוע מגיע עם אביזרים המתחבר לצירים, ברגים, חיבורי אלומיניום בצורת "ח" וכבל לשרשור בין המנועים וחיבור למתאם/בקר מנוע TTL.





מחלקות עם מוצרים דומים:

מאפיינים:

  • יצרן: FEETECH
  • דגם: SC-1500 7.4V
  • דגם: SC-1500-C001
  • גודל מנוע: סרוו - סטנדרטי (Standard)
  • משקל: 58 גרם
  • כח סיבוב: 14.2 kg-cm @ 6V
  • כח סיבוב: 15.6 kg-cm @ 7.4V
  • סוג מנוע: סרוו (Servo)
  • מהירות סיבוב: 0.185 sec/60deg @ 6V
  • מהירות סיבוב: 0.156 sec/60deg @ 7.4V
  • מהירות סיבוב: 54 rpm @ 6V
  • מהירות סיבוב: 64 rpm @ 7.4V
  • סוג תמסורת: מתכתי
  • סוג מנוע סרוו: דיגיטלי
  • תמיכת ציר: מיסב (Ball bearing)
  • צורת ציר: 3F-25T
  • תנועה מקסימלית: 220 מעלות
  • מתח עבודה: 4V~8.4V
  • זרם מנוחה: 9mA
  • זרם תקיעה: 2.2A @ 6V
  • זרם תקיעה: 2.5A @ 7.4V
  • זרם סיבוב חופשי: 700mA @ 6V
  • זרם סיבוב חופשי: 800mA @ 7.4V
  • תקשורת: TTL
  • אורך: 40.2 מ"מ
  • רוחב: 20 מ"מ
  • גובה: 40.4 מ"מ
