מנועי סרוו טוריים מתחברים לערוץ תקשורת ומופעלים ע"י שליחת פקודות לכל מנוע בנפרד דרך מתאם/בקר מנוע מיוחד.
ערוץ התקשורת הוא דו-כיווני, כך שהמנועים יכולים גם להחזיר מידע. מנוע זה יכול לספק נתונים עבור: עומס, מיקום, מהירות, מתח, זרם, טמפרטורה.

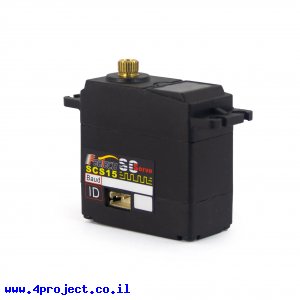

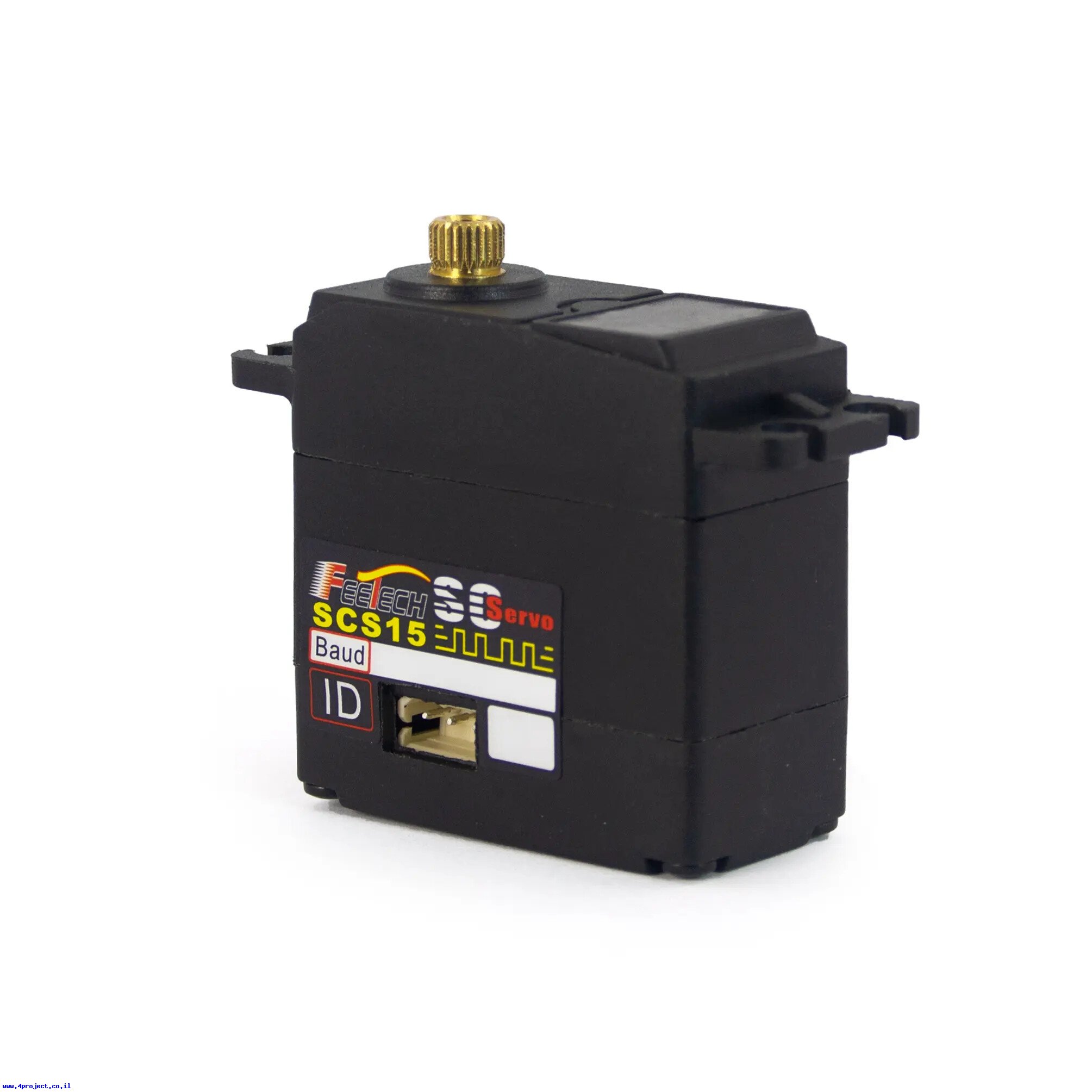

מנוע זה, מדגם SC-1500 נראה כמו מנוע בגודל סטנדרטי רגיל, בעל ציר 25T הידוע גם כ-3F. למנוע זה יש ציר אחד. ישנו מנוע תחת אותו שם דגם עם שני צירים, כך הוא גם מופיע במפרט המצורף. חוץ מזה שלמנוע הזה יש ציר אחד, כל שאר הנתונים זהים.
דגם מנוע זה מיועד לעבודה במתחים בין 4V ל-8.4V, אך מוגדר כמנוע שמיועד לעבוד במתח של 7.4V. טווח מתחים הרחב מאפשר להפעיל את המנוע מסוללות שונות.
יש לבחור מתאם/בקר מנוע סרוו TTL שתומך בטווח מתחים אלה.
כל המנועים מגיעים מהמפעל עם אותו מזהה ID. תצטרכו לצרוב לכל מנוע מזהה ID ייחודי כדי שאפשר יהיה לפנות לכל אחד בנפרד.
מנוע זה מתבסס על פוטנציאומטר איכותי לקביעת מיקום, מה שמאפשר לו תנועה של 220 מעלות. הפוטנציאומטר מתורגם לאותות ברזולוציה של 10bit, כך שדיוק המיקום יכול להגיע ל-0.215 מעלות.
מעגל הבקרה בתוך המנוע מספק מגוון רחב מאוד של הגדרות, ביניהן: קביעת זווית כמו מנועי סרוו הרגילים, עבודה רציפה כמו מנוע DC, שליטה על המהירות ותאוצות (slow start, slow stop) וכו'.
המנוע מגיע עם אביזר המתחבר לציר, ברגים וכבל חיבור למתאם/בקר מנוע TTL.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: FEETECH
- דגם: SC-1500 7.4V
- דגם: SC-1500-C002
- גודל מנוע: סרוו - סטנדרטי (Standard)
- משקל: 58 גרם
- כח סיבוב: 14.2 kg-cm @ 6V
- כח סיבוב: 15.6 kg-cm @ 7.4V
- סוג מנוע: סרוו (Servo)
- מהירות סיבוב: 0.185 sec/60deg @ 6V
- מהירות סיבוב: 0.156 sec/60deg @ 7.4V
- מהירות סיבוב: 54 rpm @ 6V
- מהירות סיבוב: 64 rpm @ 7.4V
- סוג תמסורת: מתכתי
- סוג מנוע סרוו: דיגיטלי
- תמיכת ציר: מיסב (Ball bearing)
- צורת ציר: 3F-25T
- תנועה מקסימלית: 220 מעלות
- מתח עבודה: 4V~8.4V
- זרם מנוחה: 9mA
- זרם תקיעה: 2.2A @ 6V
- זרם תקיעה: 2.5A @ 7.4V
- זרם סיבוב חופשי: 700mA @ 6V
- זרם סיבוב חופשי: 800mA @ 7.4V
- תקשורת: TTL
- אורך: 40.2 מ"מ
- רוחב: 20 מ"מ
- גובה: 40.4 מ"מ
