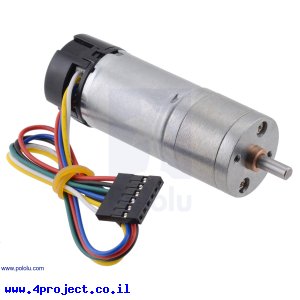

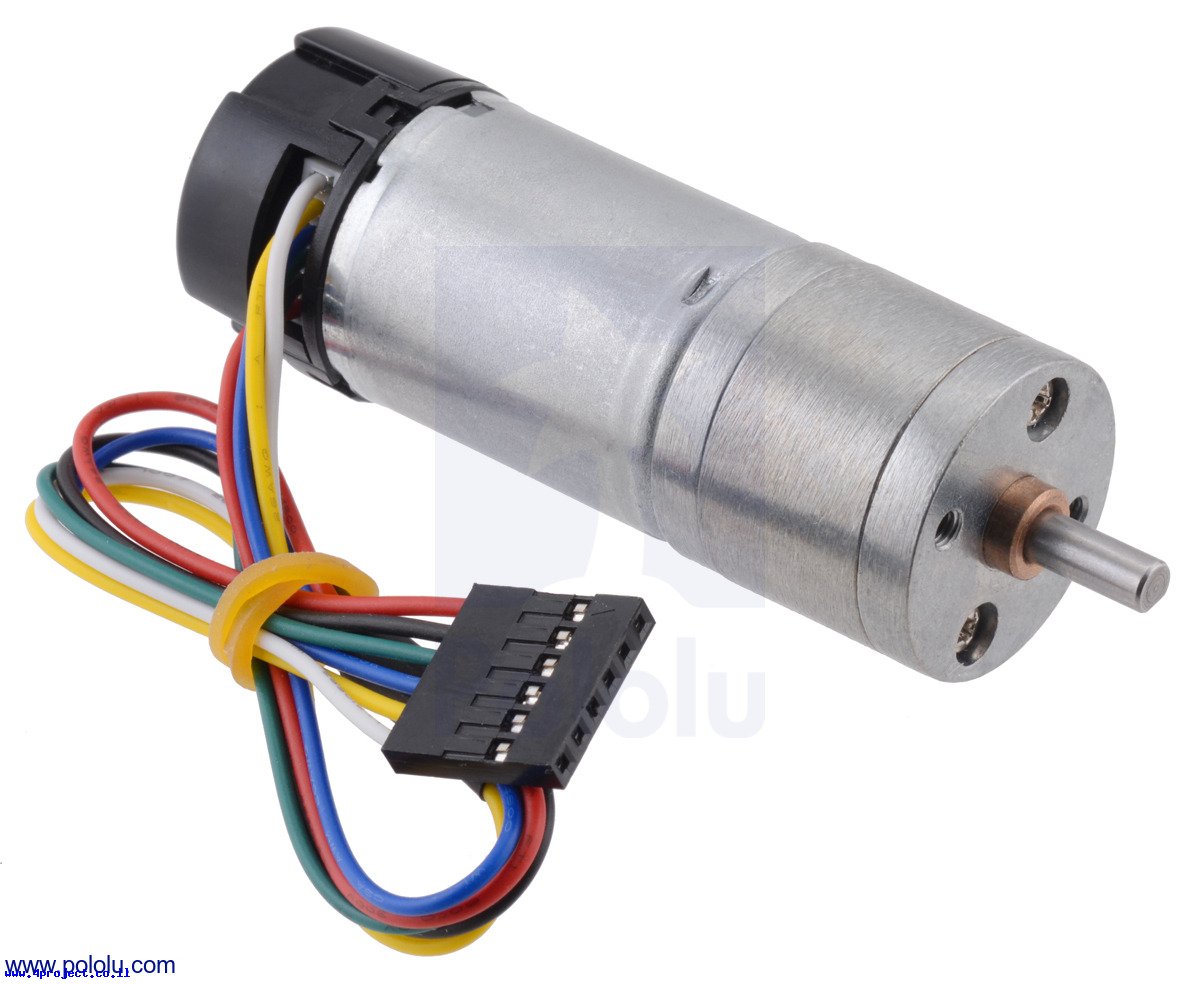

מנוע HP 25Dx54L מהירות 130rpm @ 6V עם מקודד

מספר קטלוגי: 4P-1418 / POL-2275
מחיר / מחירים
172.90 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 3 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

זה הוא מנוע High Power (HP) איכותי עם תיבת העברה עשויה מתכת בעלת יחס העברה של 74.83:1. לתיבה יש ציר באורך של 8 מ"מ בצורת D בקוטר של 4 מ"מ.
מנוע של מוצר זה חזק יותר ממוצר מקביל עם יחס העברה זהה.

מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 48 שינויים לסיבוב הציר, כלומר תוכלו למדוד 3591.84 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.

מהמנוע יוצאים 6 חוטים: אדום ושחור מספקים מתח למנוע, ירוק מחובר לאדמה של מעגל המקודד, כחול מספק את מתח Vcc למעגל המקודד (בין 3.5V ל-20V) וחוטים לבן וצהוב משמשים כשתי יציאות המקודד המוזזות כ-90 מעלות במופע שלהם.
יציאות המקודד נותנים פולסים בין אדמה ל-Vcc המסופקים. ע"י ניתוח של כל העליות וירידות של שני קווי הפולסים אפשר לספור 48 שינויים לסיבוב. ספירת רק עליות של קו אחד יספק 12 שינויים לסיבוב המנוע. מעגל המקודד צורך כ-10mA.

על הלוח הקדמי של המנוע יש שני חורים להברגת ברגים M3 (קוטר 3 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 25 מ"מ המגיע עם ברגים מתאימים.

מנוע זה מיועד לעבוד במתח של 6V, אבל לא תהיה לו בעיה לעבוד במתחים נמוכים וגבוהים יותר, בין 3 ל-9 וולט. מתחים נמוכים מזה כנראה לא יזיזו את המנוע ומתחים גבוהים יכולים לשרוף אותו או לקצר את החיים שלו.

כל המנועים ממשפחת ה-25 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה. חלק מהדגמים ממשפחה זו כוללים אנקודר מובנה לבקרת המהירות.

מאפיינים:

  • דגם: 25Dx54L HP
  • סוג תמסורת: מתכתי
  • יחס העברה: 74.83:1
  • מהירות סיבוב: 130 rpm @ 6V
  • מקודד: מובנה
  • מתח עבודה: 6 V
  • זרם: 550 mA @ 6V
  • זרם תקיעה: 6.5 A
  • כח סיבוב: 11 kg-cm
  • משקל: 103 גרם
  • אורך: 66 מ"מ
  • קוטר: 25 מ"מ
  • אורך ציר: 8 מ"מ
  • קוטר ציר: 4 מ"מ
  • צורת ציר: D

נתוני משלוח [?]:

  • משקל: 110 גרם
  • אריזה מינימלית: קופסה קטנה
