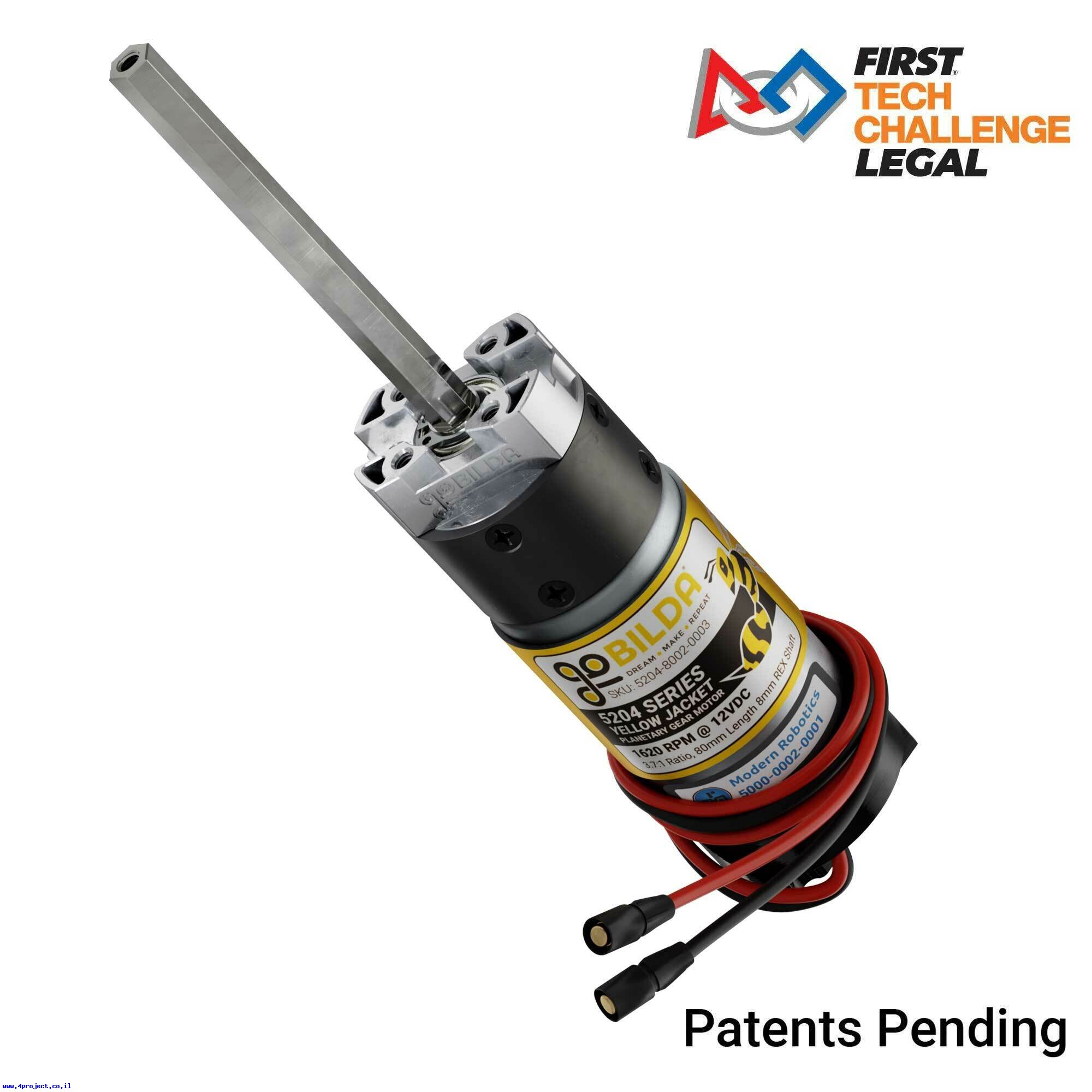

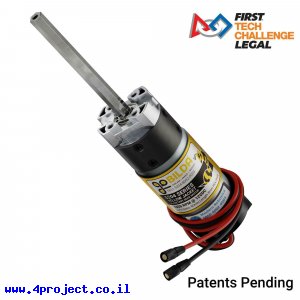

מנוע זה מבוסס על מנוע DC של חברת Modern Robotics מדגם MATRIX, מה שמאפשר שימוש בו בתחרויות FTC (בדקו את תקנון התחרות כדי לוודא זאת).
ציר ה-REX מוחזק ע"י שני מיסבים בתוך תיבת ההעברה ומספק יותר כח אחיזה מאשר ציר D בקוטר 6 מ"מ.
אורך הציר מאפשר לעבור דרך פרופיל goRAIL בלי שיש צורך ברכיבים מאריכים נוספים, ונשאר עוד הרבה מקום כדי לחבר רכזת Hyper חזקה.
מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 28 שינויים לסיבוב הציר, כלומר תוכלו למדוד 103.6 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.
שני החוטים שיוצאים מהמנוע מסתיימים במחבר Bullet 3.5mm זכר. תצטרכו כבל עם מחבר Bullet נקבה כדי להתחבר.
מחבר המקודד מובנה בתוך המכסה האחורי של המנוע, תצטרכו כבל עם מחבר JST-XH עם 4 קווים כדי להתחבר. מתח הפעולה של המקודד הוא בין 3.3V ל-5V.
במנועים מסדרת 5204 תיבת ההעברה גדולה יותר כדי לאפשר גלגלי שיניים גדולים ואיכותיים יותר, וגם הלוח הקדמי שופר כדי לאפשר הרכבה צמודה יותר של רכיבים אחרים.
על הלוח הקדמי של המנוע יש 4 חורים להברגת ברגים M4 (קוטר 4 מ"מ) להרכבה. אם אתם משתמשים במחזיק מנוע שמתהדק על המנוע, תצטרכו אחד בקוטר 36 מ"מ, שצריך להדק על החלק השחור של התיבה.
הברגת ברגים ארוכים לתוך החורים של הלוח הקדמי יכולים לפגוע בתיבת העברה. אורך המקסימלי שיכול להיכנס פנימה הוא 10 מ"מ.
מנוע זה מיועד לעבוד במתח של 12V.
שימו לב:
כח המנוע הרשום במאפיינים הוא תיאורטי ונגזר מכח המנוע ללא התיבה כפול יחס ההעברה. בגלל יחס העברה הגבוה מאוד, אם תתקעו את ציר המנוע רוב הסיכויים שהתיבה תשבר. יש להימנע מתקיעת הציר. יחס ההעברה הגבוה של התיבה מאפשר להגיע למהירויות סיבוב נמוכות ולא בהכרח לקבל את הכח הרשום.
שימו לב:
מנועים אלה לא נועדו לעבודה רציפה ממושכת.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: 36Dx108L
- סוג מנוע: DC
- גודל מנוע: 36D
- סוג תמסורת: מתכתי Planetary
- יחס העברה: 3.7:1
- מהירות סיבוב: 1620 rpm @ 12V
- מקודד: מובנה
- מתח עבודה: 12V
- זרם: 250mA @ 12V
- זרם תקיעה: 9.2A
- כח סיבוב: 5.4 kg-cm
- משקל: 411 גרם
- אורך: 108 מ"מ
- קוטר: 36 מ"מ
- אורך ציר: 79.5 מ"מ
- קוטר ציר: 8 מ"מ REX
- צורת ציר: משושה
