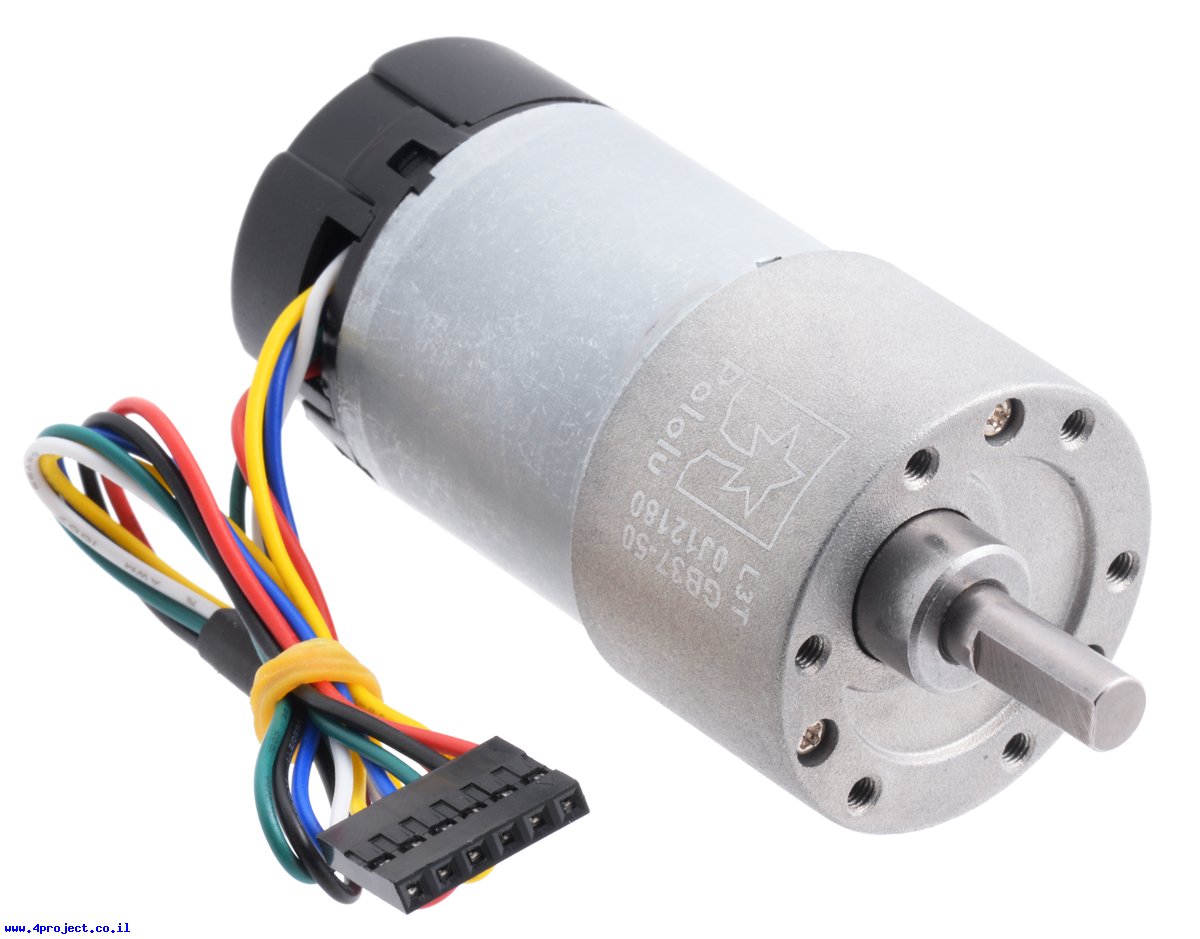

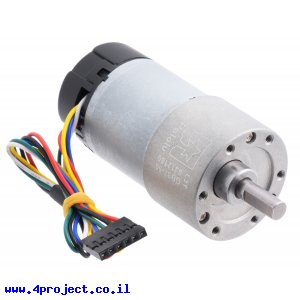

מנוע 37Dx70L מהירות 200rpm @ 12V עם מקודד

מספר קטלוגי: 4P-5544 / POL-2824
מחיר / מחירים
187.00 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 4 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

זה הוא מנוע חזק ואיכותי עם תיבת העברה עשויה מתכת בעלת יחס העברה של 50:1. לתיבה יש ציר באורך של 15.5 מ"מ בצורת D בקוטר של 6 מ"מ.

מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 64 שינויים לסיבוב הציר, כלומר תוכלו למדוד 3200 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.
לגרסה זו של המנוע יש מכסה פלסטיק המגן על מנגנון המקודד. את המכסה אפשר להוריד בקלות אם תרצו להקטין קצת את האורך של המנוע.

מהמנוע יוצאים 6 חוטים: אדום ושחור מספקים מתח למנוע, ירוק מחובר לאדמה של מעגל המקודד, כחול מספק את מתח Vcc למעגל המקודד (בין 3.5V ל-20V) וחוטים לבן וצהוב משמשים כשתי יציאות המקודד המוזזות כ-90 מעלות במופע שלהם.
יציאות המקודד נותנים פולסים בין אדמה ל-Vcc המסופקים. ע"י ניתוח של כל העליות וירידות של שני קווי הפולסים אפשר לספור 64 שינויים לסיבוב. ספירת רק עליות של קו אחד יספק 16 שינויים לסיבוב המנוע. מעגל המקודד צורך כ-10mA.

על הלוח הקדמי של המנוע יש 6 חורים להברגת ברגים M3 (קוטר 3 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 37 מ"מ המגיע עם ברגים מתאימים.
הברגת ברגים ארוכים לתוך החורים יכולים לפגוע בתיבת העברה. לא מומלץ להבריג ברגים יותר מ-3 מ"מ באורך הנכנס לתוך המנוע.

מנוע זה מיועד לעבוד במתח של 12V, אבל יתחיל להסתובב גם ב-1V.

כל המנועים ממשפחת ה-37 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה. חלק מהדגמים ממשפחה זו כוללים מקודד מובנה לבקרת המהירות.

מאפיינים:

  • דגם: 37Dx70L
  • סוג תמסורת: מתכתי
  • יחס העברה: 50:1
  • מהירות סיבוב: 200 rpm @ 12V
  • מקודד: מובנה
  • מתח עבודה: 12 V
  • זרם: 300 mA @ 12V
  • זרם תקיעה: 5 A
  • כח סיבוב: 12 kg-cm
  • משקל: 225 גרם
  • אורך: 70 מ"מ
  • קוטר: 37 מ"מ
  • אורך ציר: 15.5 מ"מ
  • קוטר ציר: 6 מ"מ
  • צורת ציר: D

נתוני משלוח (הסבר):

  • משקל: 230 גרם
  • אריזה מינימלית: קופסה קטנה
