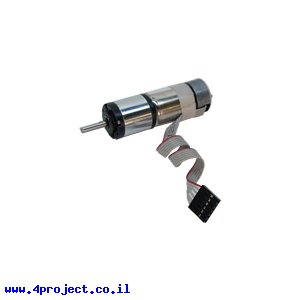

מנוע 22Dx63L מהירות 116rpm @ 12V עם מקודד

מספר קטלוגי: 4P-4922 / SC-638298
מחיר / מחירים
298.10 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 6 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

זה הוא מנוע חזק ואיכותי עם תיבת העברה מסוג Planetary עשויה מתכת בעלת יחס העברה של 104:1. לתיבה יש ציר באורך של 15 מ"מ בצורת D בקוטר של 4 מ"מ.

מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 3 שינויים לסיבוב הציר, כלומר עם תיבת העברה ביחס של 104:1 תוכלו למדוד 312 שינויים לסיבוב אחד של ציר היציאה של התיבה.

על הלוח הקדמי של המנוע יש 4 חורים להברגת ברגים M2 (קוטר 2 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע המותאם במיוחד למנועים אלה.
הברגת ברגים ארוכים לתוך החורים יכולים לפגוע בתיבת העברה. לא מומלץ להבריג ברגים יותר מ-3 מ"מ באורך הנכנס לתוך המנוע.

מנוע זה מיועד לעבוד במתח של 12V, אבל יתחיל להסתובב גם ב-3V.

כל המנועים ממשפחת ה-22 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה.

שימו לב:
בגלל יחס העברה גבוה מאוד, אם תתקעו את ציר המנוע רוב הסיכויים שהתיבה תשבר. יש להימנע מתקיעת הציר.

מאפיינים:

  • דגם: 22Dx63L
  • סוג תמסורת: מתכתי Planetary
  • יחס העברה: 104:1
  • מהירות סיבוב: 116 rpm @ 12V
  • מקודד: מובנה
  • מתח עבודה: 3 - 12V
  • זרם: 200 mA @ 12V
  • זרם תקיעה: 4.9 A
  • כח סיבוב: 11.5 kg-cm
  • משקל: 110 גרם
  • אורך: 62.7 מ"מ
  • קוטר: 22 מ"מ
  • אורך ציר: 15 מ"מ
  • קוטר ציר: 4 מ"מ
  • צורת ציר: D

נתוני משלוח [?]:

  • משקל: 110 גרם
  • אריזה מינימלית: קופסה קטנה
