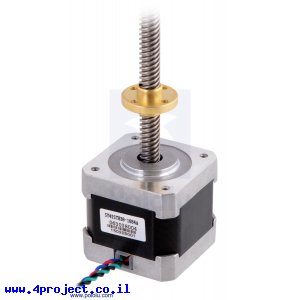

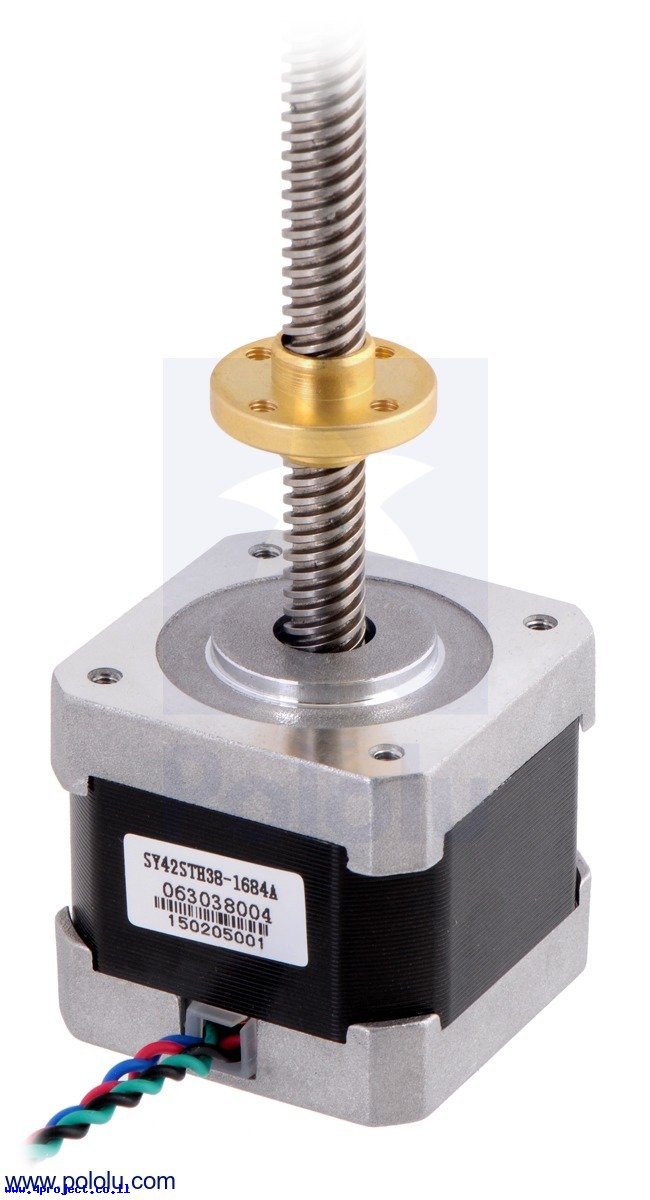

האום מבצע תנועה של 8 מ"מ לסיבוב מלא של הציר. המנוע עושה 200 צעדים, כך שהאום ינוע 0.04 מ"מ בצעד מלא אחד של המנוע.
מכיוון שבקרי מנועי הצעד המודרניים ממשים MicroStepping, רזולוציה של התנועה יכולה לגדול אף יותר.
למשל עם MicroStepping של 1/32 אפשר להגיע ל-1.25um או 0.00125 מ"מ.
לא מומלץ לחתוך את המוט כדי להקטין את אורך מכיוון שהחתך יפגע בקצה ההברגה יכול לגרום נזק לאום אם תרצו להוציא אותו.
מידות המנוע מותאמות להגדרת המידות NEMA17.
כדי להפעיל מנוע צעד, אתם צריכים מעגל בקרה ודחיפת זרם מיוחד שיכול להפעיל את הסלילים של המנוע בתזמון הנכון.
אפשר להפעיל את המנוע גם במתח גבוה יותר, אבל צריך לדאוג שזרם מבקר מנוע צעד יוגבל ל-1.7A מקסימום כדי לא לפגוע בסלילי המנוע.
כאשר אתם משתמשים במתח גבוה יותר, המעגלים יוכלו להגיע לזרם הרצוי מהר יותר, כך שתוכלו להפעיל את המנוע במהירויות גבוהות יותר.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: SY42STH38-1684A
- יצרן: SOYO
- גודל מנוע: NEMA 17
- סוג מנוע: צעד (Stepper)
- זווית צעד: 1.8 מעלות
- סוג סליל: bi-polar
- מתח עבודה: 2.8V
- זרם: 1.7A
- התנגדות: 1.65Ω per coil
- השראה: 3.2mH per coil
- כח החזקה: 3.7 kg-cm
- קוטר ציר: 8 מ"מ
- צורת ציר: הברגה
- אורך ציר: 18 ס"מ
- הברגה: ACME 8/8mm
- אורך: 42.3 מ"מ
- רוחב: 42.3 מ"מ
- גובה: 38 מ"מ
