מנוע צעד 200 צעדים עם בורג הולכה 28 ס"מ, 42x38 מ"מ, 2.8V/1.7A

מספר קטלוגי: 4P-3739 / POL-2268
מחירים
255.30 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 3 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

לקוחות נכבדים,
השבוע (4-8/12) המחסן יהיה פחות זמין לאיסופים בשעות הבוקר.
ביום שישי (9/12) המחסן יהיה סגור.
עמכם הסליחה.

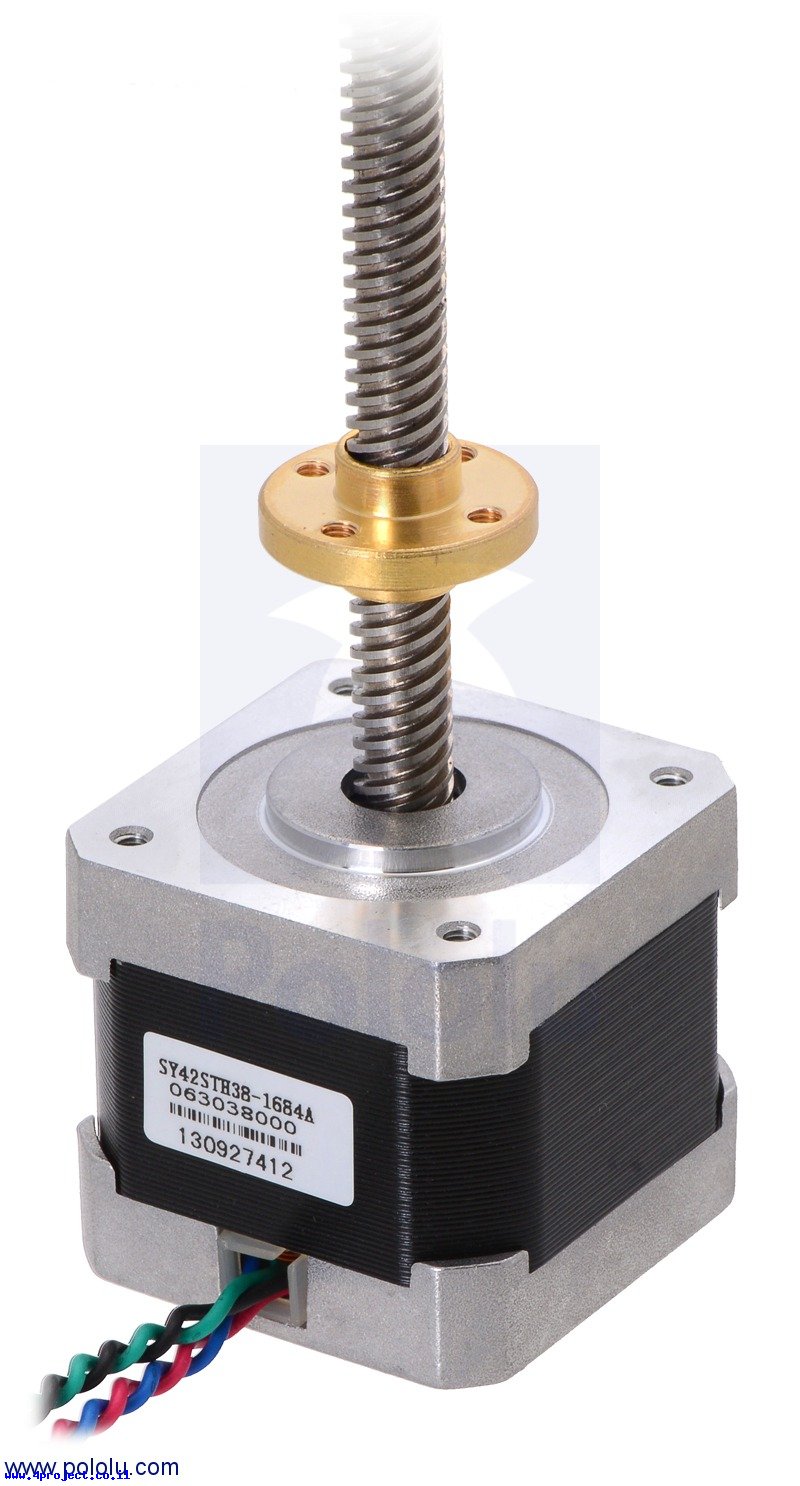

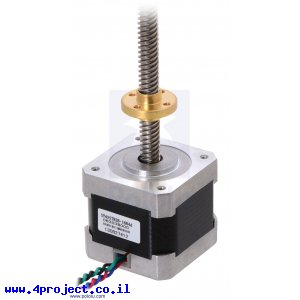

זה הוא מנוע צעד עם מוט הברגה באורך של 28 ס"מ ואום נחושת הרוכב על המוט.
האום מבצע תנועה של 8 מ"מ לסיבוב מלא של הציר. המנוע עושה 200 צעדים, כך שהאום ינוע 0.04 מ"מ בצעד מלא אחד של המנוע.
מכיוון שבקרי מנועי הצעד המודרניים ממשים MicroStepping, רזולוציה של התנועה יכולה לגדול אף יותר.
למשל עם MicroStepping של 1/32 אפשר להגיע ל-1.25um או 0.00125 מ"מ.

לא מומלץ לחתוך את המוט כדי להקטין את אורך מכיוון שהחתך יפגע בקצה ההברגה יכול לגרום נזק לאום אם תרצו להוציא אותו.

מידות המנוע מותאמות להגדרת המידות NEMA17.

כדי להפעיל מנוע צעד, אתם צריכים מעגל בקרה ודחיפת זרם מיוחד שיכול להפעיל את הסלילים של המנוע בתזמון הנכון.

אפשר להפעיל את המנוע גם במתח גבוה יותר, אבל צריך לדאוג שזרם מבקר מנוע צעד יוגבל ל-1.7A מקסימום כדי לא לפגוע בסלילי המנוע.
כאשר אתם משתמשים במתח גבוה יותר, המעגלים יוכלו להגיע לזרם הרצוי מהר יותר, כך שתוכלו להפעיל את המנוע במהירויות גבוהות יותר.

מאפיינים:

  • דגם: SY42STH38-1684A
  • יצרן: SOYO
  • זווית צעד: 1.8 מעלות
  • סוג סליל: bi-polar
  • מתח עבודה: 2.8V
  • זרם: 1.7 A
  • התנגדות: 1.65 Ohm per coil
  • השראה: 3.2 mH per coil
  • כח החזקה: 3.7 kg-cm
  • קוטר ציר: 8 מ"מ
  • צורת ציר: הברגה
  • אורך ציר: 28 ס"מ
  • אורך: 42.3 מ"מ
  • רוחב: 42.3 מ"מ
  • גובה: 38 מ"מ

נתוני משלוח [?]:

  • משקל: 450 גרם
  • אריזה מינימלית: מעטפה מרופדת
