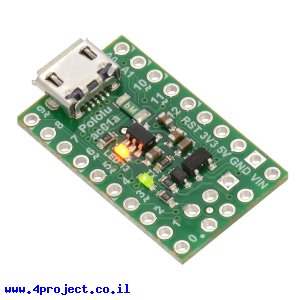

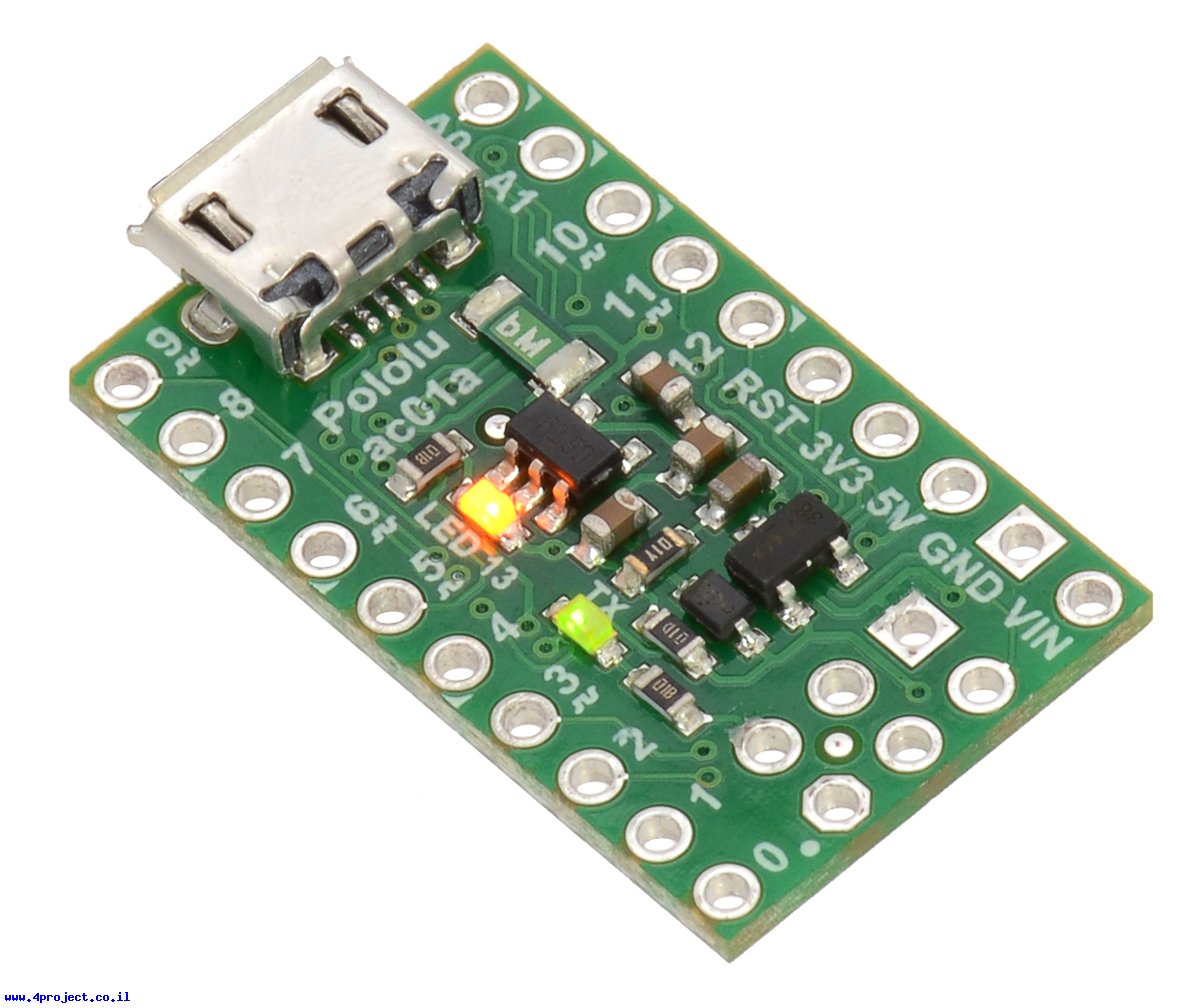

הכרטיס בנוי בצורת שבב רחב בעל 20 פינים ומתאים לעבודה במטריצה.
ל-A-Star 32U4 Micro יש 15 קווים דיגיטליים, 7 מהם יכולים להוציא אות PWM בצורה חומרתית, 8 מהם יכולים לשמש ככניסות אנלוגיות.
אפשר לקבל עוד 3 קווים דיגיטליים מקווי ה-ISP שיכולים לשמש לצריבת הבקר למי שלא רוצה לעבוד דרך סביבת הפיתוח של ארדואינו.
A-Star 32U4 Micro יכול לקבל את המתח מחיבור ה-MicroUSB שעל הכרטיס או חיבור של מתח בין 5.5V ל-15V לקו ה-VIN.
כניסת מתח מחיבור ה-USB מוגנת ע"י פיוז אוטומטי נגד צריכת זרם גבוהה וקו ה-VIN מוגן מפני מתח הפוך.
המעגל של ה-A-Star 32U4 Micro כולל שני מייצבים, אחד המוציא 5V במקרה ואתם מספקים את המתח דרך קו ה-VIN ואחד המספק 3.3V שיכול לשמש אתכם להזנת רכיבים נוספים.
תוכלו לקבל את המתחים האלה מקווים 5V ו-3.3V בהתאם.
שימו לב לא לצרוך יותר מ-50mA מקו ה-3.3V והזרם הכללי שנצרך ע"י המעגל והרכיבים המחוברים אליו צריך להיות קטן מ-100mA.
על הלוח תמצאו 2 לדים הניתנים לשליטה ע"י הקווים הדיגיטליים.
הכרטיס מגיע עם שורת פינים ישרים שתצרכו להלחים לבד וגם פינים 2x3 המתאימים לקווי ה-ISP.
הכרטיס מגיע ללא כבל USB.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: A-Star 32U4 Micro
- יצרן: Pololu
- בקר: ATmega32U4
- מתח עבודה: 5V
- מתח כניסה: 5.5V~15V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 15
- מספר קווי PWM: 7
- מספר קווי ADC: 8
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2.5 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-microB
- אורך: 25.4 מ"מ
- רוחב: 15.3mm
קישורים:
- מדריך למשתמש (קובץ PDF)
- שרטוט (קובץ PDF)
- שרטוט מכני (קובץ PDF)
- תוסף לסביבת ה-Arduino ודרייברים (קובץ ZIP)
- מפרט טכני (ATmega32U4) (קובץ PDF)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
