מנוע צעד 200 צעדים עם בורג הנעה 38 ס"מ, 42x38 מ"מ, 2.8V/1.7A

מספר קטלוגי: 4P-5722 / POL-2690
מחיר / מחירים
463.20 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 2

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 2 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

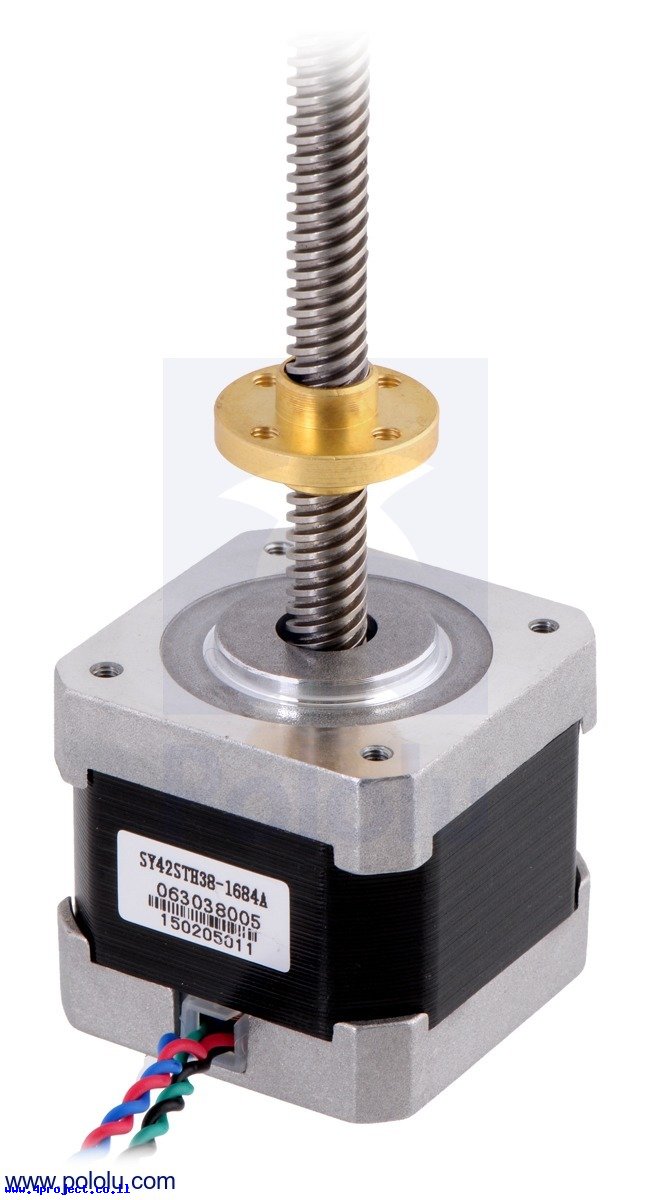

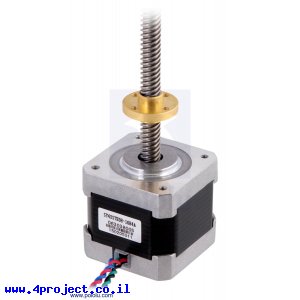

מנוע צעד 200 צעדים עם בורג הנעה 38 ס"מ, 42x38 מ"מ, 2.8V/1.7A
לחץ להגדלה
התמונות להמחשה בלבד
זה הוא מנוע צעד (Stepper Motor) עם מוט הברגה באורך של 38 ס"מ ואום נחושת הרוכב על המוט.
האום מבצע תנועה של 8 מ"מ לסיבוב מלא של הציר. המנוע עושה 200 צעדים, כך שהאום ינוע 0.04 מ"מ בצעד מלא אחד של המנוע.
מכיוון שבקרי מנועי הצעד המודרניים ממשים MicroStepping, רזולוציה של התנועה יכולה לגדול אף יותר.
למשל עם MicroStepping של 1/32 אפשר להגיע ל-1.25um או 0.00125 מ"מ.

לא מומלץ לחתוך את המוט כדי להקטין את אורך מכיוון שהחתך יפגע בקצה ההברגה יכול לגרום נזק לאום אם תרצו להוציא אותו.

מידות המנוע מותאמות להגדרת המידות NEMA17.

כדי להפעיל מנוע צעד, אתם צריכים מעגל בקרה ודחיפת זרם מיוחד שיכול להפעיל את הסלילים של המנוע בתזמון הנכון.

אפשר להפעיל את המנוע גם במתח גבוה יותר, אבל צריך לדאוג שזרם מבקר מנוע צעד יוגבל ל-1.7A מקסימום כדי לא לפגוע בסלילי המנוע.
כאשר אתם משתמשים במתח גבוה יותר, המעגלים יוכלו להגיע לזרם הרצוי מהר יותר, כך שתוכלו להפעיל את המנוע במהירויות גבוהות יותר.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: SY42STH38-1684A
  • יצרן: SOYO
  • גודל מנוע: NEMA 17
  • זווית צעד: 1.8 מעלות
  • סוג סליל: bi-polar
  • מתח עבודה: 2.8V
  • זרם: 1.7A
  • התנגדות: 1.65 Ohm per coil
  • השראה: 3.2 mH per coil
  • כח החזקה: 3.7 kg-cm
  • קוטר ציר: 8 מ"מ
  • צורת ציר: הברגה
  • אורך ציר: 38 ס"מ
  • הברגה: ACME 8/8mm
  • אורך: 42.3 מ"מ
  • רוחב: 42.3 מ"מ
  • גובה: 38 מ"מ
