מבוא
כשמישהו מזכיר את המילה חוט, רוב הסיכויים שהוא מתכוון למוצר גמיש ועגול שהקוטר שלו יכולה להיות בין כמה מילימטרים לכמה סנטימטרים. חוט יכול להתייחס למוצר מכני או חשמלי (נכון לאנגלית, בעברית למילה יש גם משמעות של חוט תפירה/סריגה/קשירה וכו'). דוגמה לחוט/כבל מכני יכול להיות ה-guy-wire, אבל המדריך הזה מתרכז בחיווט חשמלי.בתמונה: חוט רב גידי בעל 3 מוליכים

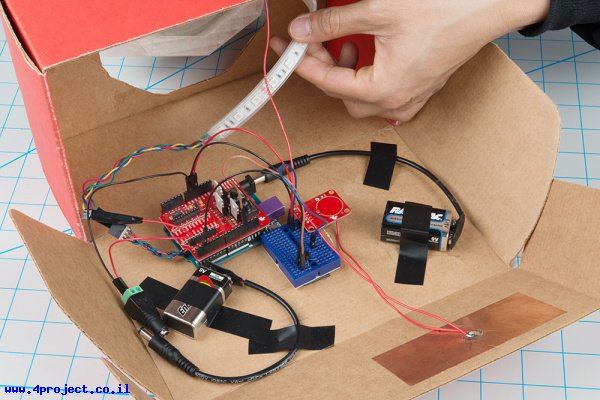

חוט חשמלי הוא עמוד השדרה של החברה שלנו. בבית יש חוטים כדי להדליק אורות, לחמם את התנור ואפילו לדבר בטלפון. החוט מאפשר לזרם לזרום ממקום אחד לאחר. לרוב החוטים יש בידוד המקיף את הליבה המתכתית. מבודד חשמלי הוא חומר שהמטענים החשמליים הפנימיים שלו לא זזים בחופשיות, לכן הוא לא מוליך זרם חשמלי. ובכל זאת לא קיים מבודד מושלם. למרות שיש חומרים, כמו זכוכית, נייר, טפלון - בעלי התנגדות גבוהה והם מבודדים חשמליים טובים. הבידוד קיים כי נגיעה בחוט חשוף תאפשר זרימה של הזרם דרך גוף האדם (לא טוב) או לתוך חוט אחר שלא התכוונו לכך.
מדריכים מומלצים:
הנה כמה נושאים שאולי תרצו ללמוד לפני שתקראו על החוטים:- TODO: How to Solder: Through-Hole Soldering
- מתח, זרם, התנגדות וחוק אוהם
- קידומות מטריות ויחידות SI

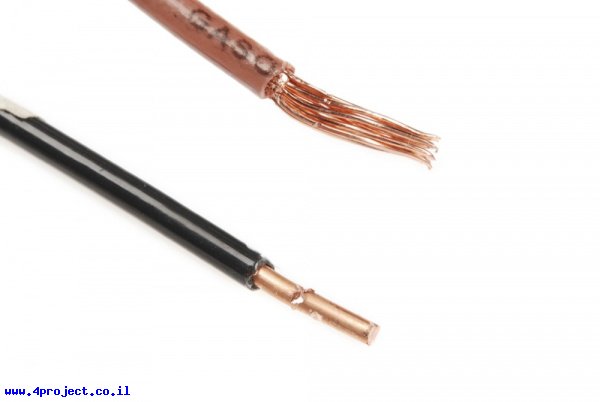

חוט רב-גידי (Stranded) מול חד-גידי (Solid)

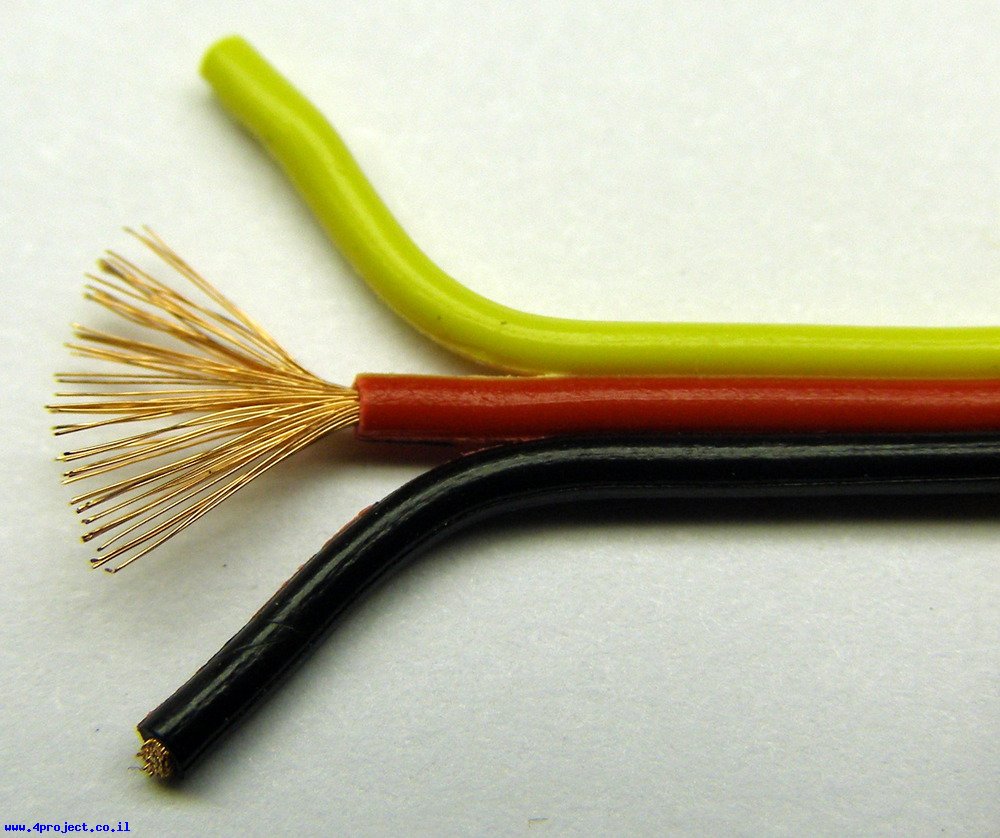

החוטים יכולים להגיע בשתי צורות: חד-גידי (solid core) או רב-גידי (stranded core).חוט חד-גידי (Solid Core)

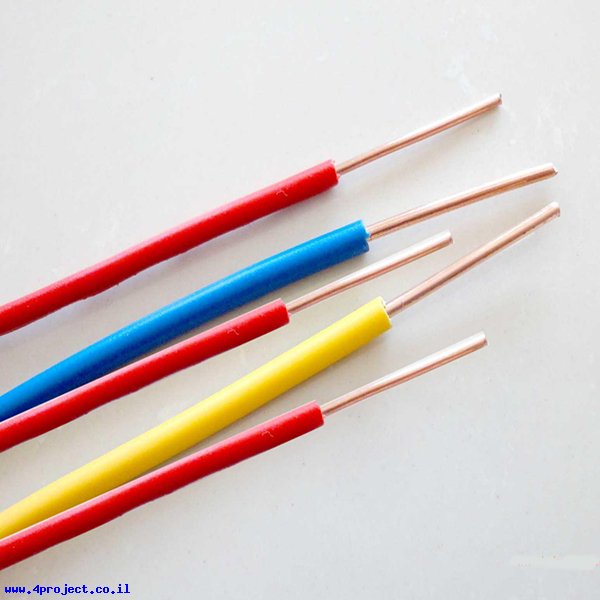

חוט חד-גידי מורכב מחתיכה אחת של חוט מתכתי, המכונה כ-Strand (גיד). סוג אחד נפוץ מאוד של חוט חד-גידי הוא Wire-Wrap.
חוט רב-גידי (Stranded Core)

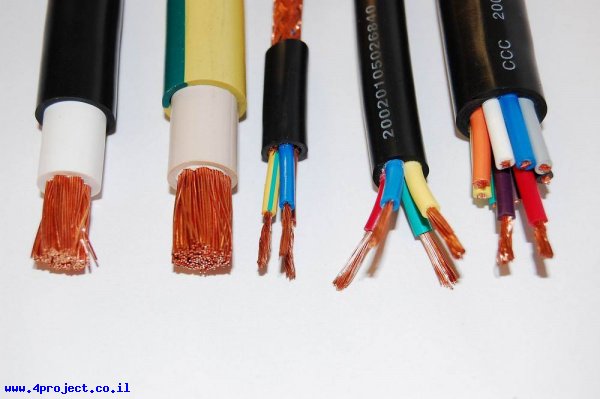

חוט רב-גידי מורכב מחתיכות רבות של גידים, המאוגדים לקבוצה אחת. חוט כזה הרבה יותר גמיש מחוט חד-גידי באותו הגודל.
שימוש בחוטים חד-גידיים ורב-גידיים
מכיוון שחוטים רב-גידיים גמישים יותר מהחד-גידיים באותו הגודל, רצוי להשתמש בהם כשהחוט צריך לזוז הרבה, כמו בזרוע רובוטית לדוגמה. לעומת זאת, משתמשים בחוט חד-גידי כשלא נדרשת תנועה, כמו לדוגמה בתכנון מעגלים או עבודה עם מטריצה. שימוש בחוט חד-גידי מקל על הכנסתו לחורים של מטריצה או לוח הלחמה.

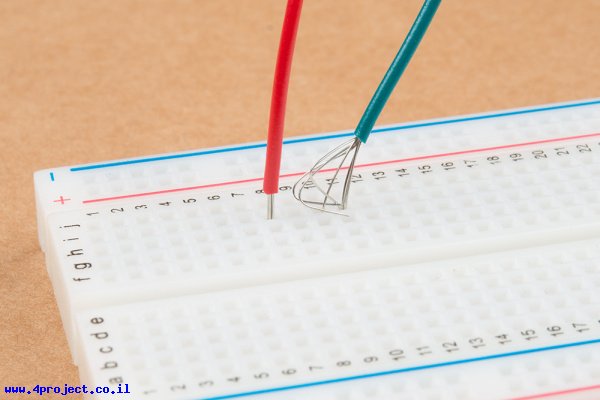

שימוש בחוט רב-גידי בעבודה עם מטריצה או לוחות הלחמה יכול להיות מאוד קשה, תלוי בעובי החוט, כי הגידים רוצים להיפרד כשלוחצים אותם פנימה.
טיפ:

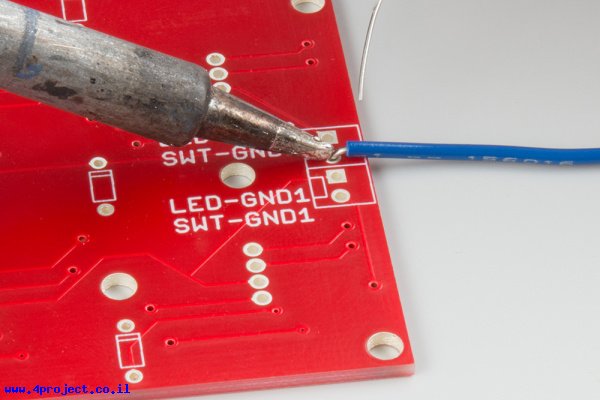

צריכים בכל זאת לחבר חוט רב-גידי לטרמינל הברגה, מטריצה או חור במעגל? נסו לסובב את הגידים ולצפות אותם בבדיל. בתמונה הבאה אלה חוטים של מנוע צעד. קצוות החוטים נראים די עגומים.

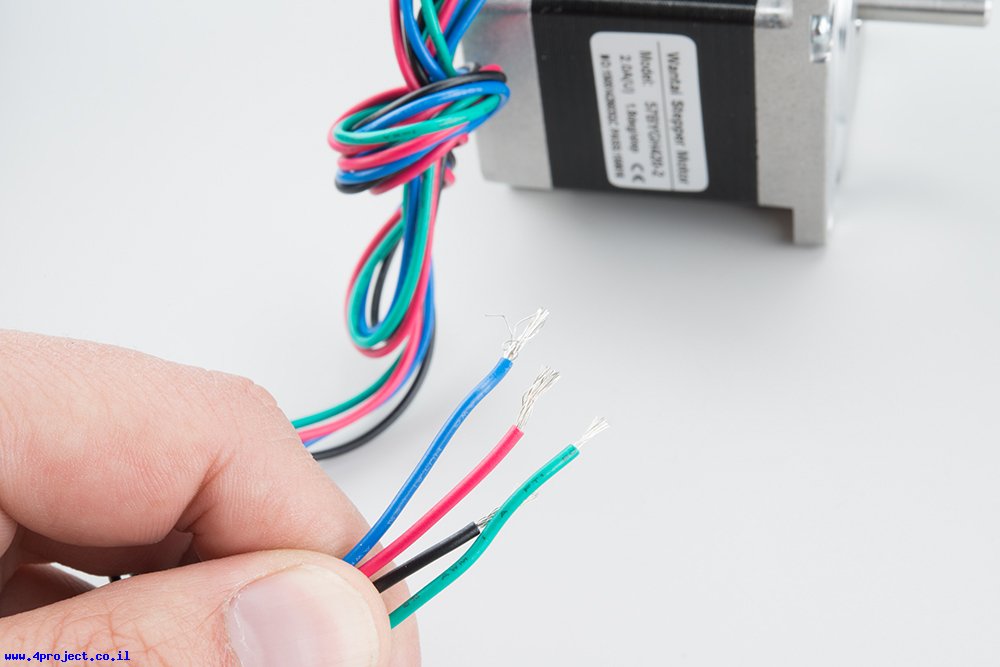

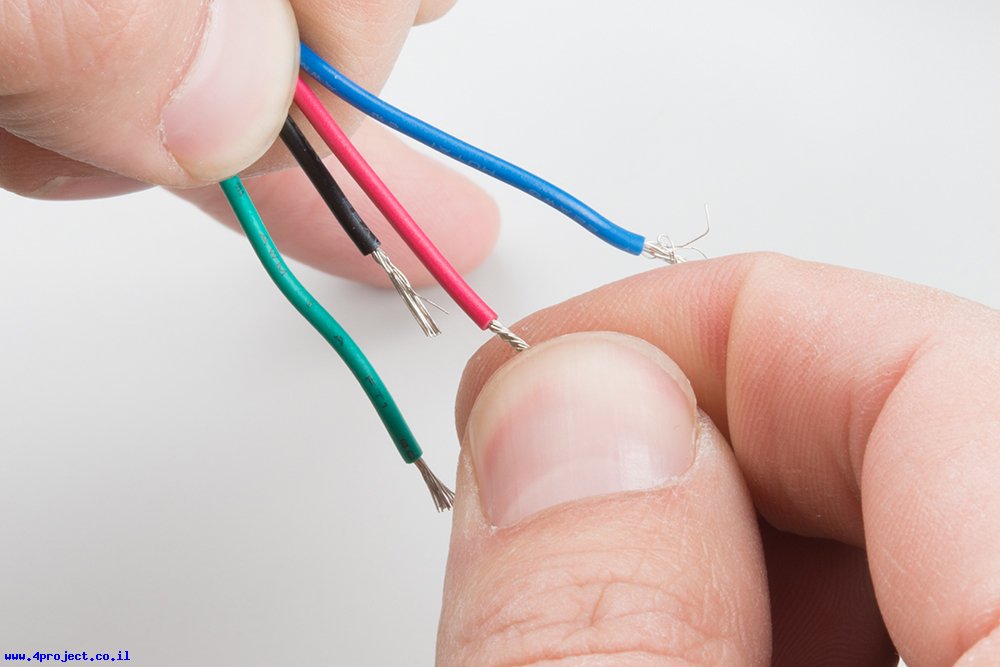

סובבו את הגידים של החוט כ-180 מעלות לאורך האזור המקולף:

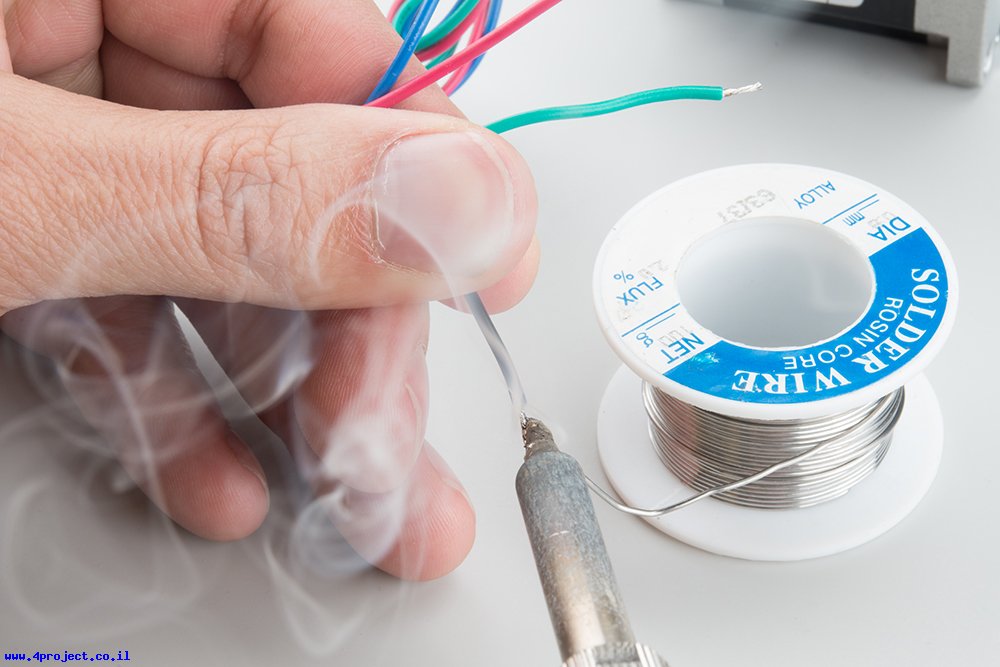

צפו את החוטים עם בדיל. השתמשו בכמות נדיבה של בדיל כדי שהפלאקס (Flux) שבתוכו יעשה את העבודה. אחרי זה תורידו את השאריות עם מלחם כדי להשאיר רק גליל מוצק של החוט.
זכרו שחיבור מולחם (של קצה החוט המצופה) עלול להישבר תחת לחץ מכני או שינויי טמפרטורה קיצוניים.
עובי חוט

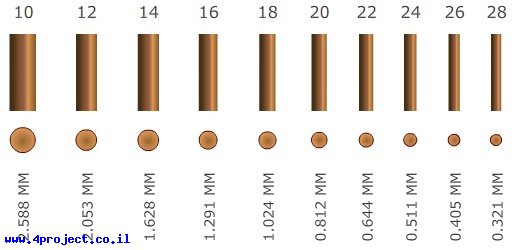

המושג "גייג'" (gauge) משמש להגדרת קוטר החוט. הגייג' של החוט משמש לקביעת כמות הזרם שהחוט יוכל להעביר בבטחה. נתון הגייג' יכול להיות מיוחס גם בהקשר החשמלי וגם המכני. מדריך זה מכסה רק את הצד החשמלי. ישנן שתי שיטות עיקריות למדידת קוטר החוט: AWG - American Wire Gauge ו-SWG - Standard Wire Gauge. ההבדלים בין שתי השיטות לא כל כך חשובים למדריך זה.קנה מידה של מספרי Gauge שונים של החוט:

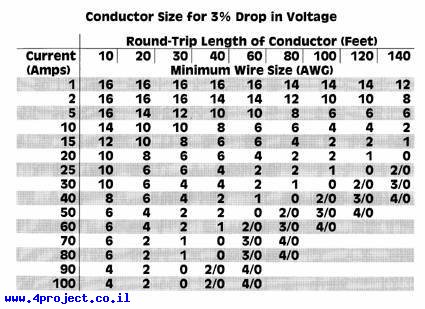

כמות הזרם שחוט יכול להעביר תלויה בכמה גורמים, למשל התרכובת ממנו עשויים הגידים, אורך החוט והמצב שלו. באופן כללי, כמה שהחוט עבה יותר, כך יוכל להעביר יותר זרם.

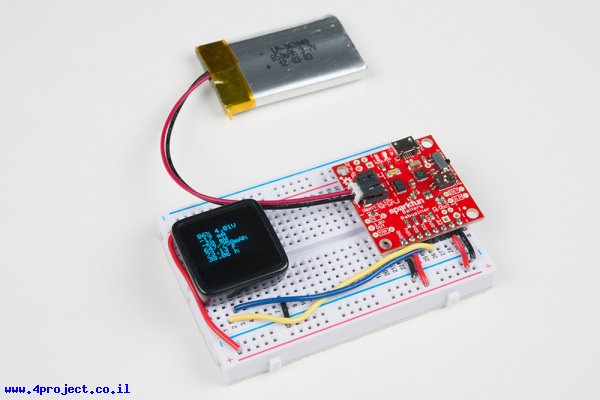

לעבודה עם מטריצה ובניית אבי טיפוס בדרך כלל משתמשים בחוטים בעובי 22-24 AWG. כשמשתמשים במטריצה או PCB, חוט חד-גידי יתאים בצורה טובה בגלל שהוא נכנס יפה בתוך החורים. לעבודות אחרות שדורשות הלחמה, חוט רב-גידי יהיה מושלם. רק שימו לב לא להזרים יותר מדי זרם דרך החוט הבודד, הוא יתחמם ויכול להינמס.
באתר תוכלו למצוא מגוון של חוטים בעובי 22-24 AWG:
ויש גם אפשרות להשתמש בחוט 30 AWG אם אתם צריכים חוט עוד יותר דק:
טיפ:
חוט Wire-Wrap שימש בהתחלה לבניית מעגלי אבי טיפוס. בימים אלה זה הרבה פחות נפוץ. אבל עדיין חוטים דקים אלה משמשים לחיבור רגליים קטנות של רכיבי SMD, מוליכים על מעגל מודפס, פרוייקטים עם מקום מוגבל, או תיקונים של מעגלים.

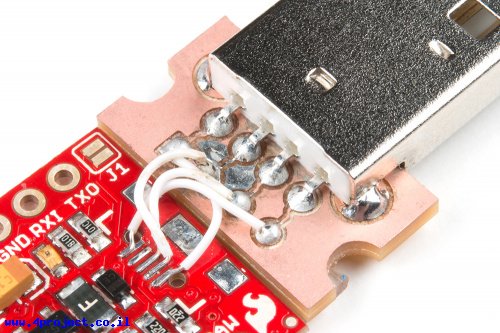

חוטי Wire-Wrap מחברים בין מוליכי SMD קטנים על מעגל מודפס למחבר גדול יותר:

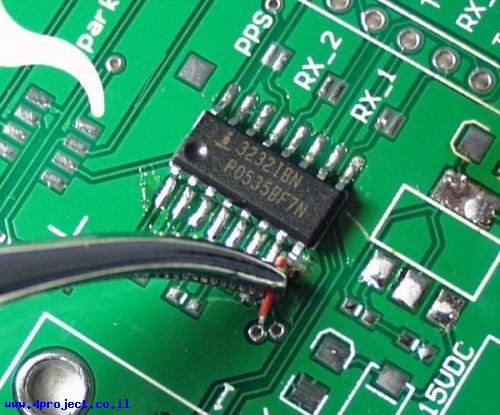

תיקוני מעגל מודפס במקרה של מוליך קרוע או טעות בתכנון:
עובדים עם חוטים ממש עבים? Wire-Wrap יכול להיות שימושי לעטיפת חיבור של שני חוטים מאוד עבים:
איך לקלף חוט?
חיבורים חשמליים בטוחים ועמידים מתחילים מקילוף נקי ומדויק של החוטים. הסרת הבידוד החיצוני בלי לחתוך את החוט שמתחת הוא קריטי. אם החוט נפגע, החיבור עלול להישבר או לגרום לקצר.בתמונה: אין חיתוך או חריצים בגידים. חוטים אלה קולפו כמו שצריך:
כלים
קלפן חוטים ידני
קלפן חוטים ידני הפשוט הוא כמו זוג של להבים, דומה מאוד למספריים. בלהבים יש חריצים בגדלים שונים. זה מאפשר למשתמש להתאים את החריץ לגודל החוט, מה שמאוד חשוב כדי לא לפגוע בחוטים. תלוי ביצרן, לקלפן יכולים להיות תכונות נוספות כמו מנגנון נעילה, ידיות ארגונומיות, ויכולת לחתוך ברגים.שימו לב:
רוב הקלפנים שתמצאו בחנויות לחומרי בניין לא יוכלו לקלף חוטים דקים (22-30 AWG). כשאתם נכנסים לתחום בניית אבי-טיפוס, דאגו למצוא כלי שיוכל לקלף 22 AWG ומטה. היכולת לקלף חוט דק מאוד של 30 AWG (הידוע גם כ-Wire-Wrap) היא יתרון.
למרות שגם הסכין תוכל לקלף את החוט, היא עלולה לפצוע את החוט, לייצר חריצים ולהיכנס לתוך המוליך. בנוסף, שימוש בסכין לקילוף חוטים זה דבר מאוד מסוכן! הסכין יכולה להחליק בקלות ולגרום לפציעות.

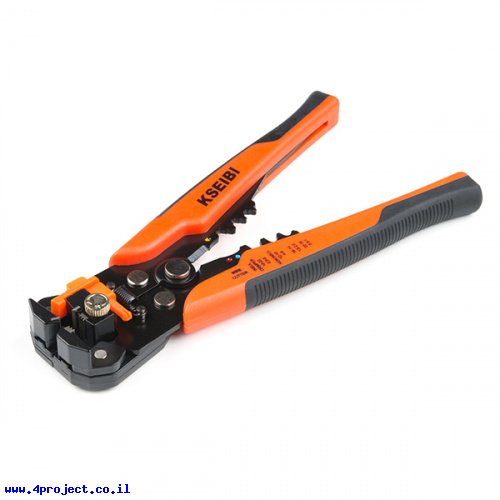

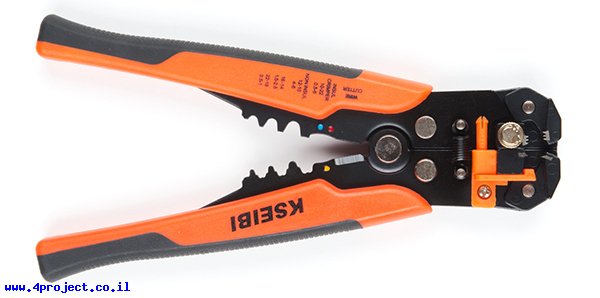

קלפן מתכוונן עצמאית
ישנם גם קלפני חוטים מתכווננים עצמאית, שחושפים חוטים בצורה אוטומטית. רק מניחים את החוט באמצע ולוחצים על הידיות. אלה מטפלים כמעט בכל חוט ומספקים תוצאה מושלמת בכל פעם. תלוי ביצרן, לקלפן יכולים להיות תכונות נוספות כמו חיתוך או לוחץ פינים.
טיפ:
קלפן אוטומטי יכול לחשוף שרוול חיצוני של כבל וגם כמה חוטים בו זמנית, תלוי ברוחב המנגנון (טוב לכבלים שטוחים).
כלי ה-Wire-Wrap
אם אתם משתמשים בכלי ה-Wire-Wrap כדי ללפף חוט סביב פין, מאוד יכול להיות שלכלי זה יש שני להבים המשמשים לקילוף החוט. פשוט תניחו את החוט בין הלהבים ותמשכו.בדגם עיפרון ה-WireWrap שנמכר באתר, הקלפן מתחבא מתחת לחלק המסתובב בקצה העיפרון.

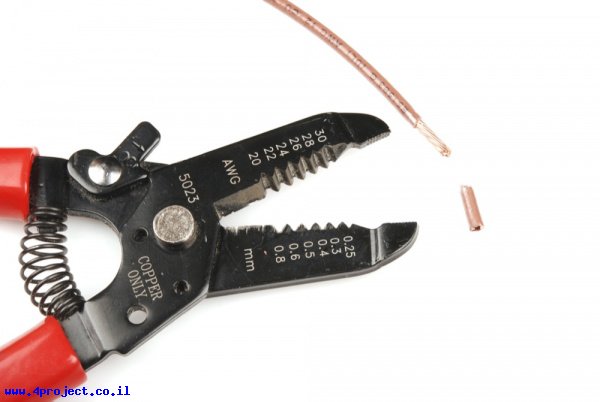

חשיפת חוט בעזרת קלפן ידני

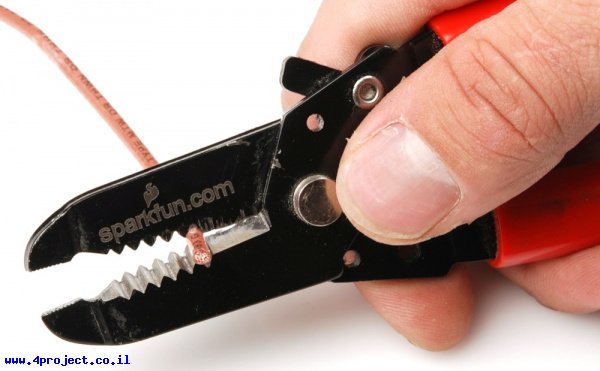

מניחים את החוט בחריץ המתאים של הקלפן, באורך הרצוי מקצה החוט לחשיפה, פשוט לוחצים על הידיות ומסובבים קצת את הכלי, הבידוד יחתך.
אחרי זה מושכים את הקלפן לכיוון קצה החוט והבידוד אמור להחליק ממנו.
חשיפת חוט בעזרת קלפן אוטומטי

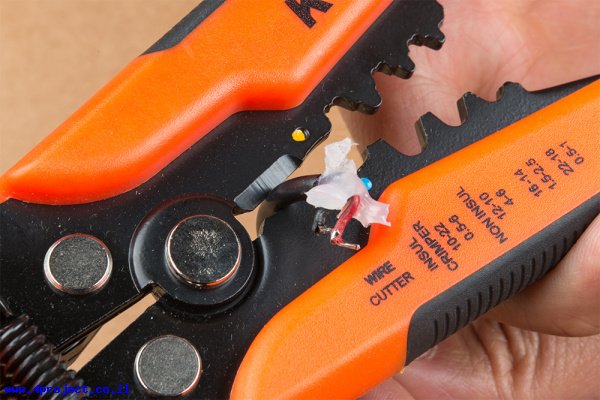

קלפן המתכוונן עצמאית מקל על הורדת בידוד מהחוטים וגם חיתוך שרוול חיצוני של כבלים. בדוגמה זו נחשוף חוטים של כבל חשמל דו-גידי. תניחו את הקצה של הכבל במנגנון החיתוך של הכלי כדי לקבל קצה ישר. כשמוכנים, לוחצים על הידיות כדי לחתוך את הקצה.

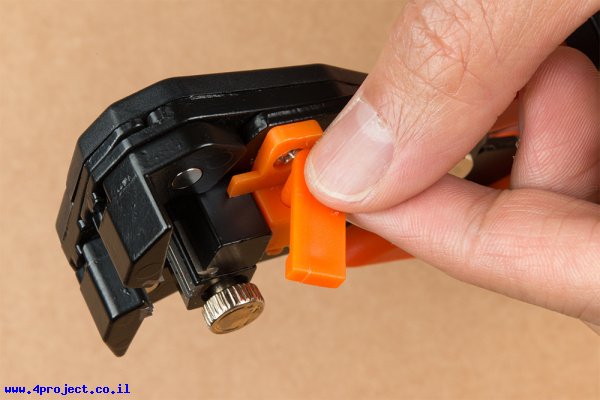

כוונו את מנגנון הגבלת אורך הכבל לאורך הרצוי. לחיתוך שרוול חיצוני של כבלים יכול להיות שתרצו לחשוף יותר ממה שמגביל האורך מאפשר.

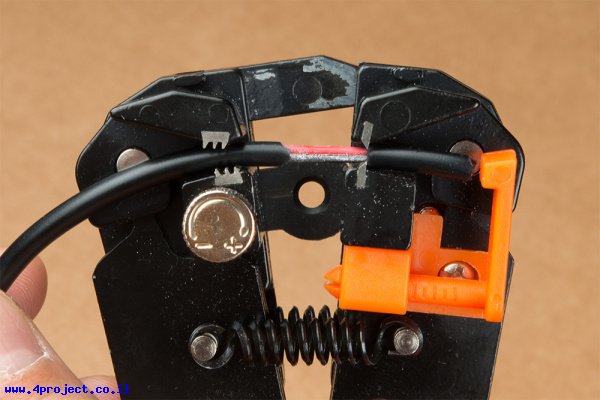

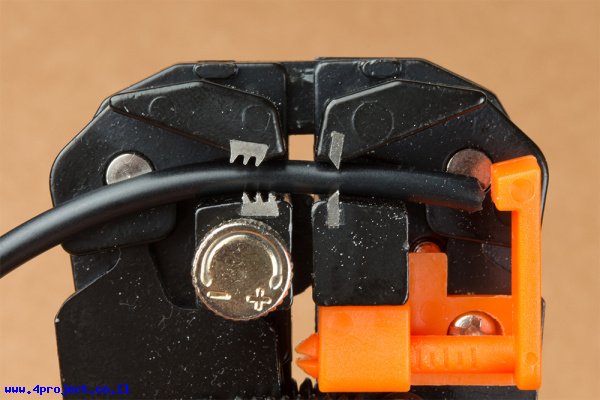

הכניסו את הכבל בין השיניים התופסות. אם יש צורך, כוונו בעזרת בורר יעודי את הלחץ שהשיניים מפעילים על הכבל.
מחזיקים את הכבל במקום ולוחצים על הידיות כדי לקלף את השרוול החיצוני.

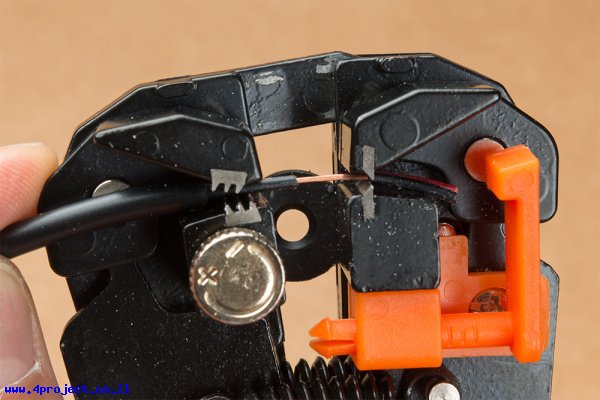

אחרי שמורידים את השרוול החיצוני מהכבל, הפעם הניחו את החוטים הפנימיים בין השיניים. כוונו שוב בעזרת הבורר את הלחץ המופעל על הבידוד (תלוי בסוג וגודל הבידוד). ולוחצים שוב על הידיות.

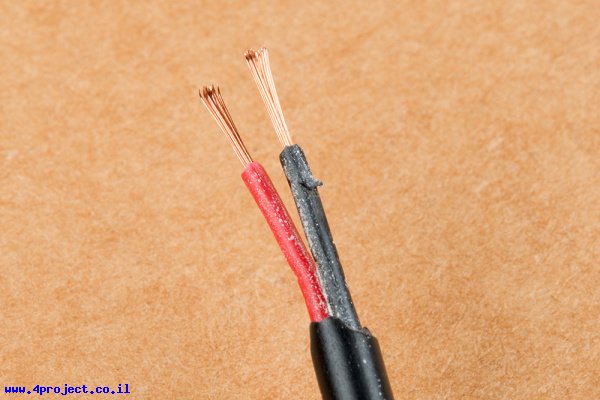

אחרי שסיימתם, החוטים צריכים להיות חשופים בצורה מושלמת.
טיפים, טריקים ועצות
חשוב מאוד להתאים את גודל החוט לחריץ הנכון בקלפן. אם החריץ גדול מדי, הבידוד לא יחתך. אם החריץ קטן מדי, יש סיכוי שהחוט ינזק. שימוש בחריץ קטן אומר שהלהבים יסגרו יותר ממה שצריך, ויחתכו את החוט שנמצא מתחת לבידוד. אם החוט הוא רב-גידי, הכלי יחתוך את הגידים החיצוניים של החוט, יקטין את הקוטר הכללי ויקטין את החוזק של החוט. חריץ בחוט חד-גידי יוריד משמעותית את החוזק ויכולת הקיפול של החוט. הסיכוי שהחוט ישבר תוך כדי קיפול גדל משמעותית.בתמונה: חוטים אלה לא קולפו כמו שצריך, יש חריצים וגידים חסרים
אם החוט בכל זאת קיבל נגיסה, תוכנית הפעולה הטובה ביותר תהיה לחתוך את החלק הפגוע ולנסות שוב.
איך לחבר חוטים
תכינו את החוטים, קלפו את הקצוות שלהם עם קלפן חוטים. אם אתם עובדים עם חוט רב-גידי, נסו לסובב קצת את הקצוות כדי לאגד את הגידים ולצפות אותם בבדיל לפני ההלחמה.

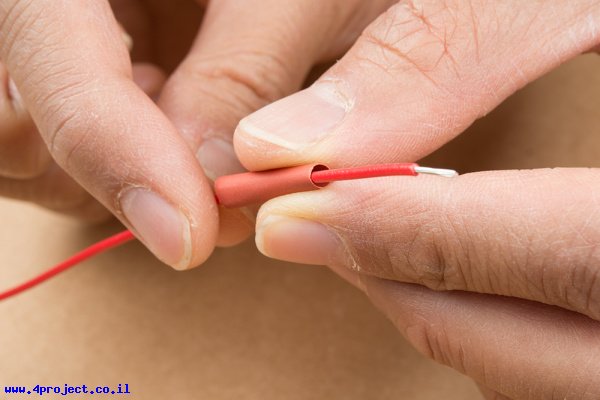

חתכו חתיכה של בידוד מתכווץ כדי לכסות את החוטים החשופים. תלבישו את הבידוד המתכווץ על אחד החוטים והזיזו אותו הרחק מהאיזור שאתם מחברים.

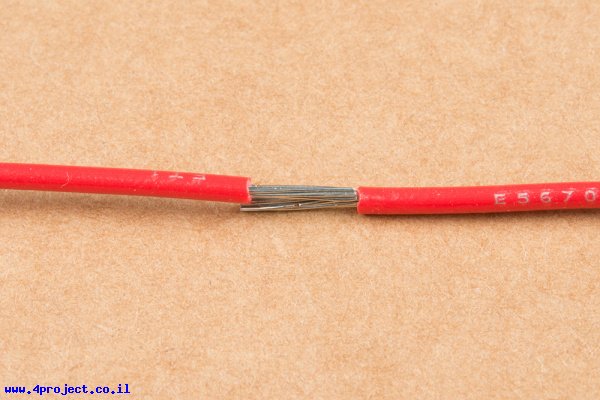

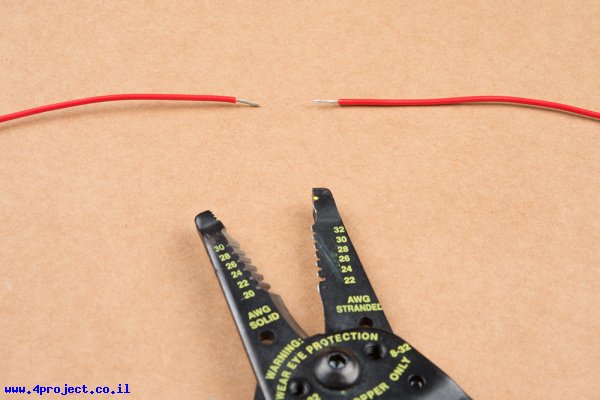

כוונו את החוטים אחד אל השני כך שהקצוות החשופים יגעו אחד בשני.

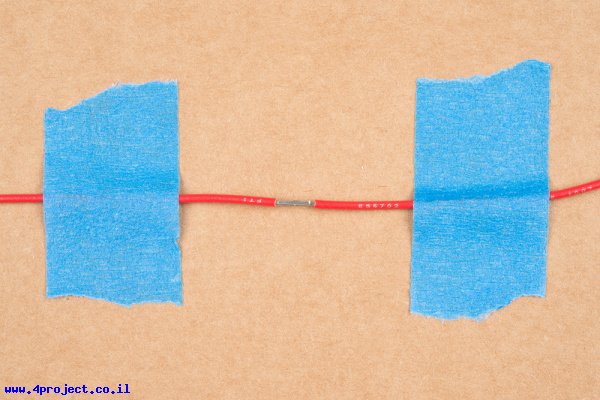

החזיקו את החוטים במקום ע"י סרט דביק על משטח עבודה להלחמה.
במקום להדביק את החוטים, אפשר להשתמש בכלי עזר - יד שלישית כדי להחזיק את החוטים במקום.

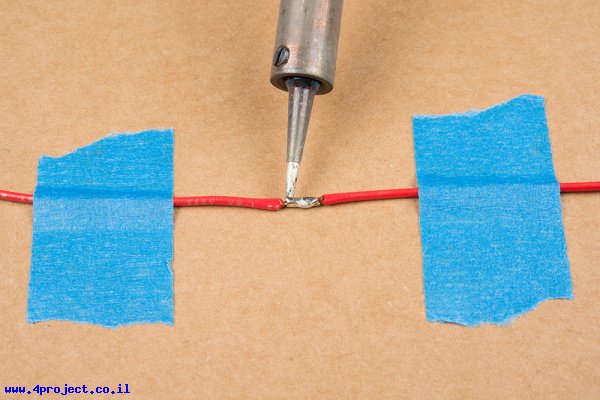

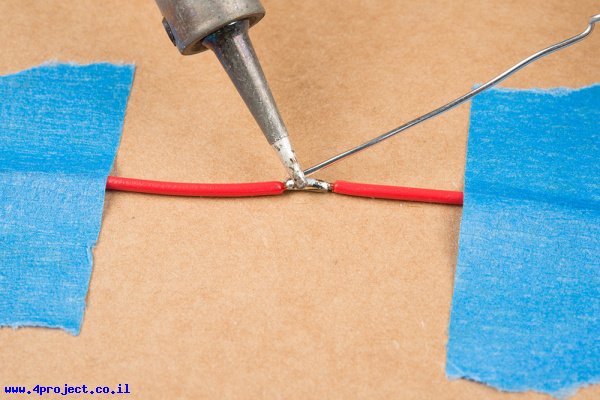

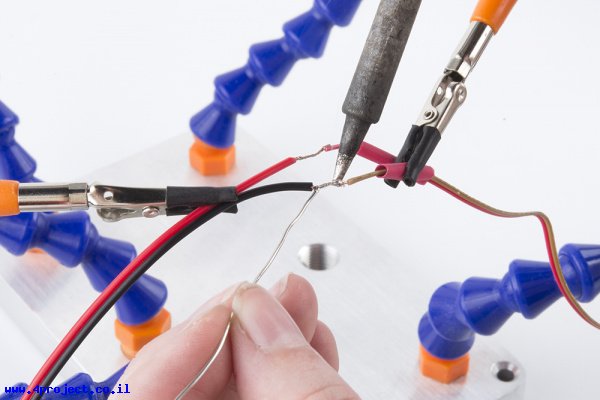

תוסיפו בדיל לחוטים. תשתדלו לא להשאיר את המלחם על החוטים יותר מדי זמן. הבידוד יכול להינמס ולחשוף את החוט עוד יותר.

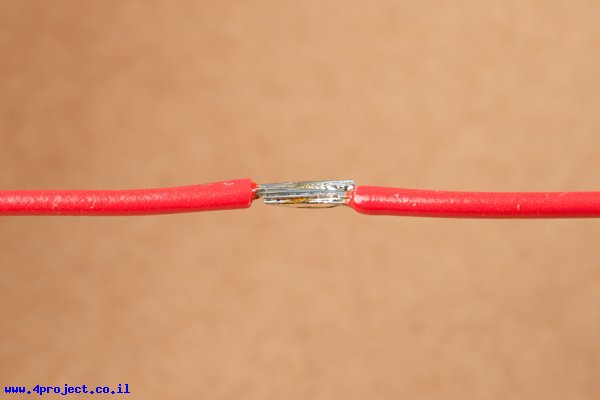

וודאו שהחוטים הולחמו גם בצד התחתון.
הפכו את החוטים ופזרו את הבדיל איפה שצריך. אם יש צורך, השתמשו בפלאקס (Flux) ובדיל לפני ההלחמה כדי לכסות את החוטים.
אם אתם משתמשים בבידוד מתכווץ, תלבישו אותו על החיבור כדי לבודד את החוטים החשופים. השתמשו בחום של המלחם או תחנת אוויר חם כדי להדק את הבידוד.

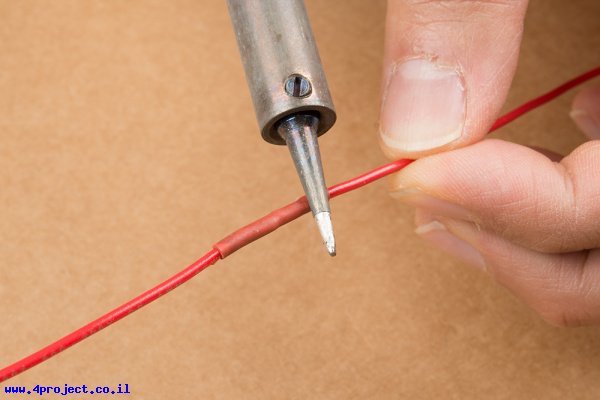

חום ממלחם (שימו לב: לא עם הקצה של ראש ההלחמה):

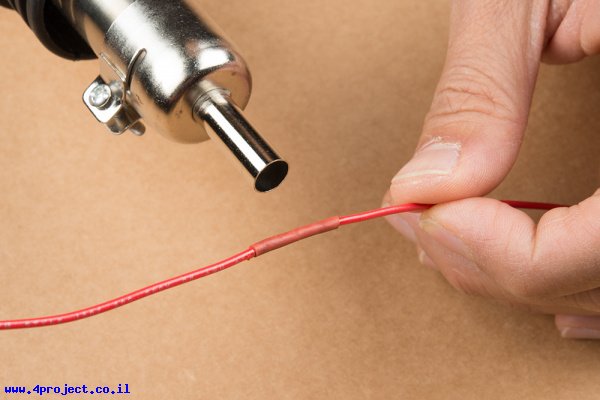

חום מתחנת אוויר חם:

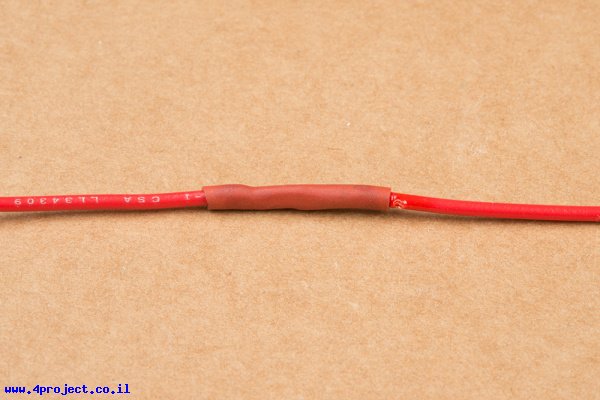

לסיום, הבידוד צריך לכסות את החוטים החשופים.
טיפ:

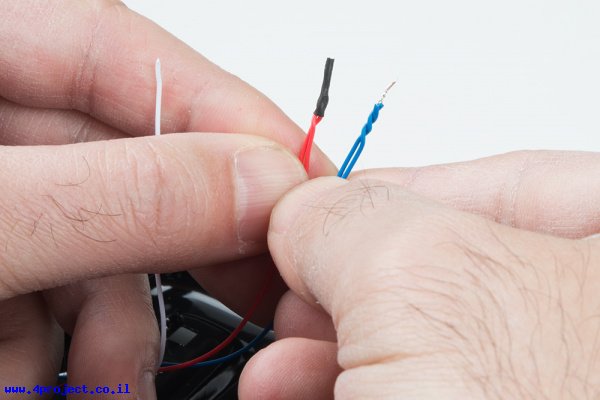

רוצים עוד שיטות לחיבור החוטים? נסו לסובב את החוטים יחד לפני ההלחמה. אפשר שהחוטים יפנו אחד אל השני, או באותו הכיוון.

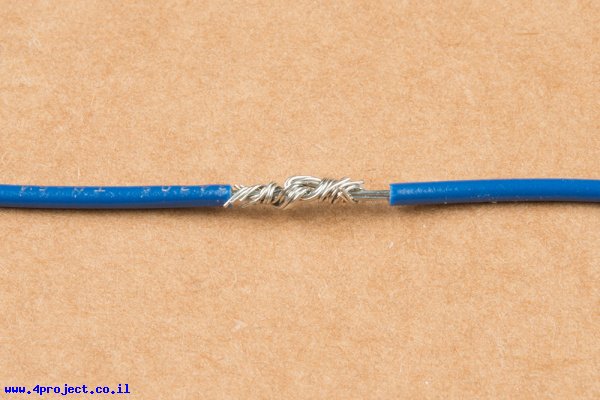

אתם יכולים לנסות לחבר את החוטים לפי הסטנדרטים של NASA (ידוע גם גם כחיבור של לינמן (Lineman)). שיטה זו מתאימה יותר לחוטים חד-גידיים, אבל אפשר להשתמש בה גם לחוטים רב-גידיים.

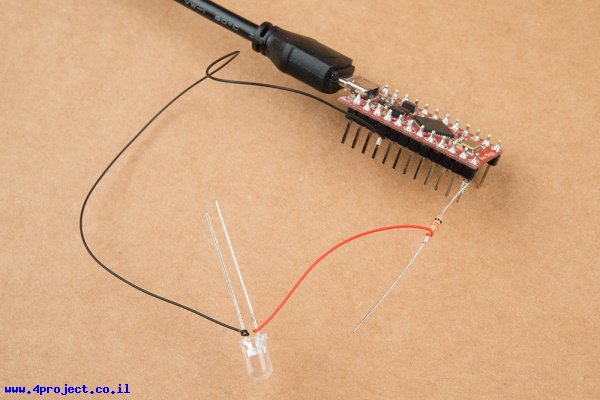

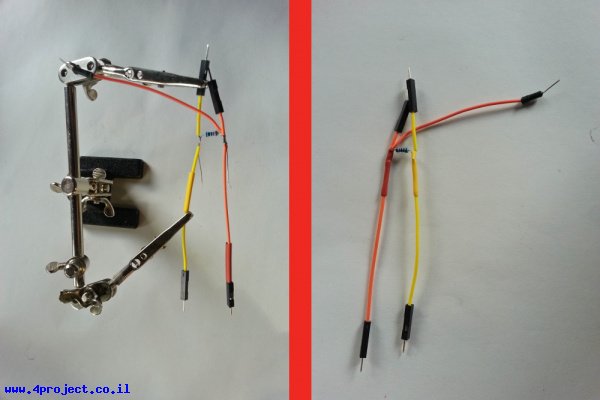

למתקדמים, תוכלו להתחבר לחוטים בצורת T, מבלי לחתוך את החוט. זה יכול להיות שימושי כשצריך להוסיף רכיב (כמו נגד pull-up), כשיש מקום מוגבל, כדי להוזיל עלויות ולחסוך זמן. פשוט קלפו את הבידוד באמצע החוט, הורידו אותו עם סכין חדה או מלחם, לפפו חוט נוסף (או רגל של רכיב) על החוט החשוף והלחימו. אחרי שתסיימו, תוסיפו קצת בידוד מתכווץ או דבק חם לבידוד. התמונה הבאה מראה הוספת נגד לאמצע של שני חוטים.
איך לחבר נעל כבל / מחבר חשמלי
מחבר חשמלי הוא רכיב המשמש לחיבור מעגלים חשמליים באמצעות מכלול מכני. החיבור יכול להיות זמני או קבוע בין שני חוטים. יש מאות סוגים של מחברים חשמליים. מחברים יכולים לחבר שני חוטים יחד או לחבר חוט למחבר חשמלי אחר.בתמונה הבאה תוכלו לראות כמה סוגי מחברים. בצד השמאלי העליון יש לנו מחבר לחיצה מבודד (insulated splice connector) לחיבור שני קצוות חוטים. מימינו, מחבר בצורת מזלג (הידוע גם ככף, או טבעת מפוצלת) המשמש לחיבור חוט למחבר טרמינל הברגה (ראה תמונה בהמשך). הברגים יכולים להישאר מוברגים חלקית בתוך מחבר הטרמינל לפני חיבור המזלג. מחברי טבעת שבאמצע גם כן משמשים לחיבור חוט למחבר טרמינל הברגה. מחבר טבעת מספק חיבור אמין יותר, אבל כדי לחבר אותו תצטרכו להוציא לגמרי את הבורג מהטרמינל. בצד ימין העליון יש לנו מחבר זכר לשליפה מהירה (המכונה גם להב - blade). אלה יכולים להיכנס לתוך מחבר נקבה לשליפה מהירה הנגדי, שמופיע מתחתיו בתמונה. תלוי בדרישות היישום, מחברים אלה יכולים להגיע בצורות קצת שונות, כמו מזלג עם קצוות מקופלות, או צורת נעילה שונה על החוט.

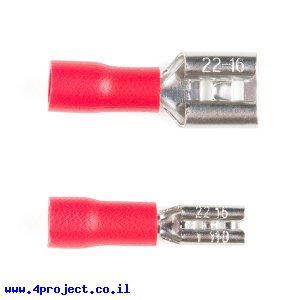

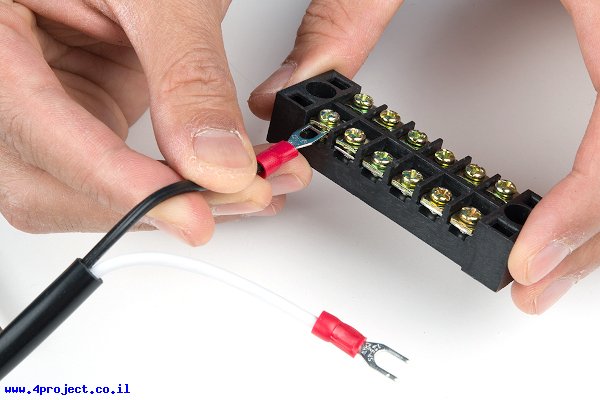

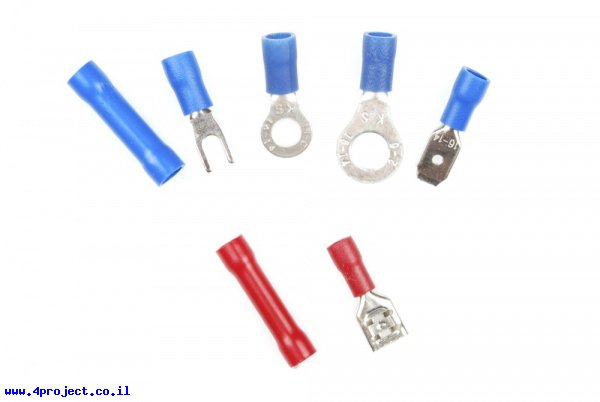

מחברים כאלה יכולים להגיע גם בגדלים שונים. בתמונה הבאה תוכלו לראות נעל כבל נקבה לשליפה מהירה בגודל 6.3 מ"מ ו-2.8 מ"מ.
תמיד תרצו להתאים את הגדלים של המחברים לחיבור יציב. התמונה הבאה מראה מחברי נקבה 6.3 מ"מ מתחברים לרגלי הלהב של מפסק.
מה זה לחיצה/כיווץ (Crimp)?
המילה crimping בהקשר של מחברים פירושה לחבר שני חלקי מתכת ע"י עיוות של אחד מהם, או שניהם, כדי שיחזיקו אחד את השני. העיוות הזה נקרא crimp. בעברית נהוג לומר "ללחוץ מחבר" בהקשר זה.
הכלי

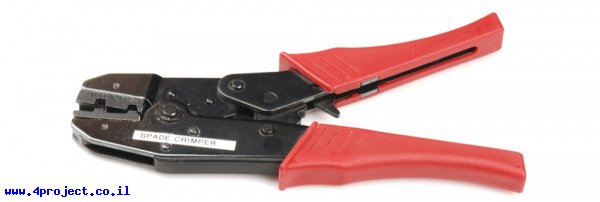

כדי ללחוץ מחבר על החוט, דרוש כלי מיוחד המתאים לסוג המחבר. יש כמה סוגים שונים של כלי לחיצה (לוחצי פינים / מחברים - קרימפר), בהתאם לסוג המחבר.לוחץ רצ'ט (Ratchet)

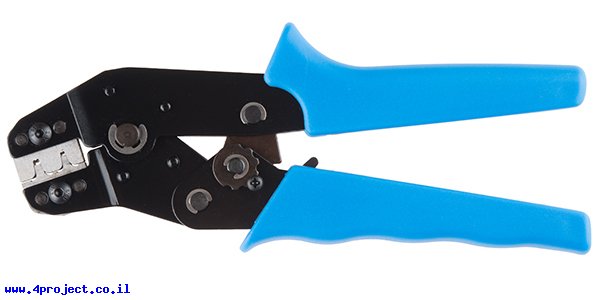

בלוחץ פינים טוב יש מנגנון נעילה (ה-רצ'ט) מובנה. כשלוחצים על הידיות, הוא ננעל ולא מאפשר ללסתות להיפתח בחזרה. כשהופעל מספיק כוח, הרצ'ט נפתח ומשחרר את המחבר הלחוץ. המנגנון מוודא שמספיק כוח הופעל בתהליך. לסוג זה של הלוחץ בדרך כלל יש לסת רחבה כדי לכסות שטח גדול יותר של המחבר.
הצורה של לסט/ראש הלוחץ תהיה שונה תלוי בגודל המחבר שאפשר ללחוץ איתו. הלוחץ בתמונה הבאה משמש ללחיצת פינים קטנים שמוכנסים לתוך מארזי פלסטיק של המחבר.

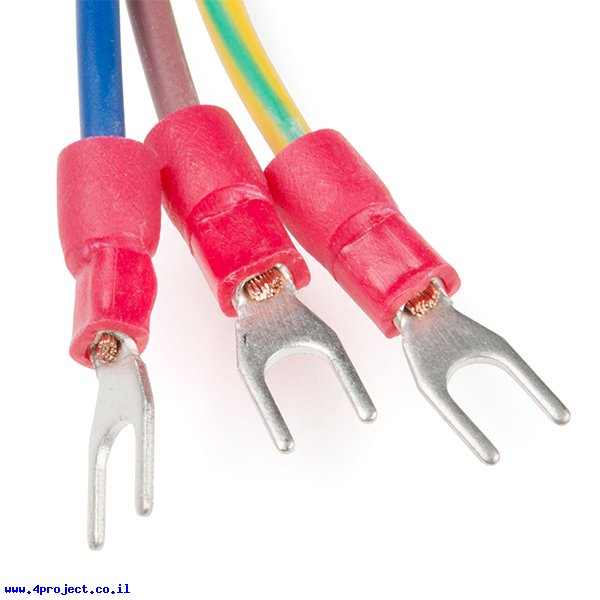

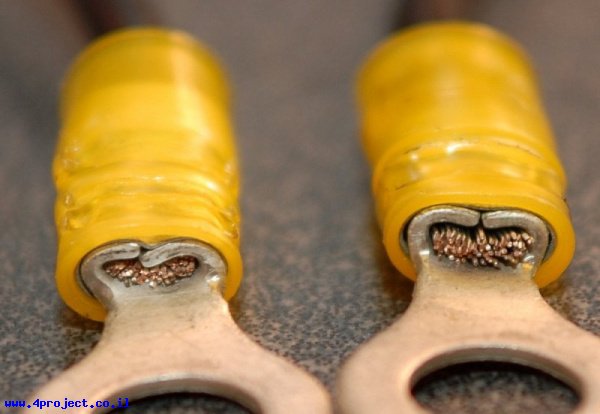

התמונות בהמשך מראות חוטים בעובי שונה לחוצים בתוך מחברי מזלג ופין לפני שמוכנס למארז המחבר.
כלי לחיצה ידני
כלי לחיצה ידני יכול להגיע לאותה התוצאה, אבל הוא דורש מהמשתמש להיות זהיר יותר. לוחצים כאלה בדרך כלל פחות יציבים. בזמן הלחיצה צריך לשים לב שהלסתות משני הצדדים מיושרים על המחבר. לחיצה לא ישרה תגרום לתוצאה פחות מוצלחת. עם הזמן ושימוש מרובה בכלי בדרך כלל הלסתות מתחילות להיות יותר מופרדות ונוטות לא להיסגר עד הסוף. בדרך כלל לחיצה בכל הכוח תהיה מספיק טובה. הלוחץ היפה שבתמונה הבאה יכול לחתוך חוטים, לקלף אותם וגם ללחוץ מחברים לשליפה מהירה.
אזהרה:

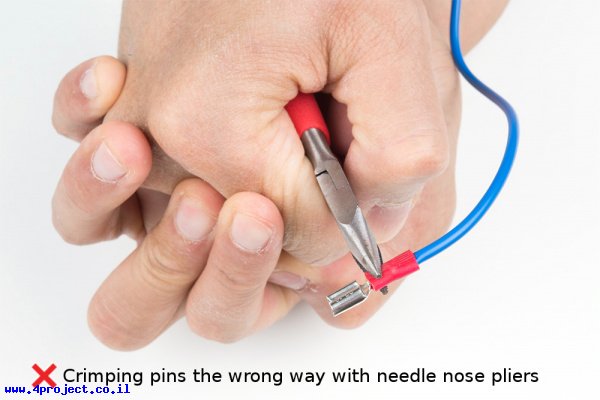

פליירים הם לא לוחצי פינים! גם לא פטישים, מלקחיים, פלייר שפיץ או אבן שטוחה. לוחץ פינים טוב, שנעשה בו שימוש נכון, מייצר הלחמה קרה בין החוט לגוף המחבר. אם הייתם יכולים לחתוך את המחבר הלחוץ היטב באמצע, הייתם רואים יחידה מוצקה של חוט ומחבר. שימוש בכלי לא נכון לא יגיע לחיבור טוב!
למה צריכים את רמת השלמות הזו? לחיצה לא טובה משאירה כיסי אוויר בין החוטים והמחבר. כיסי אוויר מאפשרים הצטברות של לחות, לחות מייצרת קורוזיה, קורוזיה גורמת להתנגדות, התנגדות מייצרת חום, שיכול בסופו של דבר לגרום לשבירה של החיבור.

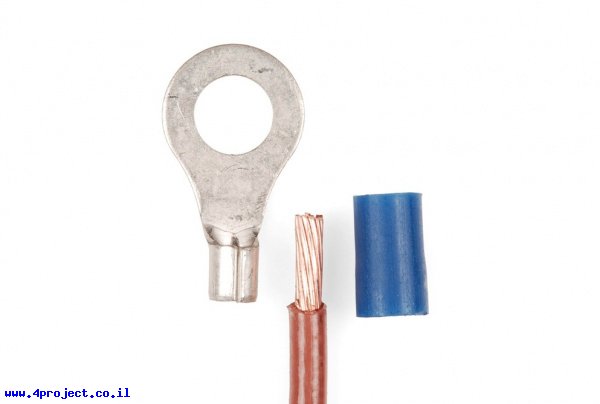

לחיצה של נעל כבל
יש מספר טיעונים בעד ונגד שימוש בכבל חד-גידי עם מחברי לחיצה. הרוב מאמינים שלחיצה על הגיד יוצרת נקודת תורפה בחוט שיכולה לגרום לשבירה. יש גם סיכוי גבוה יותר שהחוט ישתחרר מהמחבר בגלל שהגיד לא לגמרי ישנה את הצורה שלו לצורה של המחבר. אם אתם חייבים להשתמש בחוט חד-גידי, זה יכול להיות רעיון טוב להלחים (TODO: Soldering) את החוט למחבר אחרי שלוחצים אותו.קודם כל, צריך לבחור את גודל החוט המתאים לגודל המחבר, או להפך. נניח שאתם משתמשים בחוט רב-גידי כדי שהחוט יותאם היטב לצורה של המחבר. שלב הבא - הסרת בידוד. אורך האיזור המקולף צריך להיות זהה לאורך החלק שנלחץ במחבר, בדרך כלל כ-6 מ"מ. אם החוט החשוף נכנס לקוטר איזור הלחיצה של המחבר כך שנשאר מעט מאוד מקום, המחבר הוא בגודל הנכון.
אורך המתאים למחבר:
צריך להכניס את החוט עד שהבידוד של החוט נוגע בקצה המחבר. החוט יכול לבלוט קצת בצד הפנימי של המחבר:
מכניסים את החוט והמחבר לתוך הלוחץ. הצבע של בידוד המחבר צריך להתאים לצבע המצויין על החריץ המתאים בלוחץ, כך שאם צבע הבידוד הוא אדום, תשתמשו בחריץ עם נקודה אדומה על הלוחץ. אם אין סימוני צבע על הלוחץ, השתמשו בסימני מידת החוט.
הכלי מוחזק בניצב למחבר וממוקם מעל איזור הלחיצה, קרוב לטבעת של המחבר (או חיבור מסוג אחר). כדי לסיים את הפעולה, הידיות נלחצות בכוח משמעותי. באופן כללי, זה כמעט בלתי אפשרי "ללחוץ יותר מדי" את המחבר.
שימו לב:
יש פוסט מצויין באתר Hackaday עם מידע נוסף על לחיצת מחברים, חיתוך פנימי של הלחיצה וגם וידאו!

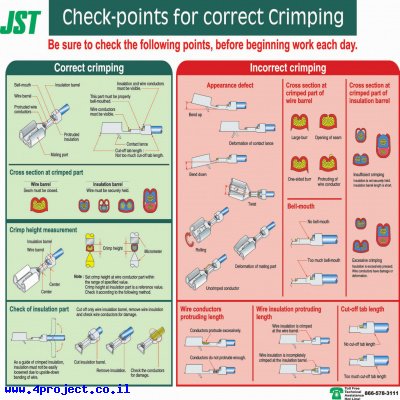

לדוגמאות מפורטות של לחיצה טובה או רעה של פין, ראו את ההסברים של חברת JST:

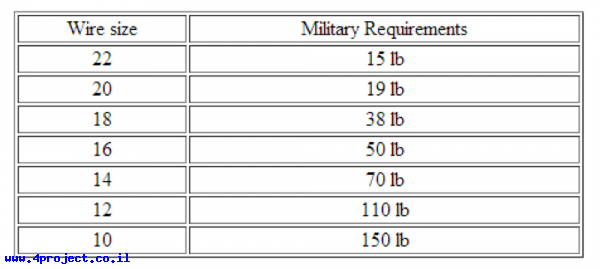

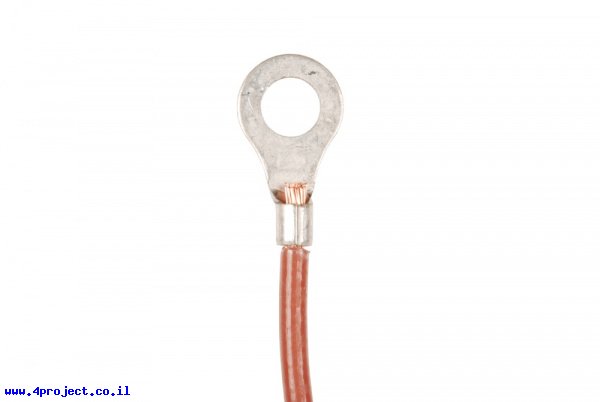

אחרי שהלחיצה הושלמה, החוט והמחבר צריכים להישאר יחד גם אם מנסים למשוך אותם מאוד חזק. אם אפשר להפריד את החיבור, כנראה שהלחיצה לא נעשתה בצורה נכונה. עדיף שהחיבור ישבר עכשיו, מאשר אחרי שהותקן בפרוייקט. הטבלה הבאה מפרטת את הסטנדרטים הצבאיים לחיבור לחיצה:
טיפ:
אם החוט לא נכנס לחבית הלחיצה, או משוחרר יותר מדי, כנראה שבחרתם חוט או מחבר בגודל הלא נכון. אם יש צורך, אפשר להוסיף בדיל בין החוט למחבר, למרות שחוטים שנלחצו כמו שצריך יצרו חיבור קר ואטום לגז ולא צריכים בדיל.

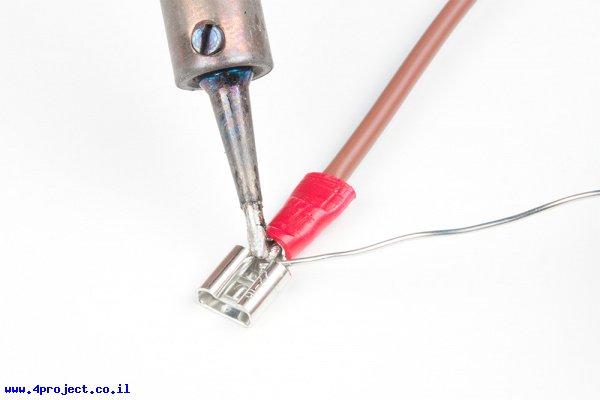

זכרו שהוספת בדיל תוסיף לחץ לחיבור, בגלל רעידות מכניות ומחזוריות תרמית שיכולות לגרום לכשל בחיבור. הלחמה יכולה גם להוסיף התנגדות בחיבור. בשימוש להספקים נמוכים המשתמש כנראה לא יבחין בשוני משמעותי.
טיפ:
תלוי בצורך, שני חוטים יכולים להיות לחוצים יחד בתוך מחבר לחיצה אחד. תצטרכו לוודא שהעובי הכולל של החוטים יכול להיכנס לתוך מחבר הלחיצה ושהמחבר מסוגל להתמודד עם הזרמים בפרוייקט.

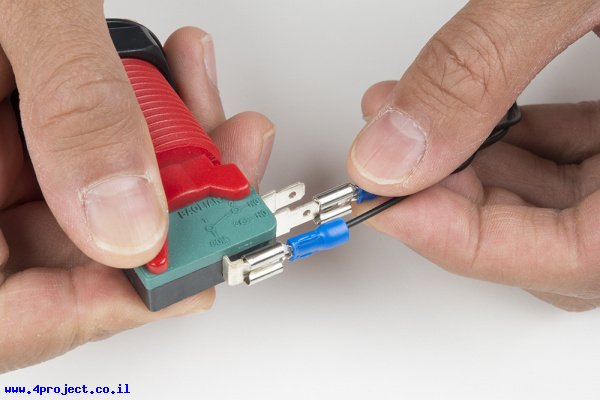

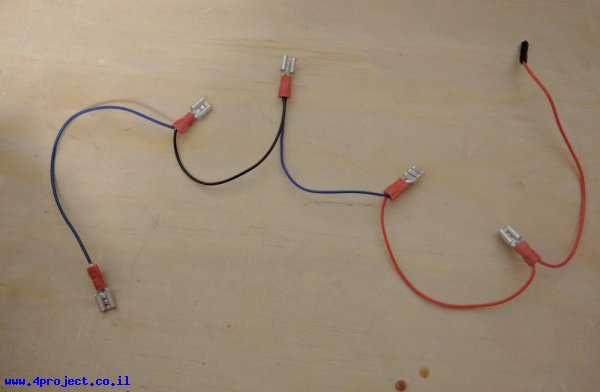

התמונה הבאה מדגימה שני חוטים לחוצים במחברים לשליפה מהירה. במקרה זה החוטים שימשו לחיבור של כמה רכיבים לאדמה.
לחיצה של פין המחבר
זכרו, יש מאות סוגים שונים של מחברים בשוק. תלוי בתכנון, מחבר יכול להיות מותאם להכנסה לתוך מארז פלסטיק. במקום מבנה עגול שנלחץ על החוט, למחבר יכולים להיות שתי לשוניות (כנפיים) שנלחצות על הגידים והבידוד. לשוניות נוספות הנלחצות על הבידוד מספקות יציבות מכנית. למחבר יכולה להיות לשונית נעילה שמחזיקה אותו בתוך המארז לאחר הכנסה.פין המחבר:

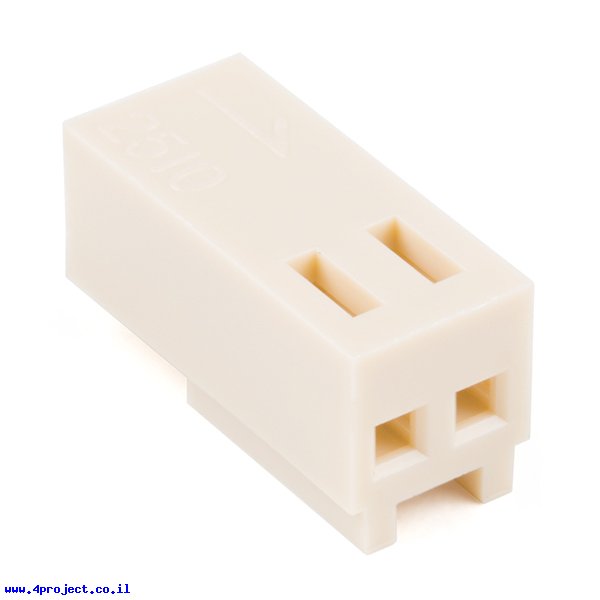

מארז פלסטיק אליו הוא מוכנס:
דוגמה נפוצה היא חוטי גישור איכותיים למטריצה. בתמונה הבאה אפשר לראות כמה סוגי פינים שנלחצו על החוט, לפני שהכניסו אותם למארז הפלסטיק. בצד שמאל זהו פין שמיועד למחבר בעל קיטוב (Molex). בצד ימין זהו פין dupont זכר שמתחבר לפין dupont נקבה המופיע באמצע.
תהליך הלחיצה קצת יותר מייגע מכיוון שעובדים עם רכיבים קטנים יותר. תלוי בניסיון שלכם, התהליך יכול לקחת זמן, אבל המשתמש יוכל לייצר כבלים באורכים שונים המותאמים לפרוייקט.

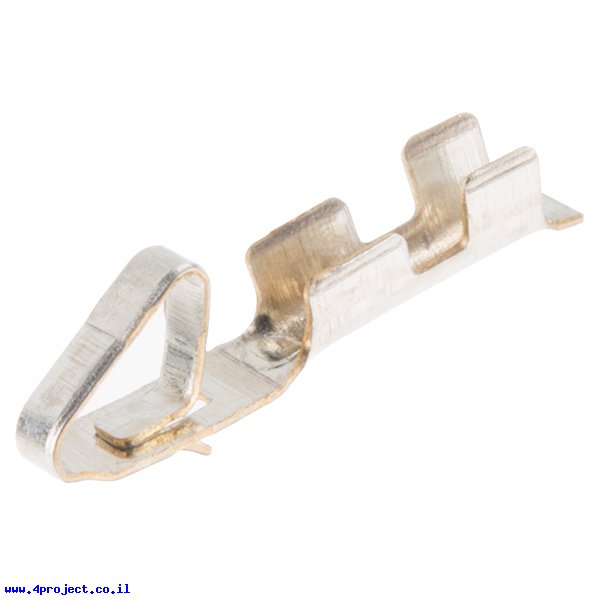

קודם כל, חתכו וקלפו את החוט. וודאו שעובי החוט מתאים למפרט הפין. במקרה זה נשתמש בחוט רב-גידי 22AWG ליצירת מחבר JST RCY כפי שמומלץ לפי המפרט הטכני של הפינים. אחרי שמסירים את הפין מרצועת המתכת אליו הוא מחובר, מקמו את הגידים של החוט בין הלשוניות הקטנות ואת הבידוד בין הלשוניות הגדולות כדי לוודא שהמידות מתאימות.

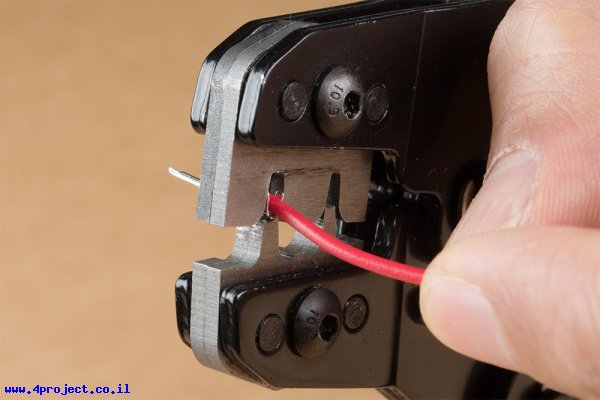

אם אורך הקילוף מתאים למידות הפין, הכניסו את הפין לאחד הפתחים של לסת הכלי הלוחץ. יכול להיות שצריך יהיה לכופף את הלשוניות של הבידוד קצת פנימה כדי להתאים. אנחנו נשתמש בפתח הגדול של הלוחץ.

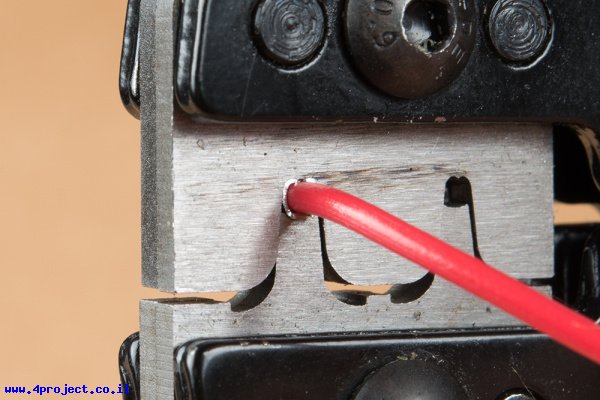

שימו לב לחריצים בפתח של לסת כלי הלחיצה כשאתם מכניסים את הפין. אם תסתכלו מקרוב, בשקע יש שני חריצים מעוגלים, כאשר בצד השני שנכנס לתוך השקע יש רק חריץ מעוגל אחד. הלשוניות של הפין צריכות להיכנס בצד של שני החריצים המעוגלים. בנוסף, חצי מהתבנית שקועה יותר עבור הלשוניות של הבידוד.

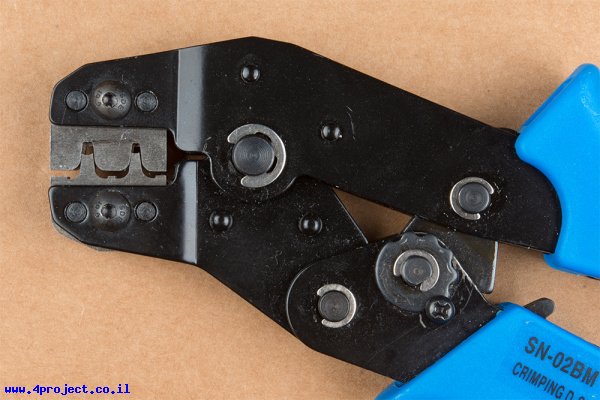

מבט צד של הכלי הלוחץ:

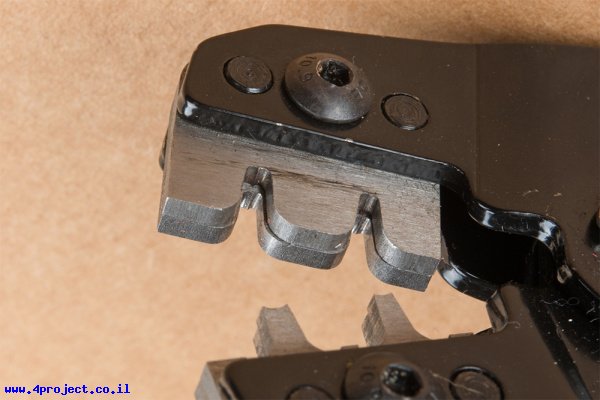

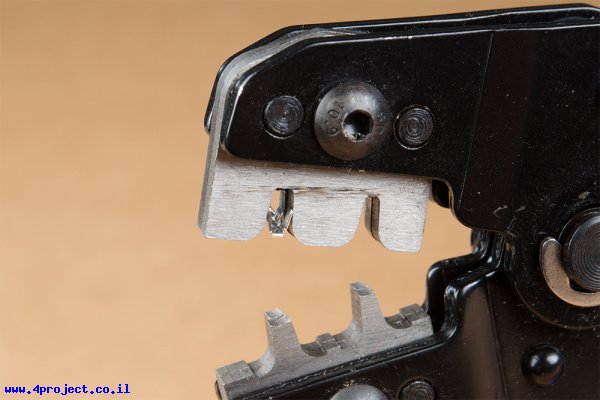

תקריב של הצד עם שקע בעל 2 חריצים:

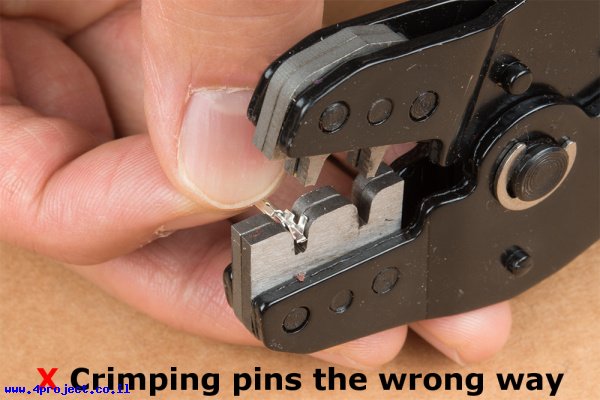

אזהרה:
אם תכניסו את הפין בצורה לא נכונה, הלוחץ לא יוכל לקפל את הלשוניות כמו שצריך, מה שיכול לגרום לחיבור שלא מוליך כמו שצריך והפין יכול להינזק. הלוחץ יכול גם להיתקע תוך כדי פעולה. אם הלוחץ נתקע, צריך יהיה לשחרר את הנעילה של מנגנון הרצ'ט.
בעדינות לחצו קצת את הכלי כדי שיחזיק את הפין במקום ותוכלו להכניס לתוכו את החוט. תיישרו את הצד של הפין אליו מוכנס החוט עם הדופן של הלוחץ.
כשהכל מוכן, לחצו את ידיות הכלי עוד ועוד כדי להמשיך את הלחיצה של הלשוניות הפין. אם משהו משתבש, תוכלו לשחרר את מנגנון הנעילה של הרצ'ט כדי לשחרר את הידיות. תמשיכו ללחוץ על הידיות עד שהרצ'ט ישחרר את הנעילה בצורה אוטומטית בסוף התהליך.

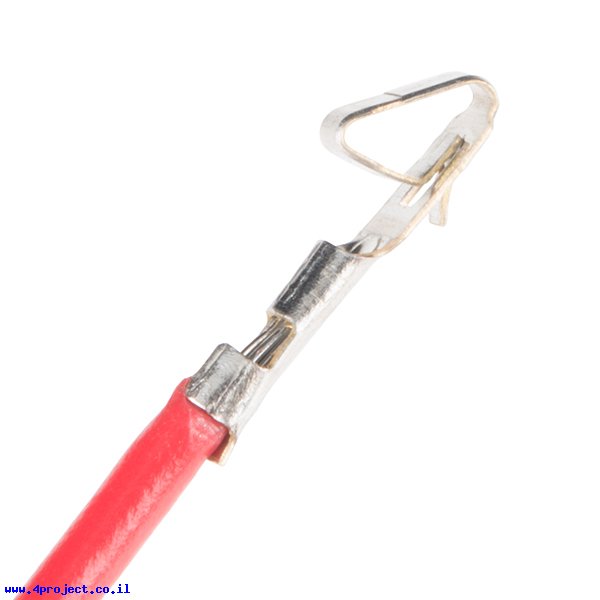

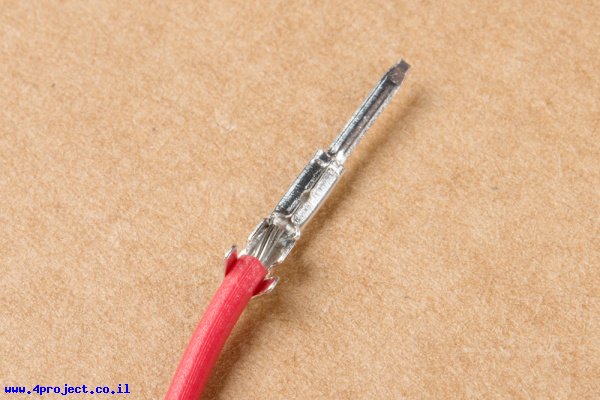

בזהירות הוציאו את הפין שנלחץ מהכלי. בדקו את הלשוניות שהתכווצו. אתם אמורים לראות משהו דומה לפינים המופיעים בתמונה הבאה. אם צריך, תוכלו להכניס את הפין שוב לתוך הלסת של הלוחץ כדי לכווץ את הלשוניות עוד יותר. הפין השמאלי בתמונה לא נלחץ טוב וצריך להכניס אותו לחריץ קטן יותר של הלוחץ כדי לקבל חיבור טוב.

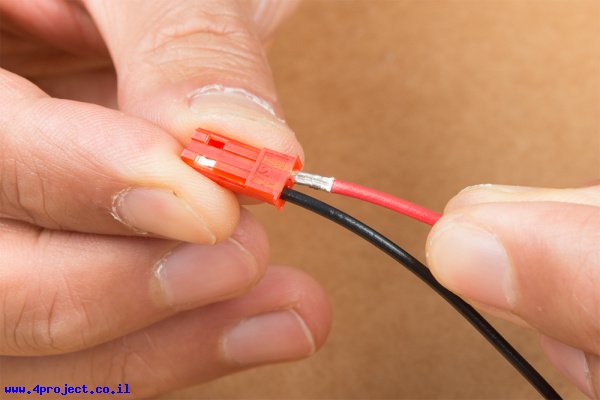

כשהכל מוכן, תכניסו את הפין למארז הפלסטיק התואם. במקרה זה, פין נקבה הנלחץ על החוט הוכנס למארז JST RCY. וודאו שאתם מכניסים את צד הפין עם לשונית נעילה בצד עם פתח המתאים במארז הפלסטיק.

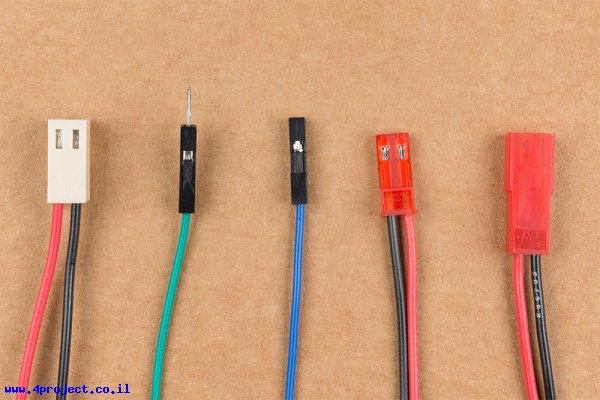

בסיום, החוט צריך להינעל בתוך המארז. בתמונה הבאה תוכלו לראות כמה פינים לחוצים על חוט בתוך המארז שלהם. בצד שמאל יש לנו פינים לחוצים בתוך מחבר מקוטב Molex 1x2. שני המחברים מימינו עם המארזים השחורים אלה מחברי dupont סטנדרטיים המתאימים למטריצות ומחברי שורה 2.54 מ"מ. שני הימניים עם מארז אדום הם מחברי JST RCY זכר ונקבה.

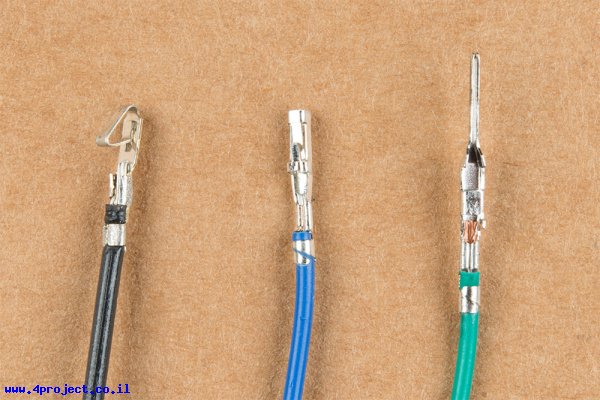

תקלות נפוצות
בהמשך נפרט על הטעויות הנפוצות כשלוחצים פינים ומחברי לחיצה אחרים. נשתמש בנעל כבל כדוגמה.גודל מחבר לא נכון או גודל חוט לא תואם למחבר שנבחר.

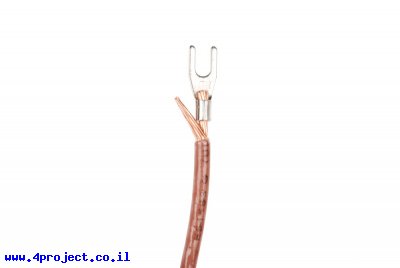

חיבור לא טוב. המחבר היה קטן מדי מקוטר החוט שנבחר:
היזהרו לא להוריד יותר מדי בידוד.

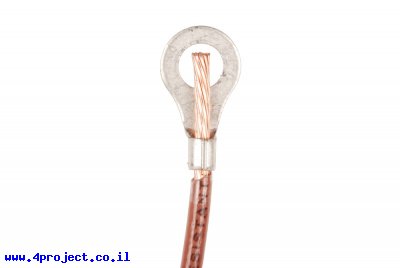

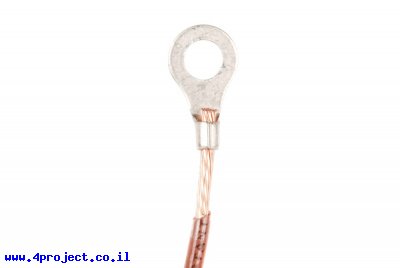

יותר מדי בידוד הורד מהחוט, יש יותר מדי חוט חשוף:
שווה להזכיר, למרות שזה לא כל כך מזיק, החוט לא אמור לבלוט יותר מדי מעבר לחיבור. אם זה קורה, מומלץ לקצר את חוט:
איך משתמשים בכלי Wire-Wrap
זהירות: זכרו, בעבודת Wire-Wrap משתמשים בחוטים דקים מאוד. זה יכול להיות מושלם לפרוייקטים שאין להם הרבה מקום לעבודה, אבל חוטים כאלה לא יכולים להעביר הרבה הספק בגלל עובי החוט.קלפו חוט 30AWG ע"י הכנסה שלו בין הלהבים של הקולפן. משכו את החוט כדי להוריד את הבידוד.
צריך לקלף מספיק בידוד שיאפשר ליפוף סביב הפין כדי לייצר חיבור איכותי. בערך 2.5 ס"מ אמורים להספיק.

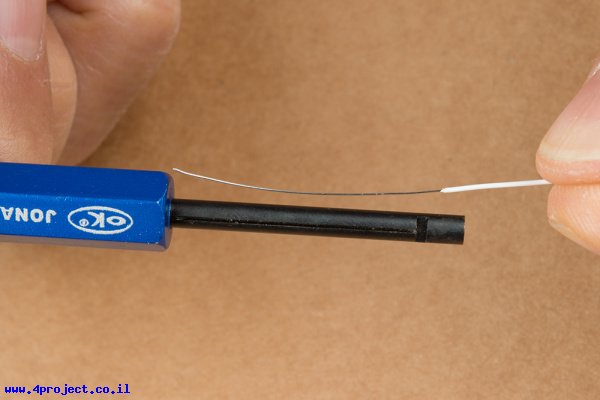

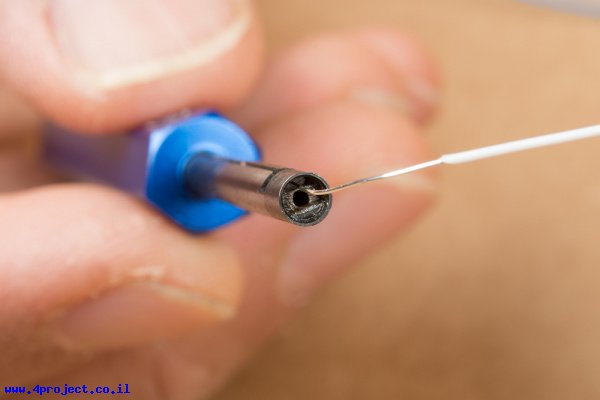

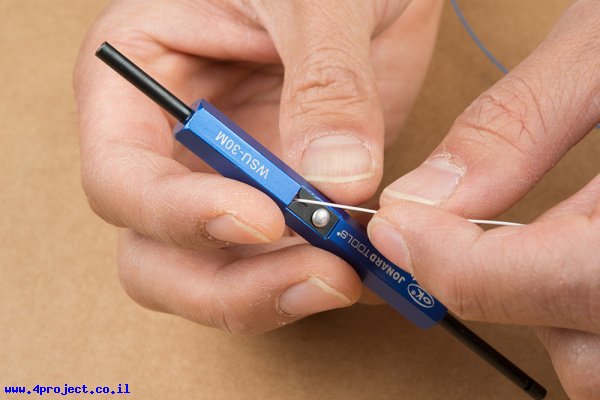

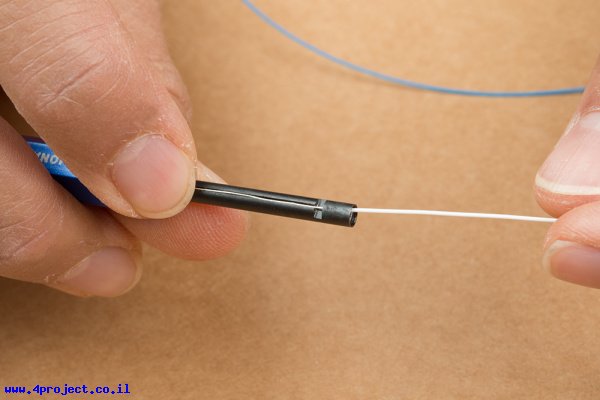

הכניסו את החוט החשוף לתוך החור בקצה הכלי/עיפרון.
החוט יצא מצד הכלי. הכניסו את החוט לתוך חריץ בצד של צוואר העיפרון.

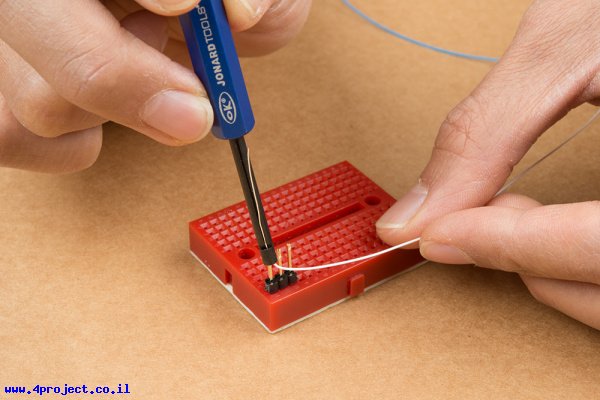

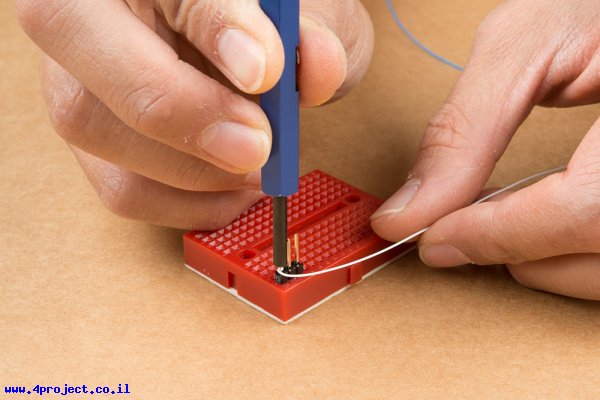

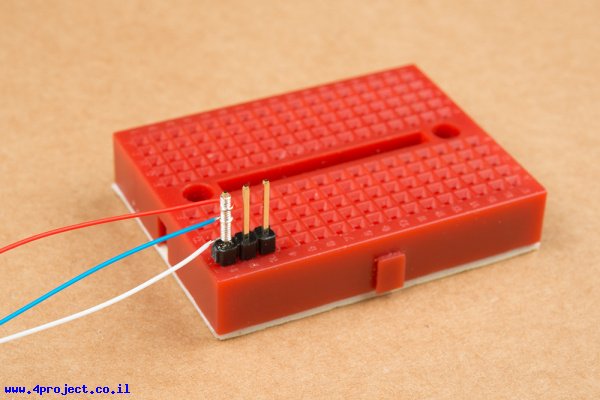

הכניסו את הפין עליו תרצו ללפף את החוט לתוך הכלי. במקרה זה השתמשנו בשורת פינים על מטריצה קטנה.

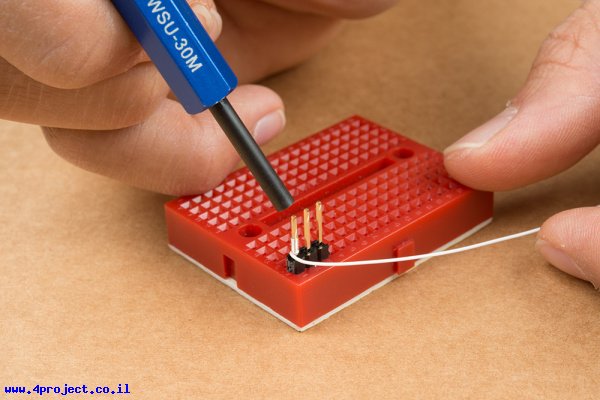

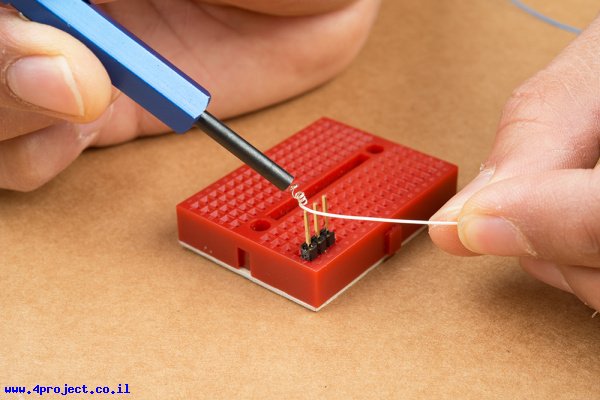

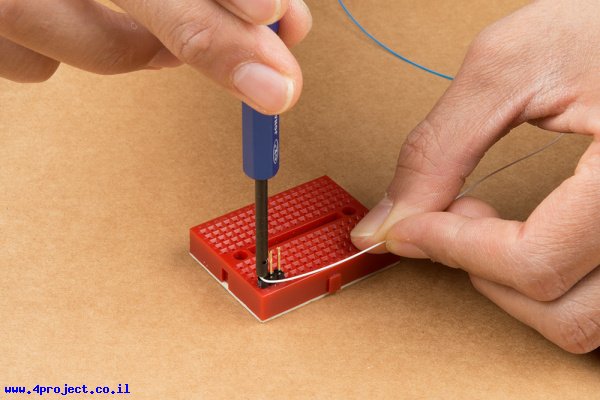

סובבו את העיפרון בכיוון השעון כדי להתחיל ללפף את החוט על הפין. החזיקו את החוט והמחבר עם היד השניה. תמשיכו לסובב את העיפרון עד שכל החוט החשוף מלופף על הפין.

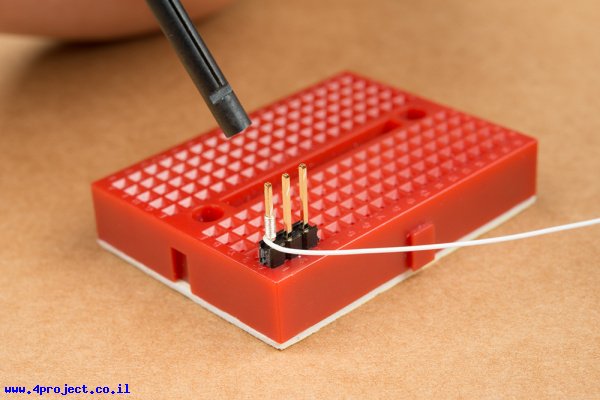

הסירו את העיפרון מהפין. בחיבור WireWrap טוב הבידוד של החוט צריך להתחיל בתחתית של הפין. אם אתם צריכים חיבור קבוע ומאובטח יותר, אפשר להוסיף קצת בדיל על החוט המלופף.
אם אתם צריכים יותר מחיבור אחד על אותו הפין, תלפפו חוט נוסף מעל החיבור הקיים וחזרו על זה שוב אם צריך. כמות החיבורים האפשרית תלויה באורך הפין. תוכלו לנסות להשתמש בכלי ה-WireWrap כדי ללפף חוט סביב חיבורים של מיקרובקר, רגליים של לדים או נגדים לצורך עבודות אב-טיפוס.
הסרת חוטים מלופפים
אם אתם צריכים לנתק חוט מפין, פשוט השתמשו בקצה השני של הכלי וסובבו אותו נגד כיוון השעון.
כשהליפוף משתחרר, משכו את החוט מהפין.
למידע נוסף על ליפוף חוטים, סוגי ה-wire-wrap וטיפים, בדקו את המאמר (באנגלית) Nuts and Volts: Wire Wrap is Alive and Well!.
ארגון חוטים
שזירת חוטים לצמה

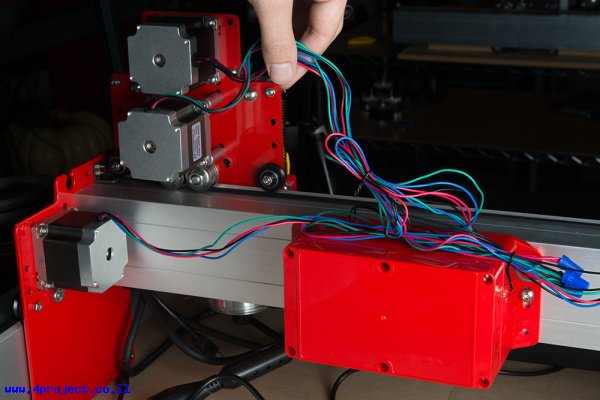

שזירת חוטים ארוכים של הפרוייקט לצמה זה רעיון טוב. יש כמה יתרונות בשזירת החוטים יחד:- שומר על הפרוייקט מאורגן יותר
- מונע משיכת חוטים ע"י חלקים נעים
- מחזק את הקשר בין החוטים
הערה: פסקה זו נוצרה בהשראת המדריך של McCall (אנגלית).

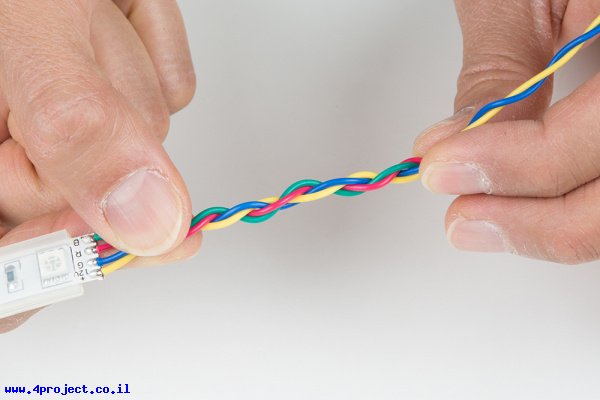

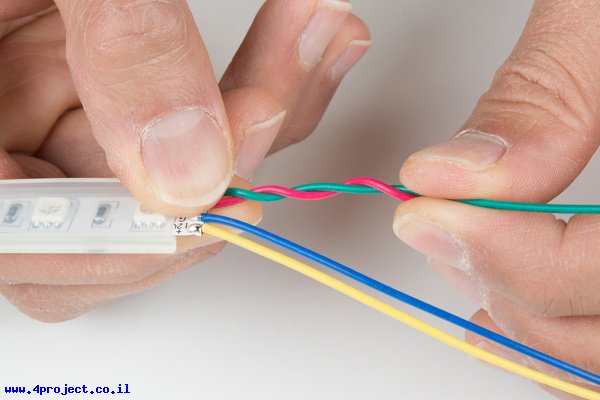

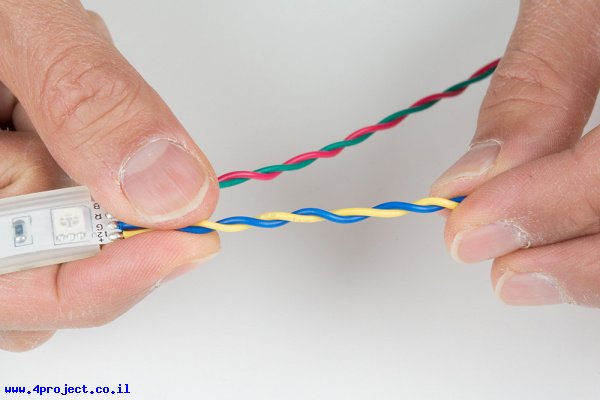

זוהי דוגמה לשזירת 4 חוטים המחוברים לרצועת לדים. כדי לקלוע את החוטים, סובבו זוג של חוטים נגד כיוון השעון בין האצבע המורה והאגודל של שתי הידיים. במקרה זה, החוט הירוק והאדום סובבו קודם.
סובבו את הזוג השני גם נגד כיוון השעון.
סובבו את שני הזוגות עם כיוון השעון.

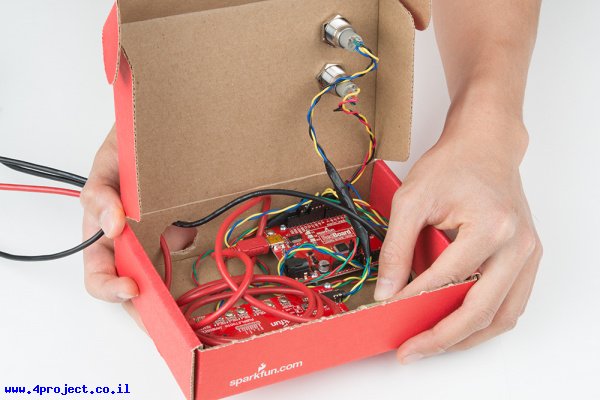

לאחר סיום, החוטים בפרוייקט יהיו קלים יותר לניהול וטיפול. הנה כמה דוגמאות של חוטים שזורים בפרוייקט:
טיפ: נסו להשתמש במקדחה כדי לשזור חוטים ארוכים יחד.
שרוולים ומובילי כבלים

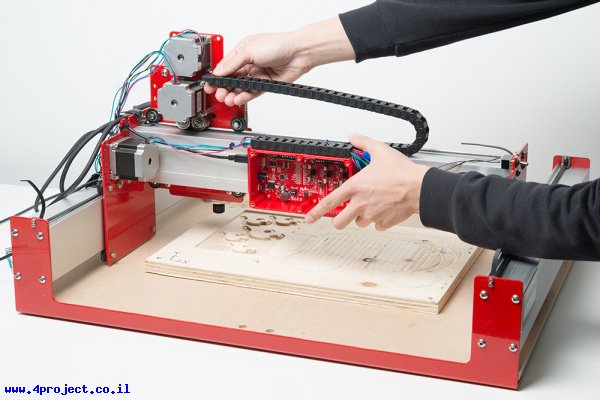

שרוולים ומובילי כבלים שימושיים כדי להגן על החיבורים עוד יותר מפני חלקים נעים. תמונה הבאה מציגה חוטים רופפים במכונת CNC.

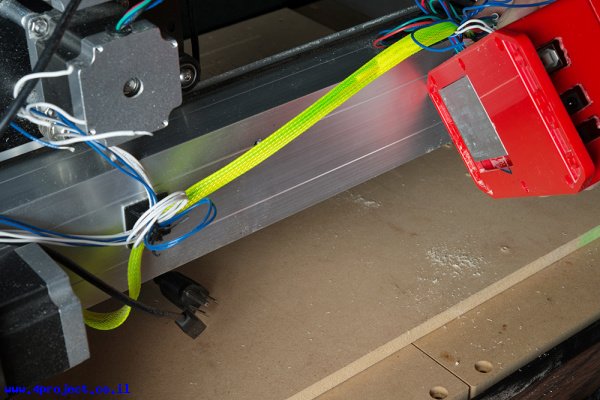

התמונות הבאות מציגות חוטים בתוך שרוול ומוביל כבל לצורך הגנה.
סימון חיווט מורכב

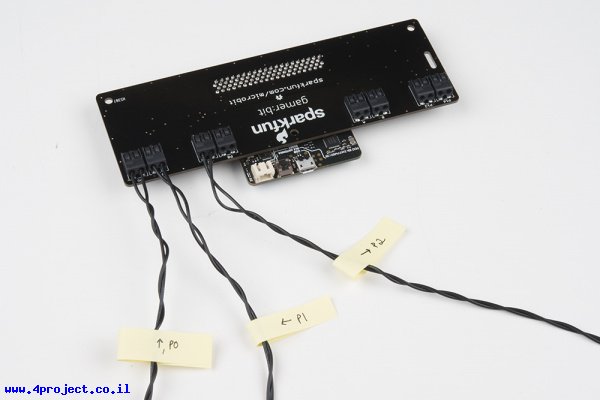

לפעמים יהיה שימושי לתייג חוטים בעזרת מדבקות, סרט או טוש כדי לעזור לעקוב אחרי חוטים ומחברים באותם הצבעים, חיווט מורכב או פתרון בעיות בפרוייקט.
לאן ממשיכים?
אתם אמורים להכיר כבר את החוטים החשמליים ועד כמה הם שימושיים בעולם האלקטרוניקה. בין אם אתם בונים אב-טיפוס, מתקנים משהו או בונים מוצר מוגמר, חוטי חשמל יכולים להיות החבר הכי טוב שלכם. להלן מדריכים נוספים שמערבים חוטי חשמל שאתם יכולים לבדוק:- חוט הוא האלמנט הבסיסי ביותר בבניית מעגל
- לא בטוחים באיזה מחבר להשתמש עם החוט? בדקו את המדריך מחברים.
- רוצים להתחיל לבנות אב-טיפוס? קראו את המדריך איך משתמשים במטריצה
- צריכים יותר גמישות עם החיבורים שלכם? נסו להשתמש ב-TODO: LilyPad Basics: E-Sewing חוט מוליך בפרוייקט הלביש שלך.
